PADS 2005 SP2 PCB导入SIwave流程
发布时间:2010-10-10 21:27
发布者:eetech

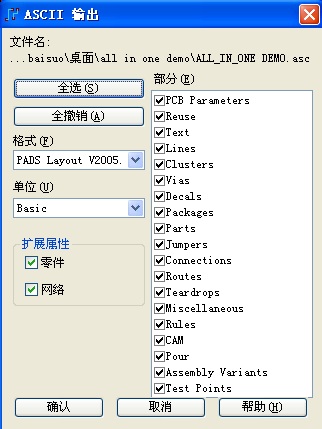

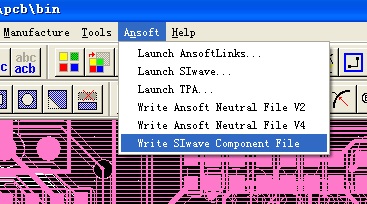

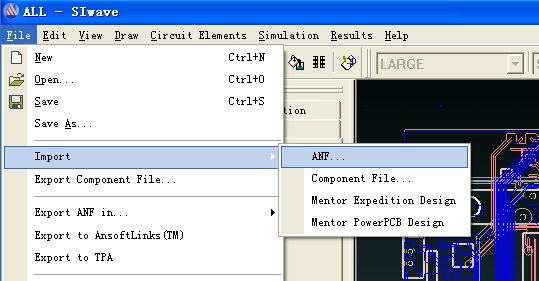

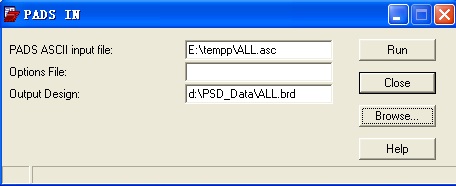

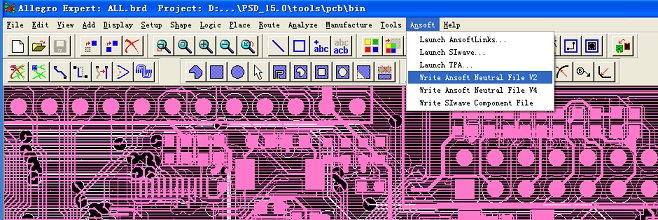

1.说明:SIwave3.0还不支持直接将PADS2005格式PCB直接导入到SIwave,因此需要借助中间软件来完成。 2.由于Cadence支持将PADS格式PCB导入到Allegro,而SIwave3.0又支持Allegro嵌入,所以借助中间工具Allegro可以将最初的PADS格式PCB导入到SIwave3.0进行仿真分析。 3.流程: 1)PADS2005PCB导入Allegro 使用PADSLayout的导出功能,File-〉Export将PCB文件输出为二进制ASC格式 注意属性全选,输出格式要参考安装的Cadence版本所支持的PADS转化版本,我安装的Cadence版本是15.0,选择的是PowerPCBV4.0。 使用Allegro的文件导入功能,File-〉importASC文件。 Option选项路径示例D:CadencePSD_15.0oolspcbinpads_in.ini 2)Allegro输出到SIwave3.0 利用SIwave3.0的Allegro支持功能输出SIwave3.0可以接受的anf文件: 运行allegro的AnsoftWriteAnsoftNeutralFileV2菜单可以生成anf文件。 运行allegro的AnsoftWriteSIwaveComponentFile菜单生成cmp文件。 运行SIwave3.0,通过菜单FileImportANF…可以将anf文件导入到SIwave 通过菜单FileImportComponentFile…将cmp文件导入. 这样就可以进行你所需要的功能仿真了。 |
