一 簡介

这篇文章描述了使用ANADIGICS注册专利的BiFET(双极场效应管)工艺的HELP™ (High Efficiency at Low Power)技术的进展。同时介绍了 ANADIGICS 如何使用这项独特工艺及HELP技术,可以比传统技术减少70%的平均电流

1 为什么需要HELP™ 功率放大器

消费者对数据和多媒体的需求促使全世界的电信运营商把2G网络升级至3G 或以上的网络。这种趋势給了移动设备设计传递了很强烈的信号。

3G手机除了提供有竞争力的价格,还必须传输更高的功率,更优的线性度及更好的效率。最重要的是,3G手机必须有更长的通话时間,因为 3G 用户需要耗费更多时间使用他们的手机。

尽管在过去几年中,电池技术不断改进,但是仍然落后于功能扩展的需求。设计者必须减少手机功耗来满足高功率输出和更长通话时间的需求,这必须靠手机的半导体设备上来实现。由于功率放大器 (PA) 是当前庞大需求的其中一个元件,着重于通过从功率控制來减少电流消耗是有非常意义的。

与此相对应,众多的功率控制功能可以集成到功放模块上。集成功率控制功能不仅仅強調当前功耗的问题,并提供了更有效的手机设计方法。芯片集成允许手机设计师不使用单独的DC/DC转换器和旁路电容,来优化功率管理和获取更长的通话时间,同时降低PCB板的复杂性。

2 优化低功率级别的要求

控制功放功耗的一种方式是在较宽的输出功率范围内提高效率。这可以通过评估 CDG(CDMA Development Group)或者 GSMA(GSM Association)在 3G 网絡中的手机功率分布曲线图,优化功放效率来实现。图一为 3G 手机制造商使用的 GSMA的功率分布曲线。

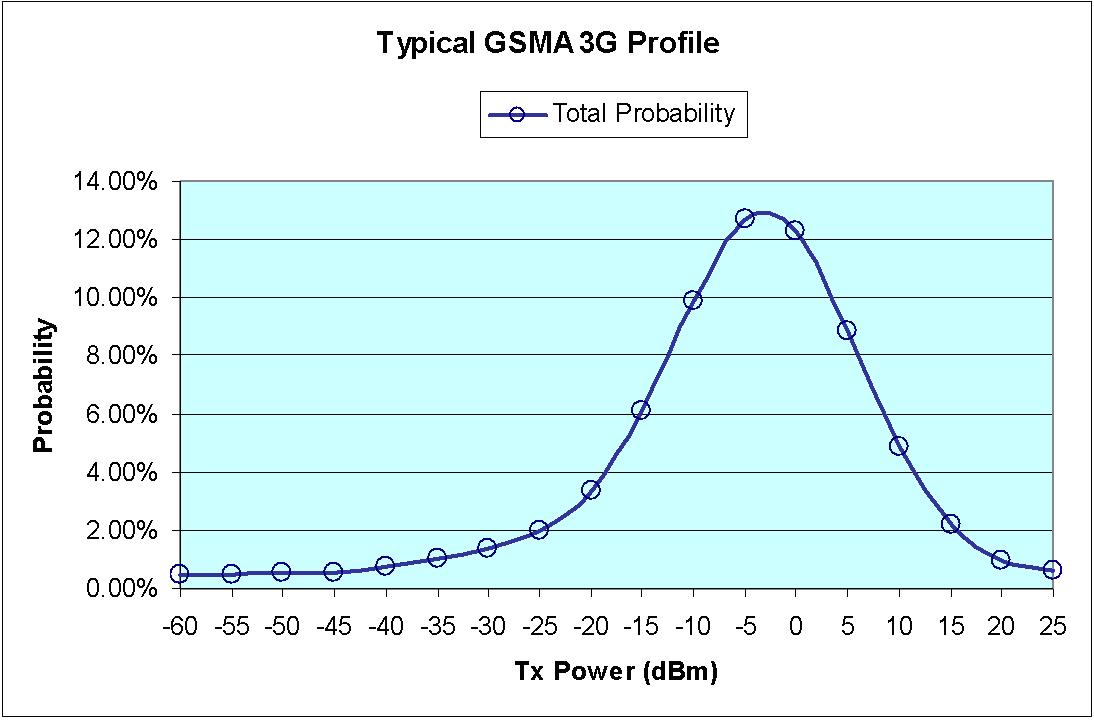

图一. 3G网络的GSMA 功率分布曲线

显而易见,手机大部分时间工作在低功率水平,大约在- 4dBm的功率级别。假设在 PA 和天线之间的电路损失大约为 3dB,那么 PA的输出功率大约为- 1dBm。

在低功率级别(低于 0dBm), 功放主要消耗的是静态电流。- 1dBm输出功率时,功放的静态电流通常约为50mA。通过在低功率级别,减少静态流提高功放效率,设计师可以大量的减少功率损耗。

然而直到最近,这都还不是可行的。用于手机的典型双状态的单增益链路PA的只能在最大额定功率下进行优化。这使得手机在低功率水平下工作时的效率很低。

当然,通过增加外部的 DC/DC 转换器和偏置电压控制可以优化单链路功放在低功率输出时的效率,以达到增长通话时间。但是就像上面所提到的,一个 DC/DC转换器也同时增加手机的尺寸及成本。此外,这将使设计变复杂,因为手机必须在不同的模拟控制状态下进行校准。

BiFET 制程 – HELP™ 功率放大器工艺.

ANADIGICS 的 InGap-Plus™ 技術1, 通过允许设计师使用多条增益链路来设计功放,解决了功放的优化问题。这使得功放在不同功率水平可以进行独立的优化。

通常意义上所说的BiFET 过程, InGaP-Plus集成了 pHEMT(pseudomorphic High Electron Mobility FET)和 HBT(Heterojunction Bipolar Transistor)在同一的晶体片上(图2)。

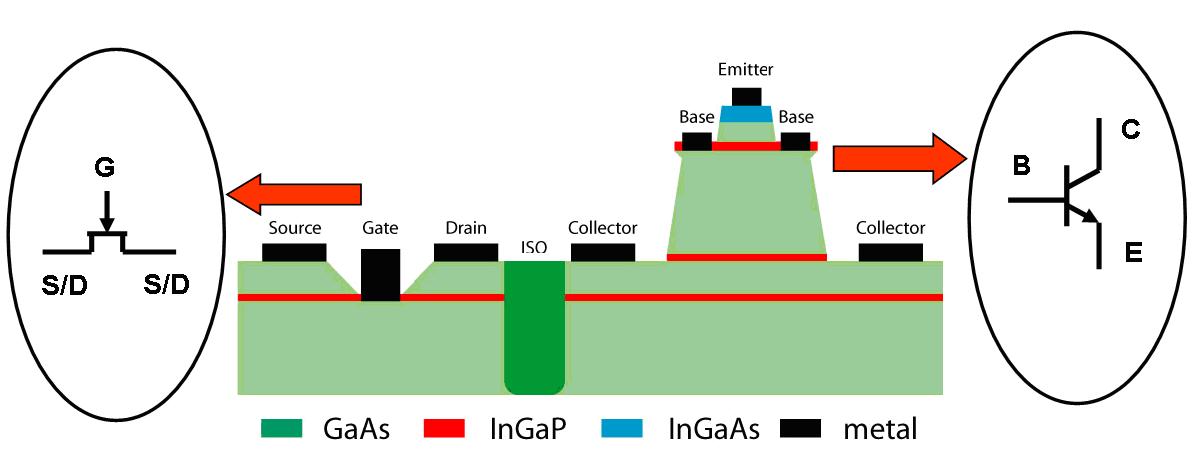

图 二. BiFET 工艺

通过高性能的射频开关(pHEMT)和功放HBT共存在相同的晶体上,BiFET工艺可以用于设计多种增益链路的功放,并可以为每一增益链路进行独立的线性度和效率优化。InGaP-Plus 使得设计师能够获取功放的最优性能。

HELP™ 功率放大器 – 使用 BiFET 制程

这项技术最初称为HELP™ (High Efficiency at Low Power),设计成一个双状态(高功率与低功率)功放。不像单链路放大器,它有两个增益状态, InGaP-Plus™功放可在内部对高功率和低功率进行优化。单一链路功放是不能做到的。

通过内部优化的HELP™ 功放可延长手机通话时间超过25%。当然,像单一链路功放一样,可搭配一个外部 DC/DC转换器节省更多电流。但是额外电流的节省是不值得的,相比增加的费用和电路板面积。

第一代使用BiFET 工艺的HELP™,设计成一个双状态功放. 这代功放的功效被优化为高功率增益(通常大约28dbm),及16dBm 的中等功率增益 (图三).

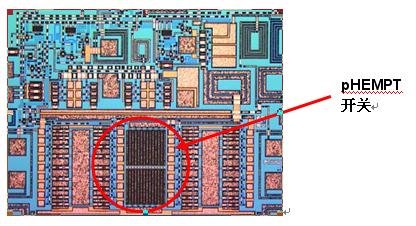

pHEMPT 开关


图三: 集成在HELP™功放里的HBT及 pHEMPT

第二代HELP2™利用 BiFET 工艺在功放的晶体上集成了一个电压调节器,这是按照主芯片制造商的要求设计的。相对之下,没有 BiFET工艺的功放厂商,不得不在PA模块中添加另外一个芯片来实现此功能,这种方法并不适合于缩小功放模块的尺寸

第三代HELP3 ™(图 4) 功放增加了一个第3级增益状态,低功率模式,可以把电流降到7mA。和传统技术相比,这将更进一步改善功放的功耗,可以减少65%的平均功秏。

最新的HELP4™(图 4) 为低功率模式增加了一个低电流通路。与 HELP3™ 功放的 8mA静态电流相比,HELP4™ 功放在低功率模式下的静态电流为 ~ 3mA。和HELP3™相比,HELP4™ 的平均功耗可以降低20% ,和传统功放相比,可降低高达 72% 的功耗(图 5)。

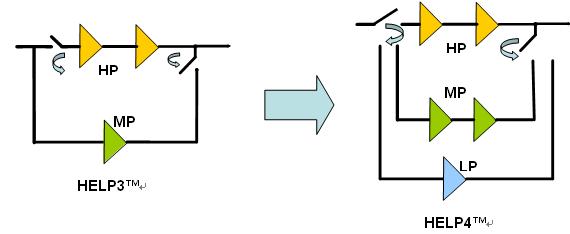

图四: HELP3 及HELP4 功放架构


图五: HELP™ 工艺vs平均电流减少

HELP™ 功放的优势相比竞争对手"类似HELP技术”功放。

HELP™ 功放是基于ANADIGICS BiFET制程专利设计出的。在功放上集成开关技术在设计高效率功放方面有很多优点。集成的开关提供了足够的隔离度在高功率和中/低功率模式间切换时,避免了任何电路震荡的产生。因此允许设计者在不牺牲任何射频性能下,独立地优化高功率模式和中/低功率模式。其它的优点还包括,BiFET 制程可以集成LDO和其他功能在同一片晶圆上,这样就即减少了功放模块的尺寸又提供额外的功能。BiFET 技术还允许在功放晶圆片上,集成"菊链状” 耦合器。

此集成技术还有另一优势:它使得制造商可将功放模块更多功能设计于更小面积上。
ANADIGICS 现在提供业界第一个3x3mm 单频和 3x5mm 双频WCDMA HELP3™功率放大器。

随着手机制造商往低电压逻辑电路演进,HELP4™ 技术可提供1.8V 逻辑电压设计的功放。以BiFET制程技术完全可能完成所有WCDMA产品线。

二 结论

ANADIGICS 先进的 InGap-Plus™制程是HELP™ 功放技术的基础。这项制程允许独立的优化功放,使其在高,中及低功率模式中,达到最低的功耗。ANADIGICS 使用这项技术,提供业界第一个3mmx3 mm单频和 3mmx5 mm 双频 WCDMA HELP3™ 功放,并同时将电路板上的诸多功能,集成于功放晶圆上,因此为客户减少了BOM,成本及电路板的空间。
