最热调谐器方案点评

发布时间：2010-10-9 10:22 发布者：eetech

在数字电视这个全球最大的蛋糕面前，很多半导体厂商、OEM厂商均使出浑身解数，想在或者已经在数字电视领域分得一杯羹。调谐器作为数字电视的接收入口，在卫星、地面、线缆和移动传播中都是数字电视中不可或缺的一个部分，全球的厂商包括NXP、Infineon、TI、Freescale、等都是各种硅调谐器、混合调谐器或者调谐器模块的主要供应商。Analog Device自从2006年收购Integrant Technologies后，成为了移动电视市场调谐器的主力供应商，其产品涵盖DVB-T/H、ISDB-T、T-DMB、和CMMB全线调谐器产品。

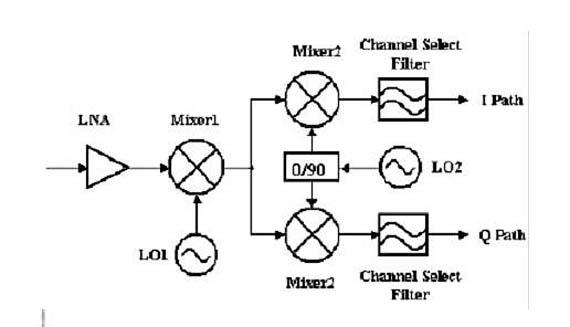

调谐器的发展从最初的分立器件构建的模块，到后来的双转换中频输出，此架构虽已朝向将调谐器 IC化的趋势，但其缺点是仍需要两个外挂的SAW滤波器，才能完成调谐器的功能，未能做到IC完全整合。Zero IF技术可以省掉第一SAW滤波器，而且第二SAW滤波器可被信道选择滤波器取代，故此架构适合于完全整合的硅调谐器. 目前的硅调谐器基本上全部是带有Zero IF的双转换调谐器或者带有Zero IF的单转换调谐器。硅调谐器会朝向小尺寸、低功耗和高集成度的要求发展来适应移动电视的需求。

继卫星、地面和线缆传输三大领域之后，移动电视将成为现在和未来各大厂商发力角逐的焦点，目前关于移动电视标准就有DVB-H/S、ISDB-T、T- DMB、MediaFLO、ATSCM/H和CMMB等很多种，让人眼花缭乱。不过，调谐器并不会应为标准的不同受到很大的影响，目前各种移动电视标准的频谱主要涉及到四个频段：VHF III（174-240MHz）、UHF（470-862MHz）、L1（1450-1492MHz）、L2（1660-1685MHz）。半导体厂商往往会设计出同时支持不同标准的调谐器来满足不同的需求。下面为您介绍来自不同供应商的各种不同类型、丰富多彩的调谐器产品。

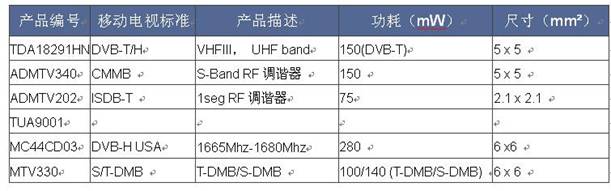

考虑芯片尺寸、功耗和成本的因数，很多调谐器可能仅支持一种或者二种移动电视标准。来自的NXP的TDA18291HN 硅调谐器使用BiCMOS技术，在VHF III（174Mhz到230Mhz）和UHF（470Mhz到862Mhz）频段范围内对DVB-H标准进行调谐，内部集成LNA、正交混波器、信道滤波器、PLL和VCO。在DVB-T模式下功耗仅有150mW。5*5mm2的QFN 32引脚封装十分适合于移动设备比如手机、PDA、PND等。其他供应商的产品，比如Analog的ADMTV202、ADMTV340、 ADMTV3010分别用于ISDB-T、CMMB和T-DMB应用；Infineon的TUA9001用于DVB-H/T；

事实上，绝大多数的调谐器都会面对多个移动电视标准的应用来满足不同地区对移动电视不同标准的需求，这样更方便OEM 厂商设计和生产。来自ADI的ADMTV102就是这样一个满足DVB-H/T、T-DMB、CMMB、DMB-TH多种移动、地面电视标准的调谐器。该器件覆盖了band-III、UHF、L-band，甚至还可以支持65～108Mhz的FM，在无需SAW滤波器的基础上集成LNA、Mixer、 PLL和VCO，5*5mm2的QFN 32引脚封装的功耗仅有180mW。NXP的TDA18292HN超低功耗多频段硅调谐器则创纪录的支持DVB-T，DVB-H，DVB-SH，T- DMB和ISDB-T 标准以及VHF III，UHF，L1-band，L2-band和S-band等所有移动电视频带。5*5mm2的QFN 32引脚封装在DVB-H的模式下的功耗达到了惊人的20mW，让我们期待着NXP这颗多频段，多标准的硅调谐器上市吧！

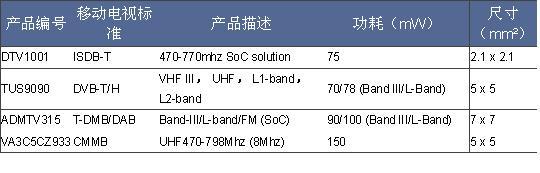

由于调谐器在信号灵敏度、噪声指数以及AGC（自动增益控制）方面的要求较高，频率超过1Ghz的RF信号也带来了EMC的问题，这给OEM厂商设计带来一定的难度。更多的调谐器产品是结合解调器核心或者IC一起，作为一个SiP IC或者AFE 模块供应，较小的AFE模块甚至和一张SD卡一样可以直接通过SDIO接口来与后端的信源解码器（MPEG或H.264解码器）IC相连。来自TI的 HollywoodTM Solution DTV1000和DTV1001则是结合了调谐器和解调器功能，专门为移动电视设计的产品。DTV1000工作在UHF和L-band频率范围，适用于 DVB-H标准，DTV1001符合ISDB-T标准。Infineon的OMNIVIATM TUS9090使用0.13um RF-CMOS工艺，在VHF、UHF和L-bands频带支持DVB-T/H标准。Sharp公司在2008年底专门为中国移动电视市场开发一款VA3C5CZ933，在 UHF470-798Mhz频段支持CMMB标准。具体信息如下所示：
