DIY的逻辑分析仪

发布时间:2010-10-6 15:41    发布者:flyingfish
关键词: DIY , 逻辑分析仪

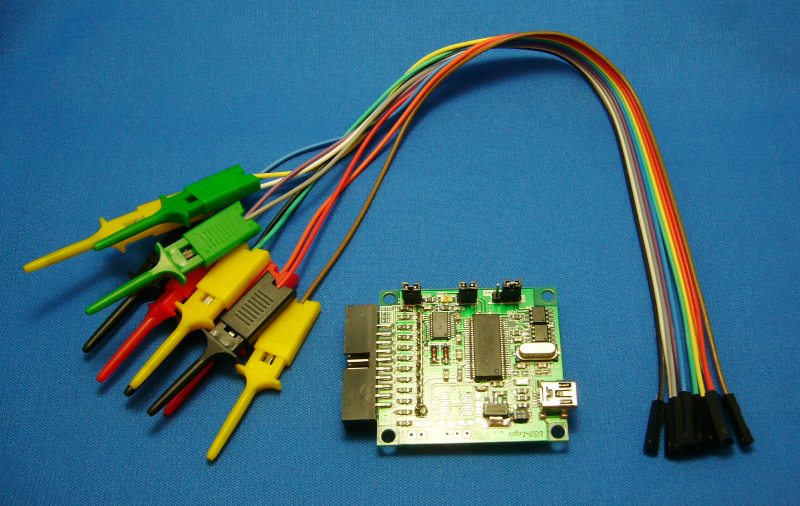

自己DIY的saleae逻辑分析仪,用来分析iic,spi,uart等等信号非常管用的,用起来超爽啊!

SALEAE逻辑分析仪本身是个美国人设计的,全套包括一个PC上的图形软件,和一个USB的硬件采样板子。可以同时采样8路逻辑信号,最高采样频率24Mhz。这虽然不能和专业的逻辑分析仪相比,但是对于常用的IIC, SPI, UART, 1-WIRE的低速通讯协议来说,还是能够很好分析的。当然也可以同时分析8路并行数据,比如一些LCD, LED的显示驱动信号等等。这对于单片机开发者来说,可是说是必不可少的工具之一。

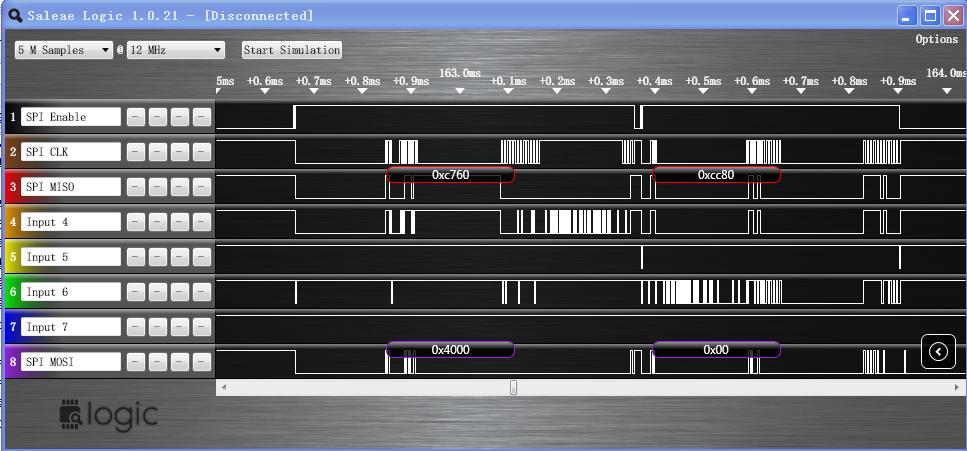

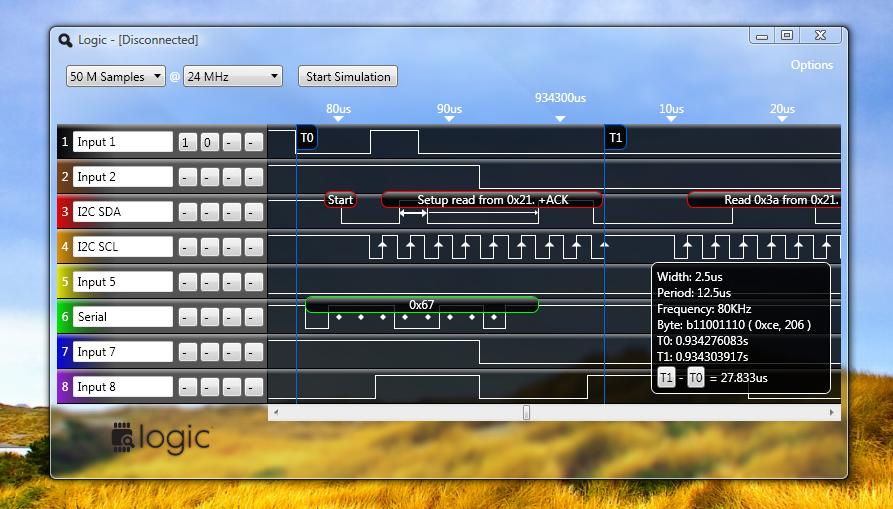

下面的图片是SALEAE分析IIC的一个截图,可以看到,不仅能显示信号的电平,更能够设置协议的名称后,直接显示通讯的字节内容,DEBUG就非常方便了。
http://item.taobao.com/item.htm?id=4793452890

参数:
8通道输入
工作电压范围:-0.5 to 5.25V
最大采样率24M,采样深度取决于计算机内存大小
本文地址:https://www.eechina.com/thread-30375-1-1.html     【打印本页】

本站部分文章为转载或网友发布,目的在于传递和分享信息,并不代表本网赞同其观点和对其真实性负责;文章版权归原作者及原出处所有,如涉及作品内容、版权和其它问题,我们将根据著作权人的要求,第一时间更正或删除。
mxh0506 发表于 2010-10-7 21:46:38
哪里有DIY的参考资料?手里有性能更好的板子,程序要是能移植过来肯定不错。
目前只找到了这个:
http://www.socratesblog.eu/?p=149
和这个:
http://hackaday.com/2009/03/06/tools-saleae-logic-logic-analyzer/
最有用的应该是这个:
http://www.ourdev.cn/bbs/bbs_content_all.jsp?bbs_sn=4021705
