众所周知,电位器作为一种可变电阻电压分压器,用途十分广泛,微调偏置与增益、设置LCD对比度、调整电源电压等等。在当前竞争剧烈的市场中,很多场合下人们用电子电位器来替代过去的机械式电位器。电子电位器的优点十分突出。首先在使用上,机械电位器需用工具调节,十分不便,而电子电位器是数字的,可用信号控制,进而用编程实现。此外,电子电位器易大规模生产,成本低、可靠耐用。当然,在具体使用时,我们还要对两种器件作进一步的比较分析。

分辨率:理论上,机械电位器有无限高的分辨率,实际分辨率取决于器件的结构和使用者的技巧,技巧熟练性因人而异,随时间变化,高精度时要用多圈电位器。电子电位器无法提供无限的分辨率,但对特定的应用可选择合适的分辨率,而且分辨是规格化的,可重复的,有保证的。

可靠性:机械电位器具有机械触点,接触是电阻性的,数值有不确定性;此外,机械电位器虽有良好的密封性,但受环境的影响还是比较大的,受振动和冲击的影响更大。电子电位器的可靠性和集成电路一样是无容置疑的,但使用时也要认清,它是易失性的还是非易失性的。易失性器件一旦丢失电源,内部寄存设置信息就不复存在,因此外部应有EEPROM、闪存或其它非易失性存储器。

电源电压:电子电位器需有电源电压才能工作,其工作电压不能超过器件的轨至轨值。一般说来,通常的数字电路设计在2.7V至5V范围,模拟电路有±5V、±12V、±15V几种规格,因此要考虑到电源匹配问题。

成本:在考虑成本时,要计算所涉及的全部实际成本,包括组装成本、劳动力成本、潜在的检测、认证成本等。

电子电位器基本结构

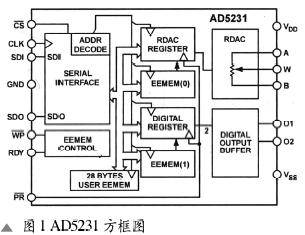

电子电位器IC内部由电阻网络,中心抽头寄存器、译码器以及SPI接口等基本单元组成,非易失性的还应有相关的存储器,以AD5231(图1)为例,它是一个带非易失性存储器,1024步(10位)分辨率数字可控电位器,阻值有10KΩ、50 KΩ、100 KΩ几档。其中RDAC部分就是带开关的电阻网络,RDAC寄存器是一个便笺式寄存器,通过SPI串口编程至所需的中心抽头值,同时该值保留在EEMEM中。AD5231还具有中心抽头设置回读功能。




SPI是一个标准3线串行接口,有16种工作和调整方式:包括便笺式编程、存储器存取、增/减、±6dB/步对数中心抽头值调整、设置值回读以及外部EEMEM用户定义信息等。

AD5231用作变阻器时,在W与B之间阻值为:

RWB(D)=D/1024 * RAB+RW式中,D是RDAC寄存器数据的等效十进制值,RAB是器件A端与B端间阻值,RW是中心抽头处电阻,约为15Ω。

DA5231用作电压分压器时,在A、B端间连接一个电源VAB。

输出电压取决于电阻的比值,其漂移可提高至15PPm/℃。

扩展使用

电子电位器阻值有限,分辨率有限,然而我们可以通过并接、串接、级联方式扩展它的使用范围。

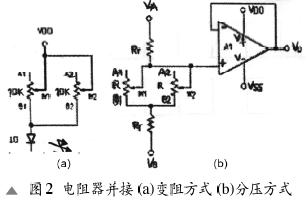

电位器并接可以降低阻值,例如应用要求5 KΩ阻值,可将2个10 KΩ电位器并接,图2(a)是一个简单的2个电位器在变阻方式的并接方案,在此场合,器件要同步地调整中心抽头的位置值,以保证准确的电阻值。图2(b)是电压分压器方式的并接方案,能更精细地调整分压值。反之,如果应用要求较大电阻值,例如20 KΩ,可将2个10 KΩ电位器串接,并用一个单刀双掷开关来控制,如图3。当S2接通时,电压Vo从0调整至Yi/2处;当S1接通时,Vo从Vi/2调整至Vi,调整步数增加了一倍。某些电子电位器专门设置有一个控制端,使用更加方便。

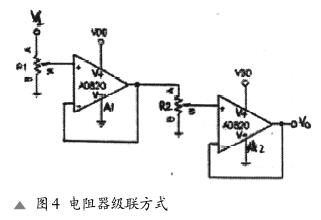

2个电位器级联(图4)亦可增加调整范围。这里,控制第一个电位器来获得所要求的调整窗口,控制第二个电位器达到该窗口内2N个步阶数,电子控制使调整更加准确。
