业界最高性能全集成超声波设备模拟前端(TI)

发布时间:2010-9-28 21:25    发布者:嵌入式公社
关键词: B超 , 超声波
最佳噪声/功耗性能与最小的尺寸可实现最高的诊断精度

德州仪器 (TI) 宣布面向中高端频谱多普勒超声波设备推出 2 款具有连续波 (CW) 多普勒混频器的最新全面集成型模拟前端 (AFE)。该 AFE5807 与 AFE5808 具有 0.75 nV/rtHz 的最佳噪声性能,可充分满足超声波设计人员对出色性能及影像质量的需求。此外,集成型 CW 模式还可在超声波影像中测量并显示血流速度。上述最新器件比同类竞争解决方案小 25%,可为更高通道数量的解决方案确保紧凑的系统外形。如欲了解更多详情或申请 AFE5807 与 AFE5808 样片,敬请访问:www.ti.com.cn/ultrasound-pr


AFE5807 与 AFE5808 的其它重要特性与优势
•    集成型 CW 多普勒混频器与求和放大器的近载波相位噪声极低,在 2.5 MHz 载波的 1 KHz 下不足 -155 dBc/Hz,可简化 CW 波束形成设计;
•    AFE5807 是一款低功耗解决方案,在 1.1 nV/rtHz、40 MSPS 与 12 位采样情况下每通道功耗为 88 mW;
•    AFE5808 是一款信噪比 (SNR) 为 77 dBFS 的高性能解决方案,支持 0.75 nV/rtHz 的低噪声优化、每通道 149 mW 的功耗、65 MSPS 以及 14 位模数转换器 (ADC);

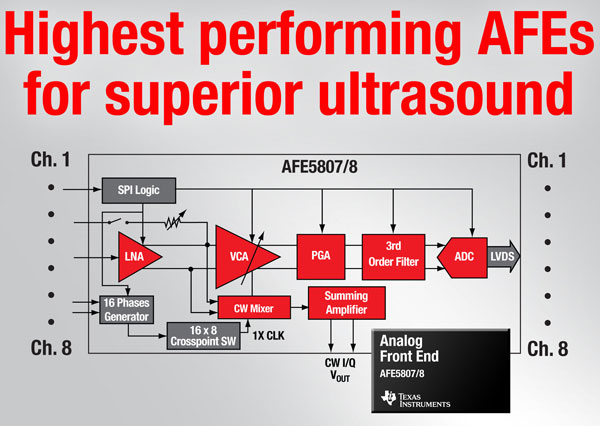

•    2 款器件都集成以下 8 通道组件:
o    具有 24/18/12 dB 增益设置的低噪声放大器 (LNA),支持 0.25/0.5/1 Vpp 线性输入范围。50、100、200 或 400 欧姆的有源终端支持各种输入振幅,可充分满足不同类型的变送器需求;
o    电压控制衰减器 (VCA) 与支持总体最大增益达54 dB的可编程增益放大器 (PGA) 可实现优异的动态范围;
o    具有 10、15、20 以及 30 MHz 可选带宽的三阶线性相位低通滤波器 (LPF);
o    12 位与 14 位 ADC,具有高达 65 MSPS 的 LVDS;
o    可编程模式可优化各种影像模式的功耗与性能。


AFE5807 与 AFE5808 进一步壮大了 TI AFE58xx 全集成超声波模拟前端的产品阵营,该系列包括面向便携式至中端超声波的 AFE5805 与 AFE5804 以及面向手持超便携式超声波的 AFE5801 和 AFE5851 等。所有 AFE58xx 器件的传输端都采用了 TI TX810 T/R开关,加上 TI 面向超声波应用的全系列嵌入式处理、模拟以及电源管理解决方案,可帮助制造商加速创新超声波系统的上市进程。

采用 9 毫米 x 15 毫米、135 引脚 BGA 封装的 AFE5807 与 AFE5808 现已开始提供样品。

通过以下链接查阅 TI 超声波及医疗影像应用产品系列的更多详情:
•    下载产品说明书,或申请 AFE5807 与 AFE5808 的样片:www.ti.com.cn/ultrasound-pr
•    通过互动式超声波系统方框图查看 TI 超声波应用的全系列产品:http://focus.ti.com.cn/cn/docs/solution/folders/print/346.html
•    了解 TI 医疗影像应用产品的更多详情:http://focus.ti.com.cn/cn/genera ... tsp?contentId=75670
•    下载 TI 医疗影像应用指南:http://www.ti.com/lit/slyb155
