FPGA门数计算方法
发布时间：2010-9-25 23:31
发布者：eetech
|

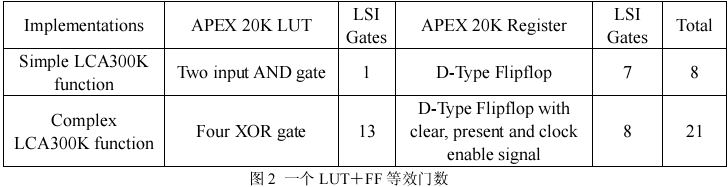

FPGA等效门数的计算方法有两种： 1. 把 FPGA基本单元,(如 LUT+FF，ESB/BRAM）和实现相同功能的标准门阵列比较，门阵列中包含的门数即为该 FPGA 基本单元的等效门数, 然后乘以基本单元和数目就可以得到 FPGA门数估计值； 2. 分别用 FPGA和标准门阵列实现相同的功能，从中统计出 FPGA的等效门数，这种方法比较多的依赖于经验数据。 对于第一种方法,FPGA 包括 LUT/FF/RAM 等资源，分析各种资源等效门数时，总原则是等效原则，就是实现相同的功能，在标准门阵列中需要的门数就是 FPGA该资源等效门数，例如实现一个带寄存器输出的 4 输入 XOR，在 FPGA中需要用一个 LUT和 1 个 FF实现，在标准门阵列中一般要用21 个与非门实现，于是 1 个 LUT＋1 个 FF 等效于 21 个门。对 ESB（BRAM），由于用标准门阵列实现 1bit 的 RAM 时一般需要4 个门，因此 ESB/BARM 做 RAM 使用时，1bit 等效 4 个门，对 Altera FPGA 中一个 2048bit的 ESB，等效门数为 8K。光靠这些数据还不能比较准确地计算出 FPGA 的等效门数。因为这只是一种简单情况，实际情况要复杂很多。例如，如果实现的是带寄存器输出地 2 输入 XOR，FPGA 也要用 1 个 LUT＋FF，而标准门阵列只需要 8 个NAND，于是 1 个 LUT+1 个 FF 只等效于 8 个门。同时特定功能的实现，在不同的标准门阵列系列中需要的门数也不一样，因此等效门的计算只能是个大概的数值。 也就是说对于某一具体型号 FPGA 的门数估计，与 FPGA 资源的用途有密切关系。LUT 用于实现 2 输入 XOR和 4 输入 XOR 等效门数不一样（分别为 1 和 13）；FF 不带异步清零、复位、时钟使能和带这些端口的等效门数不同（分别为 8 和 13）；ESB（BRAM）做 RAM 使用时，1bit 等效 4 个门，1 个2048bit 的 BRAM 等效 8K门，但是做查找表使用时可能只相当于不到 200 门。因此估计 FPGA 的等效门数需要做更细致的分析。 图1 显示了 EP20K 系列的等效门数等参数  下面以 EP20K1000E为例详细说明 FPGA等效门数的估计方法。 1．计算逻辑阵列的等效门数 估算 EP20K1000E 的门数时，把 FPGA 特定资源和 LCA300K 标准逻辑阵列的门数（LSI LCA300K Data Book）比较，可以对 FPGA 等效门做出估计。FPGA一个 LUT＋FF等效门数计算如图 2 所示  即 LUT＋FF等效于 8～21 个门，上限和下限分别由实现简单函数、复杂函数分别界定。 APEX20K 的等效门数也可以根据经验数据获得，把超过 100 个针对 4 输入 LUT 的设计用FPGA实现，同时用 LCA300K gate arrays 和Design Compiler 实现，比较相同的设计 FPGA 所用的 LE数目和 LCA300K所用的门数可知，每个 LE相当于 12 个门。EP20K1000E有 38400个 LE，于是相当于 46 万门。 2．计算 ESB的等效门数 RAM 中一个 bit 所需要的门数与RAM 的体系结构、工艺、厂商等有关，一般而言 1bit相当于 4 个门，Altera也采用这个标准，这样可以方便地估计 ESB 等效门数。 计算 ESB 等效门数也可以采用和 LSI LCA300K比较的方法，即通过与实现相同容量 RAM 在LCA300K 所用的门数相比较，从而得到 ESB 的每一 bit 相当于多少门，从而计算出 ESB 的等效门数，参考图 3。  从上表可见，4gates/bit 是一个比较合适的估计，于是 EP20K1000E的 ESB 等效门数为 160 ESBs X 2,048 bits per ESB X 4 gates per bit = 1,310,720 gates，即约为130 万门。 总而言之，对 EP20K1000E，LUT+FF 等效门数约为 46 万（经验数值），ESB 全用作 RAM 时等效门数约为 130 万，所以最大系统门数为 170 万。 结论： FPGA等效门数估计方法可以是把 FPGA资源基本单元(如 LUT+FF，ESB）和实现相同功能的标准门阵列相比得到FPGA基本单元等效的门数, 然后乘以单元的个数得到整个FPGA等效门数。也可以是实 现很多设计，和用标准门阵列相比，从中统计出等效门数。 FPGA的等效门数估计一般分为LUT+FF和ESB（BRAM）两部分，LUT＋FF 等效于 8～21 个门，典型值为 12；ESB做 RAM使用时，一般相当于4 门/bit，此时估计出的门数最多，如果 ESB 做乘积项/LUT 则等效门数大大减小，例如对EP20K1000E，前者为130 万，后者为2万。 |
