低电压PLD/FPGA的供电设计
发布时间：2010-9-25 11:12
发布者：eetech

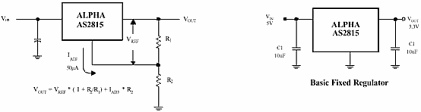

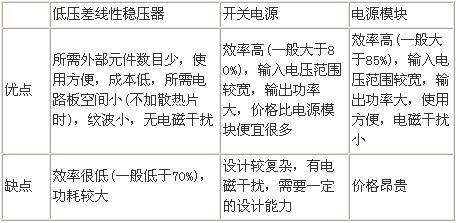

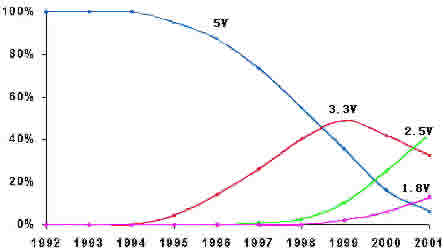

由于半导体制造工艺的原因，低电压器件的成本比传统5V器件更低，性能更优，加上多数器件的I/O脚可以兼容5v/3.3v TTL电平，可以直接使用在原有系统中，所以各大半导体公司都将3.3v,2.5v等低电压集成电路作为推广重点，如高端的DSP,PLD/FPGA产品已广泛采用3.3v,2.5v甚至1.8v,1.5v供电。 面对低电压芯片的广泛使用，我们不得不重新改造我们的电源系统。  图：AS2815 1.5A低压差线性稳压器应用电路,左边为输出可调型，右边为3.3v固定输出型 那么如何得到3.3v,2.5v等低电压呢？ 通常我们可以采用三种方法： 1． 采用低压差线形稳压芯片（LDO） 线形稳压芯片是一种最简单的电源转换芯片，基本上不要外围元件。 但是传统的线形稳压器，如78xx系列都要求输入电压要比输出电压高2v-3v以上，否则不能正常工作，但是5v到3.3v的电压差只有1.7v，所以78xx系列已经不能够满足3.3v或2.5的电源设计要求。 面对这类需求，许多电源芯片公司推出了Low Dropout Regulator,即：低压差线形稳压器，简称LDO。这种电源芯片的压差只有1.3-0.2伏，可以实现5v转3.3v/2.5v，3.3v转2.5v/1.8v等要求。 生产LDO的公司很多，常见的有：ALPHA, Linear(LT), Micrel, National semiconductor,TI等  图 LT1530-3.3 5v转3.3v/14A 应用电路和效率图 2． 直接采用电源模块 考虑到开关电源设计的复杂性，一些公司推出了基于开关电源技术的低电压输出电源模块，可靠性和效率都很高，电磁辐射小，而且可以许多模块可以实现电源隔离。用户只需要加很少的外围元件即可使用。电源模块最大的缺点是价格昂贵。 常见生产电源模块的公司有：agere（原来朗讯的微电子部），Ericsson（爱立信），Vico（怀格）等等 三种电源方案的比较：  最终应该采取何种电源设计方案，取决于我们设计的具体要求。通常小功率或对电源效率没有要求的时候，可以采用LDO。 如对效率有较高要求，或电源功率较大，则应该使用电源模块或自己设计开关电源，最终是采用电源模块或自己设计开关电源，则取决于成本要求和自己的设计能力。 |
