Microchip推出用于单相多功能智能计量和电能监测应用的PIC单片机

发布时间:2010-9-21 11:52    发布者:嵌入式公社
关键词: PIC , 电表
PIC18F87J72系列采用高性能16位/24位模拟前端和64-128 KB闪存程序存储器,可实现超过IEC 0.5级性能的表具

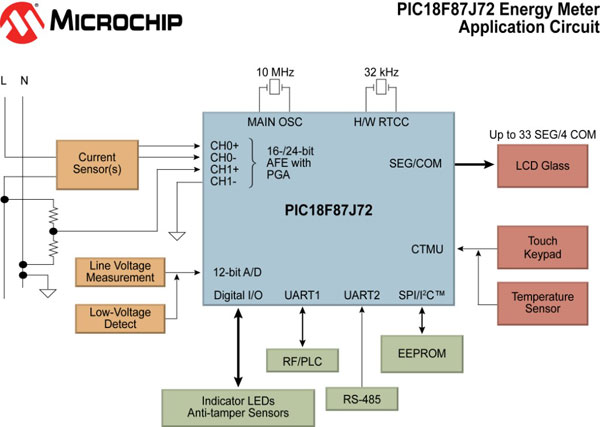

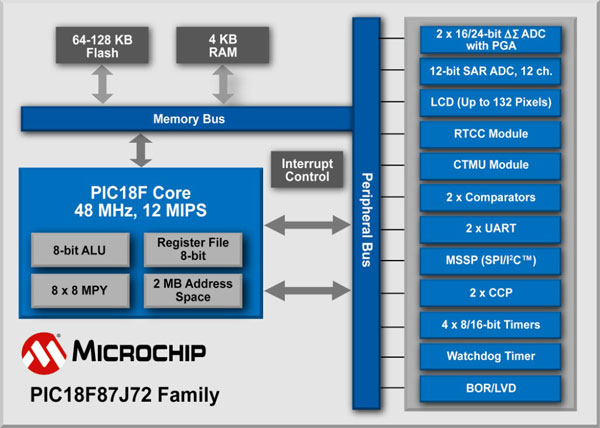

Microchip Technology Inc.(美国微芯科技公司)推出用于单相多功能智能计量和电能监测应用的8位PIC18F87J72单片机MCU)系列。这一全新MCU系列配备了双通道的高性能16位/24位模拟前端(AFE),为表具开发提供了精确、可靠、易用和兼具成本效益的解决方案,其性能超过了国际电工委员会(IEC)的0.5级。该系列具有64或128 KB的闪存程序存储器和4 KB RAM,以实现分时电价和复费率功能;高度集成了多种外设,包括LCD驱动器、硬件实时时钟/日历(RTCC)和采用电容式触摸用户界面的充电时间测量单元(CTMU)。还提供电能计算固件、一块开发板和参考设计,形成了一个完整的解决方案,从而可以降低各种智能计量和电能监测应用的成本并缩短产品上市时间。

开发支持

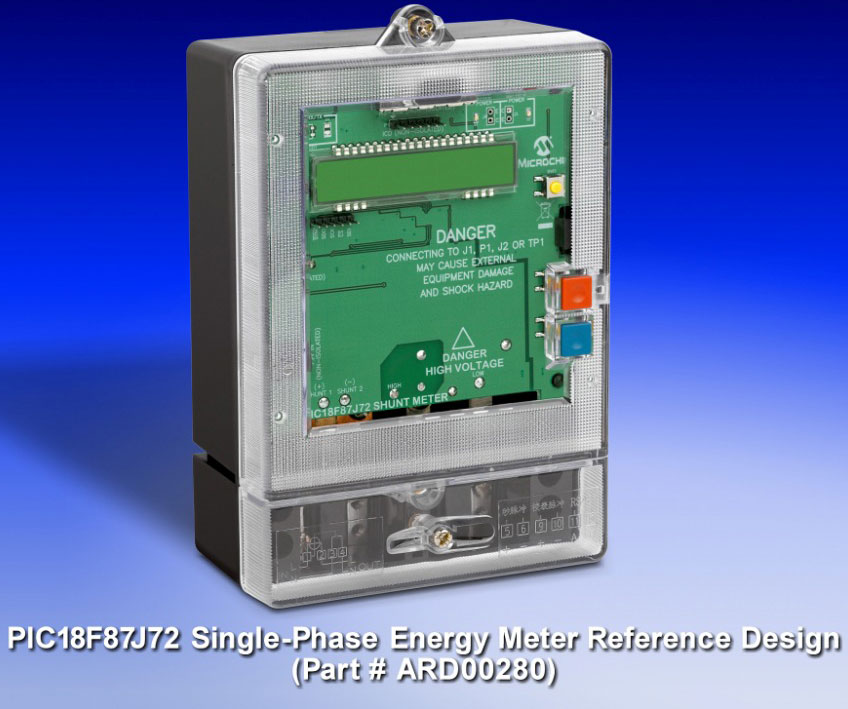

用于评估的PIC18F87J72单相电表参考设计(部件编号ARD00280)可通过Microchip的销售代表获得。采用电能计算固件和具有GUI辅助软件校正功能的分流型单相电表参考设计可以实现有功/无功电能、正向/反向电能、有功/无功/视在功率和RMS电流/电压的计算。客户可根据他们的需求重复利用或定制该免费固件,进一步缩短产品上市时间,使他们上市的产品与众不同。该固件、电脑软件和Gerber文件可以在http://www.microchip.com/get/F0U4下载。

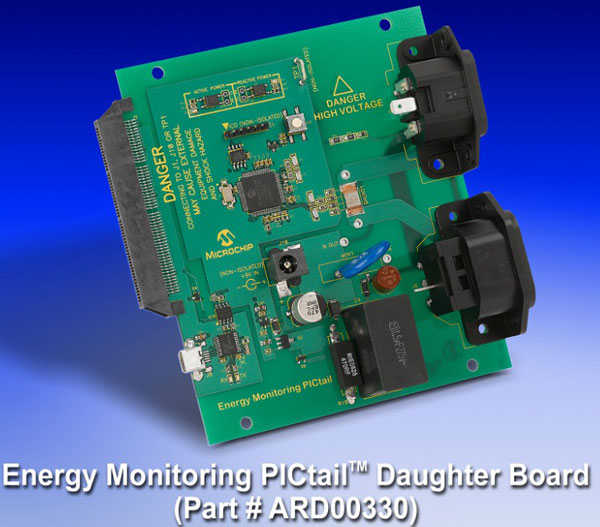

此外,基于PIC18F87J72的电能监测PICtail子板(部件编号ARD00330)可插入Microchip的Explorer 16开发板(部件编号为DM240001),可轻松开发电能计量和监测设备。PICtail板预计将于2010年11月发售。

MCU封装及供货情况

PIC18F87J72系列MCU采用80引脚12 mm ×12 mm ×1 mm TQFP封装。样片可以在http://www.microchip.com/get/TKH0订购,并可通过microchipDIRECT(http://www.microchip.com/get/W7SE)进行批量购买。
