保护放大器输出免受过载电压影响的电路

发布时间：2010-9-18 16:51 发布者：techshare

汽车电子产品的一个普遍要求是直接连接到配线装置，必须能够经得起电池电压的短路。虽然残酷，但这项规定对可靠性与安全来说是必要的。一个需要这种保护的例子是用于汽车内部产生间接噪声的音频放大器。虽然工作电压为3.3或5v，低于电池电压，但放大器必须能够忍受满电池电压。还可以使用适合其他汽车电路中放大器的保护网络 (图1)。一个双N沟道场效应管隔离从接线结点到另一端的高压条件的放大器输出。该场效应管，Q1A 和Q1B，通常情况下是开着的；齐纳击穿二极管D4及其偏置元件驱动场效应管的门限大约达到11V。双二极管D3提供OR二极管连接到每个输出的直流电压，从而产生电压控制分流调节器IC2的输出。电路保护IC1，1.4W的AB类放大器适于为汽车电子提供声音警告和指示。

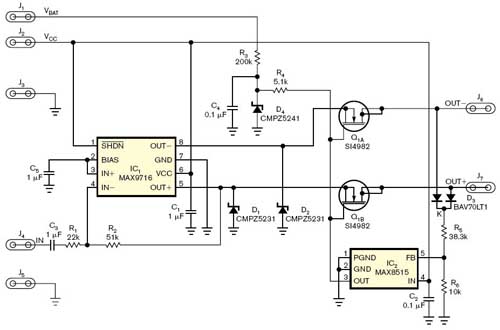

图1 适合其他汽车电路中放大器的保护网络

系统正常运行时，放大器输出的直流分量是VCC的一半——VCC为5V的情况下是2.5V。11V的门限驱动全面提升了场效应管，而分流调节器的输出被关闭，因为它的反馈输入，第5脚，低于内部门限0.6V。如果输出超过5V，电流流经D3到R5/R6分压，拉动反馈端到其门限之上。然后分流调节器的输出拉着场效应管的栅极电压从11V接近地，关掉场效应管来阻塞放大器的高电压。场效应管很容易承受连续输出电压，当短路故障排除后，电路恢复正常运作。由于电路不能瞬间响应，齐纳击穿二极管D1 和D2在故障状态开始时提供了保护。

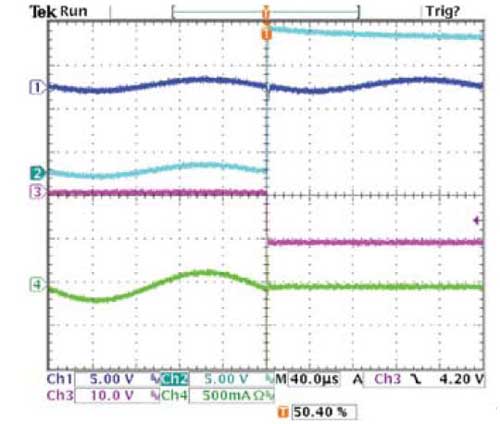

图2的波形显示了一个操作电路。放大器的输出之一(轨迹1)是一个偏置2.5V直流1kHz的正弦波。轨迹2是线束信号。它开始也是一个偏置为2.5V，1kHz的正弦波，但在200μs时，短接到一个18V电源上。轨迹3是分流调节器的输出，最初偏置是11V，但被拉到地来响应过压状态。轨迹4是线束的电流。起初为正弦波，该电流在响应过载电压时降至零。
