针对过压、欠压和反向极性故障的电源保护控制器(LTC)

发布时间:2010-9-14 12:41    发布者:嵌入式公社
关键词: 电源保护

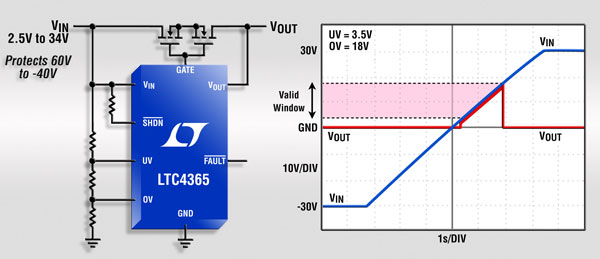

凌力尔特公司 (Linear Technology Corporation) 推出针对过压 (OV)、欠压 (UV) 反向极性故障的保护控制器 LTC4365,该器件具 -40V 至 60V 的保护范围,面向需要窗口电源保护的应用。LTC4365 提供两个比较器输入,以在 2.5V 至 34V 的正常工作范围内利用一个外部电阻分压器配置 OV 和 UV 设定点。栅极引脚控制一个双 N 沟道 MOSFET,以确保仅在 OV 和 UV 窗口内的电压通过并到达输出。反向电源保护电路自动隔离负载和负输入电压。除了提供直至 60V 的瞬态保护,LTC4365 还隔离 50Hz 和 60Hz AC 电源。就大多数应用而言,无需 TVS 或输入电容器,从而为紧凑型设计提供了一个组件数很少的解决方案。LTC4365 的应用目标是便携式仪表、工业自动化和汽车应用,在这类应用中,需要准确的过压、欠压和反向保护来保护负载免受错误的电源连接所影响。

LTC4365 在正常工作时仅消耗 125uA 电流,并有一个停机引脚用来启动和禁止外部 MOSFET,以及用来提供一种 10uA 的小电流停机状态。一个故障输出指示栅极状态。利用停机引脚,两个 LTC4365 于一种新颖的应用中可配置为在两个电源之间进行选择。如果反向保护不需要,那么仅需要单个外部 MOSFET。

LTC4365 为在整个商用、工业和汽车温度范围内工作而进行了规定,提供了采用 8 引脚 (3mm x 2mm) DFN 和 TSOT-23 封装。采用 LTC4365 的 DC1555 演示电路板可通过 www.linear.com.cn 在线获取,或通过凌力尔特当地销售办事处获得。所有器件都已生产供货,千片批购价为每片 1.49 美元。如需更多信息,请登录 www.linear.com.cn/4365


性能概要:LTC4365
•    宽工作电压范围:2.5V 至 34V
•    保护应用免受直至 60V 的瞬态影响
•    反向电源保护至 -40V
•    控制双 N 沟道 MOSFET
•    隔离 50Hz 和 60Hz AC 电源
•    就大多数应用而言,无需输入电容器或 TVS
•    可调欠压和过压保护范围
•    小工作电流:125uA
•    小停机电流:10uA
•    故障状态输出
•    紧凑型 8 引线、3mm x 2mm DFN 和 TSOT-23 (ThinSOT) 封装
