A/D变换器对频谱仪和信号分析仪动态范围的影响
发布时间：2010-9-13 13:51
发布者：techshare
|

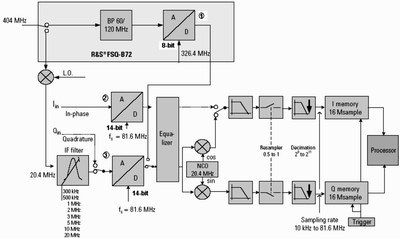

ADC动态指标 信噪比 对于理想的ADC来说，在奈奎斯特带宽内的量化误差为一白噪声随机信号，其量化方差  。其中q=2-N为A/D变换器的量化间距，N为A/D字长N位。量化噪声的信噪比为： SNR=6.02N+1.76+101g(fs/2B) (1) 式中，N是ADC的位数，fs是采样频率，Ｂ是模拟输入信号的带宽。上式右边第三项表示增加采样频率(过采样)可提高信噪比。 有效位数 实际上ＡＤＣ的误差表现为静态及动态非线性误差，并且动态误差随输入信号压摆率的增加而变大。因此实际测量的信噪比要比理论上的小一些。计算有效位数(ENOB)可以从对方程(1)的N求解得到。 ENOB(N)=[SNR-1.76-101g(fs/2B)]/6.02 (2) 频谱仪和信号分析仪内部的ADC指标评估 ADC动态所影响的信号分析仪指标 典型的频谱仪电路框图如图1所示。其中ADC处于中频信号之后，对中频(或视频)信号进行采样和转换。ADC的性能影响到频谱仪的噪声和信噪比等指标，还影响到频谱仪的失真指标，包括谐波、杂散和互调失真。  典型的频谱仪电路框图 对于现代信号分析仪来说，中频和视频信号的处理基本采用数字技术和矢量分析(IQ分析)技术。因此，DAC所造成的影响就显得十分重要。 举例分析ADC动态所影响的信号分析仪指标以罗德与施瓦茨公司FSQ为例，对于A/D转换和数据分析部分进一步分析，框图如图2。  ADC动态所影响的信号分析仪 ·ADC的量化噪声和信噪比理论分析 对于FSQ的窄带IQ分析模块，采用的ADC(标注②和③)为14位81.6MHz采样，根据公式(1)，信噪比理论值归一化到1Hz带宽(B=1Hz)为： SNR1(1Hz)=6.02N+1.76+101g(fs/2B)=6.02×14+1.76+101g(81.6×106/2)=162dBc/Hz 所以，对于窄带IQ分析模块，ADC的量化噪声理论值为 -162dBc/Hz。 对于FSQ的宽带扩展IQ分析模块(FSQ-B72)，采用的ADC(标注①)为8位326.4MHz采样，根据公式(1)，信噪比理论值归一化到1Hz带宽(B=1Hz)为： SNR2(1Hz)=6.02N+1.76+101g(fs/2B)=6.02×8+1.76+101g(326.4×106/2)=132dBc/Hz 所以，对于宽带IQ分析模块，ADC的量化噪声理论值为 -132dBc/Hz。 相对于实际信号分析仪，根据ADC之前的滤波器带宽BW，可以计算出分析仪在相应带宽下可以达到的实际噪声。噪声计算公式为： N=-SNR(1Hz)+101g(BW/1Hz) 对于窄带IQ分析模块，当滤波器带宽为10MHz(被测信号带宽小于10MHz)时，ADC的量化噪声理论值为 N=-162+101g(BW/1Hz)=-92dBc 对于宽带IQ分析模块，当滤波器带宽为60MHz(被测信号带宽小于60MHz)ADC的量化噪声理论值为 N=-132+101g(BW/1Hz)=-54dBc ·罗德与施瓦茨公司FSQ的IQ分析动态指标 对于实际的信号分析仪，影响其动态指标的因素除了ADC以外还有很多。可以根据分析仪指标手册中的实际动态指标进行分析评价。 根据公式(2)，利用分析仪实际信噪比指标计算实际ADC的有效位数： ENOB(N)=[SNR-1.76-101g(fs/2B)]/6.02 FSQ-B72(带宽扩展选件)的信噪比和有效位数指标：  FSQ-B72的杂散指标： FSQ-B72的本底噪声指标：-153dBm/Hz 满量程信号输入时，针对宽带IQ信号，例如30MHz带宽，此时信噪比为： SNR(dBc)=SNR0(dBc/Hz)-101g(BW/1Hz)=125-101g(30×106/1Hz) 对于带宽30MHz的信号，SNR＞50dBc。 某常见频谱仪宽带IQ分析选件的动态指标 某常见频谱仪宽带IQ分析选件的指标：在14GHz左右噪声功率密度为-123dBfs/Hz。 根据公式(2)，利用频谱仪实际信噪比指标计算实际ADC的有效位数为7位。 杂散响应为-68dBc, 互调响应为-75dBc，本底噪声-153dBm/Hz。 在14GHz满量程信号输入时，针对宽带IQ信号，例如30MHz带宽，此时信噪比为： SNR(dBc)=SNR0(dBc/Hz)-101g(BW/1Hz)=123-101g(30×106/1Hz)=48(dBc) 对于带宽30MHz的信号，SNR＞48dBc。 结语 在分析频谱仪和信号分析仪动态指标时，要综合考虑信噪比、杂散和互调指标。从上文分析看出，对于宽带信号，影响动态范围最主要的因素为信噪比，其它失真诸如杂散和互调等，在分析带宽较大的情况下，会淹没在噪声内。 例如，FSQ-B72的宽带信号分析在信号带宽为30MHz时，动态范围大于50dBc，随着带宽的增加，动态范围减小。2.2.3中所述频谱仪宽带IQ分析选件的宽带信号分析在信号带宽为30MHz时，输入频率为14GHz左右时动态范围大于48dBc。 |
