44B0 中断分析(二)

发布时间:2010-9-13 13:47    发布者:techshare
关键词: 44B0 , 中断分析
1.文件描述和准备

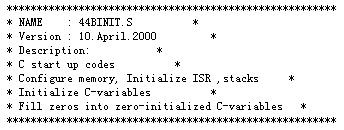

本文将试图讲述44B0X处理器处理中断的具体过程,如果读者的中断执行不正常,请确保 FLASH 中烧录了立宇泰 ARMSys's BootLoader for Linux V1.2,同时ADS开发环境中的RO Base为0x0c0008000,RW Base为0xc5f0000。 本文采用的44BINIT.s的自叙为:

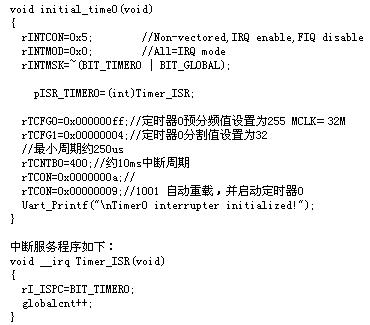

本程序以系统的Timer0中断为例,中断初始化程序如下:



2.调试程序装载后

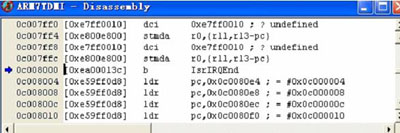

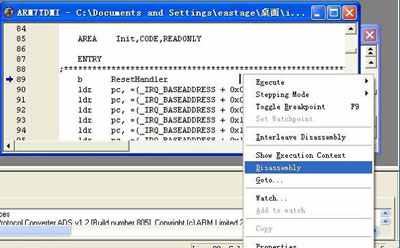

AXD装载AXF调试文件后,暂时不运行,PC指针指示在b ResetHandler处,用右键菜单中的Disassembly,可以看出初始地址实际上指示在0x0c008000,即ADS中设置的RO Base,表示程序即将从0x0c008000开始运行。






3.非矢量模式下的执行过程

经过以上准备工作,单击【运行】两次后 Timer0 中断发生,通过事先设置好的断点捕捉中断,所有图中的红点即为运行前设置的断点:

⑴PC->0x0c008000 转到 PC->0x00000018 处,即转到 Flash 中执行Bootloader的代码。

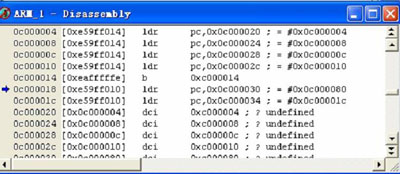

⑵ PC->0x00000018 转到 PC->0x0c000018处,即又跳回到SDRAM中。



⑶ PC->0x0c000080处执行的是IsrIRQ中断识别程序。

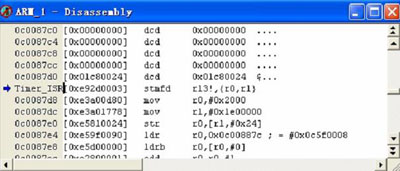

⑷ 识别程序段执行完后,转到用户的中断服务程序Timer_ISR( )入口。



4.矢量模式下的执行过程

OPTION.s中有_IRQ_BASEADDRESS EQU 0xc000000;

在44BINIT中有如下定义:

^ (_IRQ_BASEADDRESS+0x100) ……
HandleTIMER0 # 4
……

猜测地址HandleTIMER0=_IRQ_BASEADDRESS+0x134=0x0c000134,下面来看看猜想对不对。 改rINTCON=0x1进行矢量中断过程的观察,重新装载程序,再单击【运行】两次后,Time0中断产生:

⑴ Timer0 中断产生,跳转到中断矢量地址 0x00000060,而不是跳转到 IRQ中断入口0x00000018,这就是非矢量中断和矢量中断的本质区别。



⑵ 再跳转到0x00000334,注意还是在Flash中,因此还得归功于Bootloader 黑体所选程序是类似宏调用HandlerTIMER0 HANDLER HandleTIMER0产生的代码,由于这是在 Flash 中,所以不可能是调试时下载进去的。(不相信可以把44BINIT.s中的宏HandlerTIMER0 HANDLER HandleTIMER0注释掉试试。) 执行完0x00000348处的指令后,执行步骤⑶。

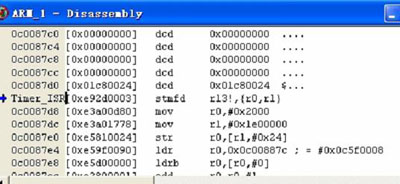

⑶ 好,Bootloader完成使命后,跳转到用户的Timer_ISR( ),入口地址为0x0c0087d4,在44B.h中有定义:#define pISR_TIMER0 (*(unsigned *)(_IRQ_BASEADDRESS+0x134))//0x54)),可看出pISR_TIMER0和44B0INIT.h中定义的HandleTIMER0指向地址是一样的,都指向0x0c000134。 下图即pISR_TIMER0=(int)Timer_ISR;已经生效的明证。



【心得】不管是何种中断模式,如果中断总是没有执行,则可以在FLASH中的中断分支表的相应项目上设置断点,再然后灵活运用STEPIN、STEPOUT、STEP等控制程序流程,以观察问题的根源。 在汇编级代码中设置断点,需要用到右键菜单中的【Set PC】,设置完后,不要忘记改回初始的PC值。
