基于AVR单片机的高精度频率调节器

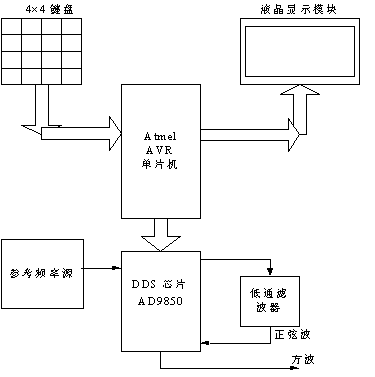

图1.频率调节器整体框图

2 控制核心与频率发生技术

2.1 控制核心

本设计采用了Atmel公司的AVR单片机Atmega16L作为控制核心。AVR单片机的单周期指令能够保证高的执行效率和低成本，是精简指令集CPU中的高性能器件。AVR单片机可以提供高达16MIPS的执行时间，具有128K字节的可编程Flash存储器，同时具备4096字节的静态RAM。AVR单片机自带看门狗定时器，在强烈的电磁干扰条件下可以防止程序跑飞。本设计中采用的Atmega16L还具有以下特点：

l内部包含有硬件乘法器，加快乘法运算速度；I/O端口引脚数多达32根；

l支持在线可编程功能，不需要频繁从电路板插拔芯片；带有可编程的支持同步传输的UART端口；

l支持三线传输SPI端口；具有方便的I2C总线端口，直接与Philips芯片接驳；

l支持JTAG边界扫描电路；具有BOD低电压检测功能；

l内部有8路10位的A/D变换器；具有4个PMW，可以协同或单独工作；

l内部带有实时时钟电路；工作频率最高可达16MHz。

2.2 AD9850频率发生技术

AD9850是AD公司推出的低功耗直接数字频率合成器芯片，可以产生从直流到62.5MHz的宽频率信号，从投入市场到今天已经应用在雷达系统、低功耗频率源中。它良好的频率合成功能适合于应用在高精度测试中。本设计采用了AD9850作为波形发生器，具有体积小，功耗低的优点。

在控制流程中，AVR单片机为AD9850计算了频率控制字，并且将频率控制字写入其中。联合小键盘上的“+1Hz”键和“-1Hz”键，本设计使得频率可以精确到步长为1Hz的调节。它可以产生方波和正弦波。用户要求产生正弦波时，我们设计了低通滤波器用来滤除信号的高频分量。该低通滤波器还可以使用五阶椭圆滤波器实现。图2示出了本系统的AD9850电路设计图。PC2——PC5可以同时作为I2C总线端口。

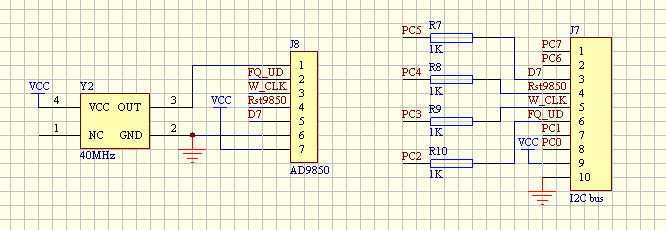

图2AD9850电路设计

3 输入设备与输出设备

3.1 键盘输入设备与相应软件

本设计采用了4×4键盘作为频率输入设备。由于按键个数少，只有16个，需要表示从1Hz— ;10MHz的广泛频率，故在软件设计中采用了AVR单片机扫描方式。将端口A的8根I/O引脚全部作为扫描键盘使用。键盘定义除了0——9共10个数字之外，还定义了“退格”键、“全删”键、“输入”键、“+1Hz”键和“-1Hz”键，这样就可以极大地方便用户随时修改频率和微调频率。读入用户输入的频率值时，采用了延时防抖抗干扰的软件程序。扫描变量的初始值设置为0xFE，以低电平0依次变化实现扫描。本单片机键盘扫描的C代码如下所示：

sccode=0xFE;/*everyscaninitiativevalue,11111110*/
while(sccode!=0xEF)/*sccodeisnot11101111,follow;orreturn0*/
{
PORTA=sccode;/*sendscancode11111110toportA*/
PORTA=sccode;/*sendscancode11111110toportA*/
if((PINA&0xF0)!=0xF0)/*readportA,ifhigh4bitsarenot1111,keypressedinthisline*/
{
recode=(PINA&0xF0)|0x0F;/*portAhigh4bitsreserved,low4bitsare 1111*/
while((PINA&0xF0)!=0xF0)
{};
/*readportA,ifportAhigh4bitsarenot1111,key ;pressed,
ifkeypressed,wemustwait,waitforkeyreleased*/
return((~sccode)+(~recode));/*returnrow+column*/
}
else
{
sccode=(sccode<<1)|0x01;
/*scancodeleftshift1bit,add1toright,11111101*/
}
}

最终返回的扫描结果包括按键所在的行值和列值。判断步骤是：先将端口A的高4比特记录在扫描变量recode中，低4比特置为1111。再次读入端口A的高4比特，由此判断按键是否松开。用户还未松开按键时，高4比特当中有低电平0存在，此时只能循环等待。只有当用户松开按键之后，才将高4比特与低4比特进行按位反操作，并复合形成最终返回的扫描结果。如果没有检测到有按键按下，则将扫描变量sccode向左移位1比特，继续进行下一次扫描。

3.2 液晶显示模块

用户在多次进行输入频率以及“+1Hz”和“-1Hz”微调后，专注于观察信号输出对下一级电路的影响，往往忘了目前系统的输出频率。这样导致在精确测试中要求微调时也不知该向高调整还是向低调整。为了告知用户系统所处的当前频率，我们扩展了液晶显示模块，实现了当前频率在液晶显示模块上实时显示。液晶显示模块占用了单片机Atmega16L的PD0-PD7作为数据接口，采用了单片机的PB0-PB4作为控制端口。图3给出了液晶显示模块与控制器电路设计电路图。

PB0引脚选择液晶显示模块的数据存储器或指令存贮器，PB1引脚表明此次操作是读液晶显示模块还是写液晶显示模块，PB2则构成上升沿与下降沿完成读写时序。PB3负责选中液晶显示模块的左半部分，PB4负责选中右半部分，通常PB3与PB4都置为1。需要注意的是，在数据或指令准备好了之后，再让PB2进行电平变化，否则读写会出错。

  本设计借助单片机Atmega16L的大容量程序存贮器，将英文字母和若干汉字的字型点阵作为数组存入单片机的程序存贮器中。需要显示某字符时直接调用数组，从而简化了设计，实现了英文、汉字以及图形的显示。本设计显示界面友好，操作可控性强。

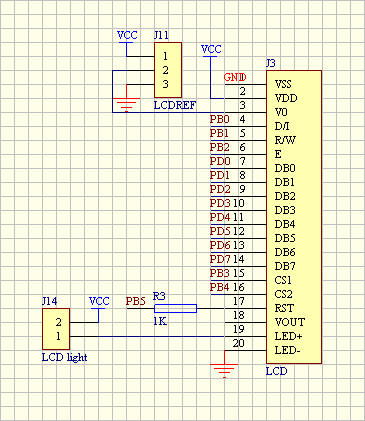

                                图3液晶显示模块与控制器电路设计

4 结论

为了方便现代化工业生产与精确的频率测试，我们设计了基于AVR单片机的高精度频率调节器。在本设计中，可以使用小键盘上的“+1Hz”键和“-1Hz”键，方便地进行频率精确到1Hz的调节。此频率调节器体积小而功能强，由Atmel公司的AVR单片机Atmega16L作控制核心，用户可随时调整系统输出频率。采用了4×4键盘输入用户设定的频率值，占位小而效率高，编制程序让AVR单片机扫描即可得到频率，省去了专用键盘接口芯片8279。液晶显示模块可实时显示当前频率，显示界面友好，操作可控性强。本系统可以产生方波和正弦波。

本设计的硬件与软件均已经应用在某频率测试生产线中。工业生产与测试使用表明，本设计简化了频率调节过程，用户使用方便，具有节电、低成本、抗干扰能力强、频率控制精度高速度快的特点。
