用于通信设备设计的启动套件AS2522
发布时间：2010-9-1 19:26
发布者：conniede
|

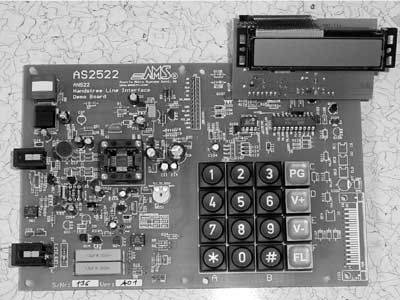

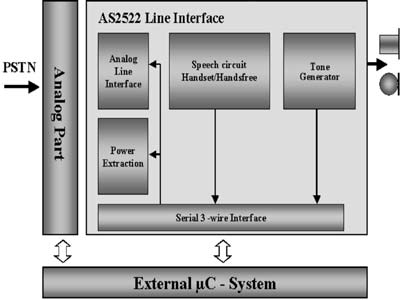

设备制造厂商当前所面临的一个主要问题就是要把更多的复杂元件集成到他们的系统中去。然而，运用具有预定功能的组件将有助于缩短产品的面市时间-集成电路制造商们常常在启动套件和演示板上装入这种功能组件，使它们可以和集成电路本身一同使用。 启动套件如何帮助通信设备制造商 像电话、传真机、可视电话、调制解调器等这类通信设备，由于它们结构复杂,所以设计师不太可能重新开始对它们进行研发。今天大部分的产品实际上是由具有固定接口的模块连接起来的,因此设计师对它们进行改动的余地非常小。以奥地利微电子公司推出的电话启动套件AS2522为例，在这款设计中，设计师已经不必在意模拟接口了。启动套件已装入事先做好的线路接口，借助数字命令与这种接口非常容易调节达到不同国家的规范标准。从启动套件中选取的各种电路组件可以直接应用到新设备的设计当中去，这对缩短研发时间方面是一个巨大 的优势。为评估适当的外部电路而制造的测试装置和设计原型机将变得不再必要。 AS2522线路接口模块拥有一个与它同名的单芯片集成电路，它安装在电话启动套件的核心部分并可运用在诸如特色电话、可视电话以及因特网电话等新通信设备的开发。这种集成电路通过外部模拟电路（图中的AnalogPart）与电话线相连。在集成电路的模拟部分或相关的外部电路中涉及大量的系统专利。规定各种所需元件都符合通信设备要求的ETSI标准的确是很有富有挑战性的。 图1显示了AS2522单芯片免提电话的线路接口框图。  图 1 AS2522单芯片免提电话线路接口框图采用现今通信设备最常用的微控制器和DSP来控制模拟线路接口。为乐做到这一点，启动套件特意选用Atmel公司生产的AT89C4051微控制器。三线接口将控制所有的寄存器。这样做的好处是各种模拟放大器和DC参数均可调节。此外，内部音调受三线接口控制，还可用于双音多频、单音调或移频链控。图2中的启动套件还带有与PC电流隔离的接口、小键盘以及一个显示板。电话耳机和免提的麦克风和喇叭可用于声音的输入/输出。  AN522免提电话线路接口演示板任何曾参与硬件开发的人都清楚地知道在试验板上发现和解决故障问题是很困难的，启动套件在这方面具有很大的优势。启动套件提供了一个测量参考平台。直接比较启动套件和试验板或原形板之间的测量值可以更快地发现开发中的故障。 启动套件对电磁兼容性的优势通信设备对于电磁兼容的条件要求十分严格。只有设备在电磁环境下工作不会影响其它临近设备的工作时，它才具备电磁兼容特性。从2001年7月1日起信息技术设备电磁兼容性标准采用EN55024，它覆盖了所有的信息技术设备。早期的要求按照它们不同的环境级别而使用专门的EN50082-1标准（住宅，商务，贸易和小型商户）和EN50082-2标准(工业区)已被取代。辐射测量仍然采用EN55022标准。 使用启动套件有助于简便地达到这些标准的要求。从前，确保电磁 兼容的任务是在设备和系统级完成的，然而，这项任务越来越向芯片制造商转移。越来越小型化促使线路板空间的利用达到最佳，滤波器之类的分立元件有消失的趋势。还有一种趋势是将分立元件和集成电路压缩成为专用集成电路(ASIC)。这反过来又促使集成电路生产商直接在芯片很采取适当的电磁兼容措施，并且现在许多集成电路生产商为支持设备生产商根据最佳应用进行开发，在提供启动套件的同时，还提供设计指南、滤波器建议和布局指南。通过使用半导体生产商出版的集成电路辐射和兼容性的测试报告，启动套件使设备生产商能预测他们所开发设备的辐射和对干扰的敏感度。 应用须知可以直接从网上下载，有助于启动套件的使用。应用须知除了详细介绍启动套件之外，还有主板布局的补充信息，电磁兼容性设计指南，以及系统的基本介绍。 半导体生产商从中受益 启动套件中受益不但对设备和系统开发商有帮助，半导体生产商亦从中受益，因为套件可方便用户进行新的开发。此外，套件通过提供一个共同的技术平台，有助于芯片生产商与设备设计师之间的沟通。这样一来，开发过程中出现问题的时候，半导体生产商总能直接给出建议，如“测量启动套件中R23的电压，将结果和你自己的原型机对比一下”。设备设计师在启动套件的帮助下累积了自己的专门技术，芯片生产商的客户支持队伍的工作负担就减轻了，不必每次都打电话给他们。最后，启动套件可以用作营销工具，潜在客户可以快速浏览集成电路的性能和功能。总之，启动套件为您克服设备和系统开发的障碍。 |
