大功率变频可调电源的设计与实现
发布时间：2010-9-1 09:05
发布者：techshare
|

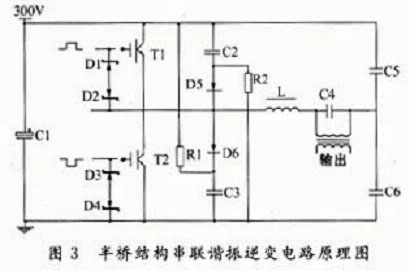

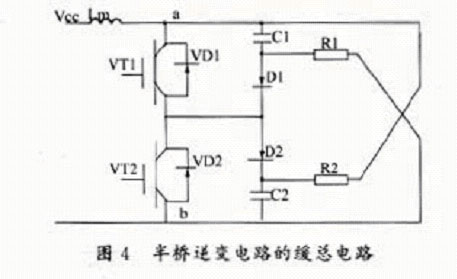

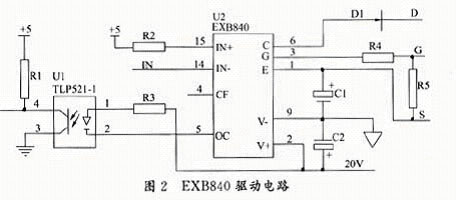

1 引言 正弦脉宽调制和变频调速技术在工业控制领域的应用日见广泛。许多电力测试仪器都要求大功率、高性能以满足电力设备的测试要求。目前，市场上的大功率开关电源，其核心功率器件大都采用MOSFET半导体场效应晶体管和双极型功率晶体管，它们都不能满足小型、高频、高效率的要求。MOSFET场效应晶体管具有开关速度快和电压型控制的特点，但其通态电阻大，难以满足高压大电流的要求；双极型功率晶体管虽然能满足高耐压大电流的要求，但没有快速的开关速度，属电流控制型器件，需要较大的功率驱动。绝缘栅双极型功率晶体IGBT集MOSFET场效应晶体管和双极型功率晶体管于一体，具有电压型控制、输入阻抗大、驱动功率小、开关速度快、工作频率高、容量大等优点。用高性能的绝缘栅双极型功率晶体IGBT作开关逆变元件、采用变频调幅技术研制的逆变电源，具有效率高、性能可靠、体积小等优点。 2 工作原理 该电源采用高频逆变技术、数字信号发生器、正弦脉宽调制和变频调幅、时序控制上电和串联谐振式输出。电源具有效率高、输出功率大、体积小等优点，其总体原理框图如图1所示。  由数字信号发生器产生的正弦波被25kHz的三角调制波调制，得到一个正弦脉宽调制波，经驱动电路驱动逆变元件IGBT。改变正弦波的频率，幅值便可达到调频调幅输出，逆变输出为串联谐振式输出，将高频载波信号滤掉，从而得到所需频率的正弦信号。时序控制电路用来控制功率源供电电源在上电时缓慢上电，确保电源上电时电流平稳，同时还避免非过零点开关带来的冲击；在控制电路中还设计了故障锁定功能，一旦电源故障，锁定功能将禁止开通IGBT，当故障出现时，IGBT被锁点开通，这时大容量滤波电容会储存很高的电能。所以，电源部分有故障保护自动切断工作电源和自动放电功能，整机设计有双重过流、过压和过热等完善的保护功能。 3 控制与驱动电路 控制电路指主控电路，包括正弦脉宽调制波的产生，占空比调节和故障锁定电路。控制电路的正弦调制波，可根据实际应用情况调节其频率。驱动电路则采用三菱公司生产的IGBT专用驱动模块EXB840，该驱动模块能驱动高达150A／600V和75A／1200V的IGBT，该模块内部驱动电路使信号延迟≤1μs，所以适用于高达40kHz的开关操作。用此模块要注意，IGBT栅射极回路接线必须小于1M，栅射极驱动接线应当用绞线。EXB840的驱动电路如图2所示。  4 逆变与缓冲电路 该电源采用半桥结构串联谐振逆变电路，主电路原理如图3所示。在大功率IGBT谐振式逆变电路中，主电路的结构设计十分重要，由于电路中存在引线寄生电感，IGBT开关动作时在电感上激起的浪涌尖峰电压Ldi／dt不可忽视，由于本电源采用的是半桥逆变电路，相对全桥电路来说，将产生比全桥电路更大的di／dt。正确设计过压保护即缓冲电路，对IGBT的正常工作十分重要。如果缓冲电路设计不当，将造成缓冲电路损耗增大，会导致电路发热严重，容易损坏元件，不利于长期工作。   过程是：当VT2开通时，随着电流的上升，在线路杂散电感Lm的作用下，使得Uab下降到Vcc－Ldi／dt，此时前一工作周期以被充电到Vcc的缓冲电容C1，通过VT1的反并联二极管VD1、VT2和缓冲电阻R2放电。在缓冲电路中，流过反并联二极管VD1的瞬时导通电流ID1为流过线路杂散电感电流IL和流过缓冲电容C1的电流IC之和。即ID1＝IL＋IC，因此IL和di／dt相对于无缓冲电路要小得多。当VT1关断时，由于线路杂散电感Lm的作用，使Uce迅速上升，并大于母线电压Vcc，这时缓冲二极管VD1正向偏置，Lm中的储能（LmI2／2）向缓冲电路转移，缓冲电路吸收了贮能，不会造成Uce的明显上升。 5 缓冲元件的计算与选择  式中：f—开关频率；Rtr—开关电流上升时间；IO—最大开关电流；Ucep—瞬态电压峰值。 在缓冲电路的元件选择中，电容要选择耐压较高的电容，二极管最好选择高性能的快恢复二极管，电阻要用无感电阻。 6 结束语 该电源已经成功地应用于大功率电力测试仪器，与传统方法相比，不仅测量精度高，而且提高了工作效率，增加了工作安全性，降低了劳动强度。 |
