使用MAX6954驱动16段LED显示器

发布时间:2010-9-1 09:01    发布者:techshare
关键词: LED , MAX6954 , 驱动 , 显示器
MAX6954的一个常见应用是驱动多达8位的16段单色LED。本篇应用笔记指导用户如何连接MAX6954与16段显示器,以及如何配置其内部寄存器控制显示内置字模中的104个字符。

MAX6954使用一种交替改变驱动器端口极性的复用技术来减少引脚数目。这与驱动器阴极和阳极引脚单独使用的标准LED复用连接方式不同。应用笔记"Charlieplexing - Reduced Pin-Count LED Display Multiplexing"对这一技术进行了讨论。表1为MAX6954与16段显示器的连线表,此表兼容于MAX6954的复用配置及其104个字符的内置字模。表1中的字母对应于图2中的段标识。图1为MAX6954驱动八位16段显示器的电路示意图。



图1. MAX6954 16段显示应用电路




图2. 16段显示器的段标识

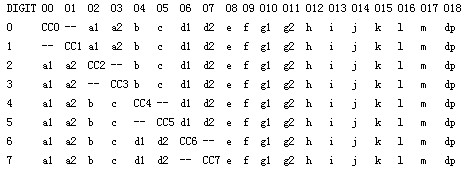

表1.与八位16段显示器连线表



完成MAX6954与16段显示器连线后,可利用显示测试模式检查连线正确性。显示测试模式不受控制和数据寄存器影响,点亮显示器所有的段,但不改变任何寄存器内容。向寄存器0x07写入0x01启动显示测试模式。测试模式下显示器如果有不亮的段则说明连线有误。向寄存器0x07写入0x00退出显示测试模式。

完成连线检查后,需要按驱动16段显示器的要求设置MAX6954寄存器值。表2包括MAX6954一些重要寄存器的上电初始值。 MAX6954初次上电时处于关断模式,各位显示消隐,选择16段字模并将扫描位数设为最大,即八位。译码模式寄存器(0x01)和数字类型(0x0C)的默认值适用于16段显示器。

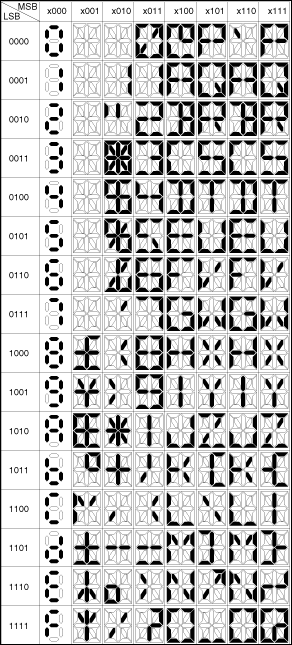

  图3. 16段显示字模

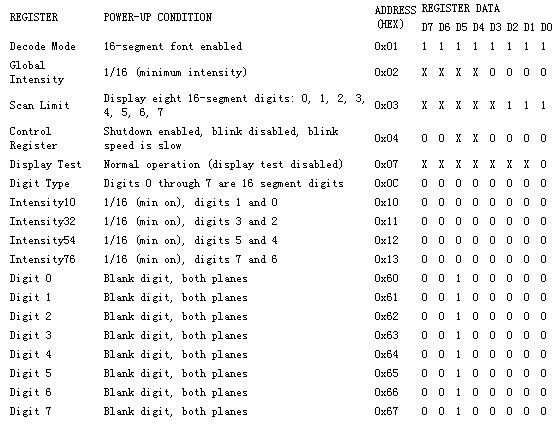

表2. MAX6954上电后寄存器初始状态



配置寄存器(0x04)用来设置进入和退出关断模式,控制闪烁功能,全局清除各位数据,以及选择对各位亮度进行全局还是单独控制。配置寄存器包含7位(见表3)。

S 位用来选择关断模式还是正常工作模式(读/写)。
B 位用来选择闪烁速率(读/写)。
E 位用来全局启动或禁止闪烁功能(读/写)。
T 位用来复位闪烁时序(此数据不被存储—瞬态位)。
R 位用来全局清除所有显示位对应的P0和P1两级寄存器(此数据不被存储—瞬态位)。
I 位用来选择对各位亮度进行全局还是单独控制(读/写)。
P 位用来返回当前闪烁时序相位(只读—向此位写入值将被忽略)。

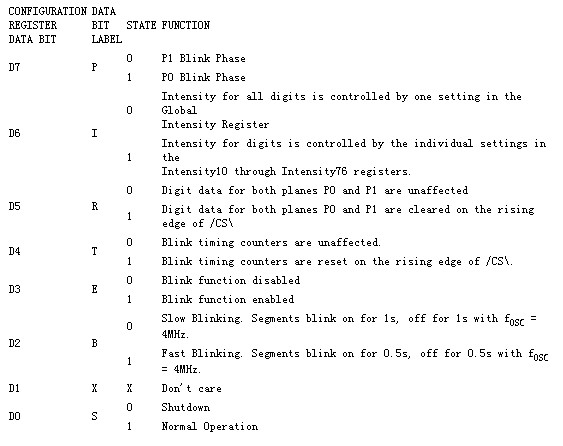

表 3. 配置寄存器格式



通过向寄存器0x04写入0x01启动显示器驱动器,同时将工作方式设置为全局亮度控制、禁止闪烁。内部振荡器在MAX6954退出关断模式时启动,振荡器输出引脚为OSC_OUT。注意,数据控制寄存器0x60至0x67上电状态为0x20或没有段被点亮时,16段显示器保持显示消隐(见表2和图3)。

MAX6954内置了用于16段显示器的104个字符的ASCII字模图。字符为标准ASCII字模加, , , °, ?, ±, , 和这些常用符号。用7位表示这104个字符,第8位用于选择是否点亮小数点(DP)(见表4)。数据寄存器有两级,P0和P1。每个显示位用存储器中的2字节表示,一个字节位于P0,另一个位于P1(见表7)。数据寄存器为映射地址方式,所以每位数据可在P0(寄存器0x20至0x27)中更新,也可在P1 (寄存器0x40至0x47)中更新,还可以两级同时更新(寄存器0x60至0x67)。数据寄存器中的数据并不直接控制16段显示器中各段的显示。而是被用来寻址一个存储着16段字模数据的字符发生器(见图3)。寄存器数据低7位(D6至D0)用来从字模中选择字符。最高位(D7)控制小数点(DP)显示;置为1则显示DP,置为0则不显示DP。

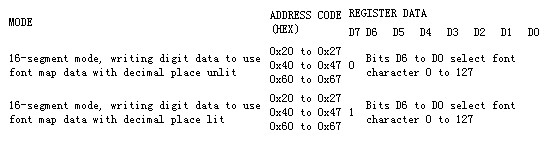

表 4. 数字类型数据寄存器格式


如果闪烁功能被配置寄存器闪烁使能位E(见表3)禁止,则P0中数据寄存器的数据被用作显示器复用。而P1中数据寄存器的数据不被使用。如果闪烁功能被启用,则交替使用P0和P1中的数据复用显示器。P0和P1中的数据分别应用于闪烁时钟交替变化的不同相位,从而复用LED显示器实现闪烁功能。

下面是一个利用MAX6954驱动显示八个字符,“MAXIM-IC”,的实例。设置配置寄存器禁止闪烁功能,这样就可以通过向寄存器0x20至0x27写入数据来分别控制数据位0至7。使用图3中的字模图得到每个字符对应的代码。

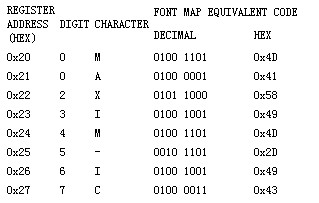

表 5. MAXIM-IC显示范例



通过向寄存器0x02(全局亮度控制寄存器)写入数据来调节显示亮度,亮度可在0x00(最小亮度,1/16的电流)和0xFF(最大亮度,15/16的电流)之间调节。也可以对每一位的亮度进行单独控制。关于显示亮度调节和其它先进特性(如GPIO和按键扫描)的详细信息请参考MAX6954的数据资料。

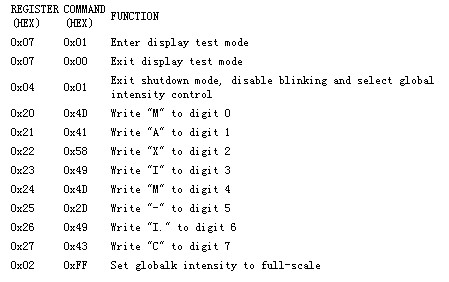

表6. 快速入门例程指令集

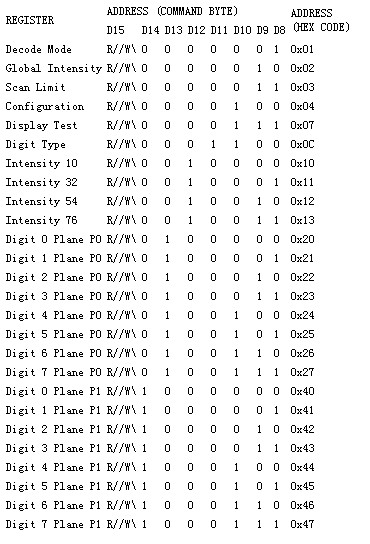

表7. MAX6954/MAX6955的部分寄存器地址图
