TI54xx DSP与51单片机的接口技术
发布时间：2010-8-31 10:14
发布者：techshare
|

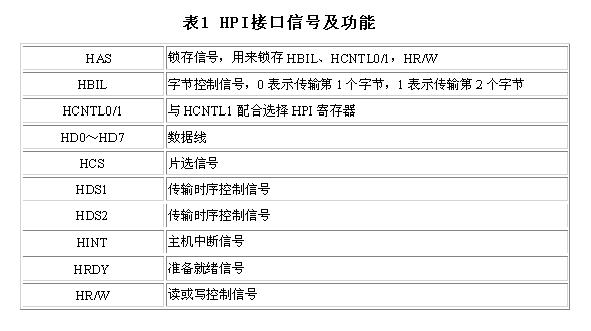

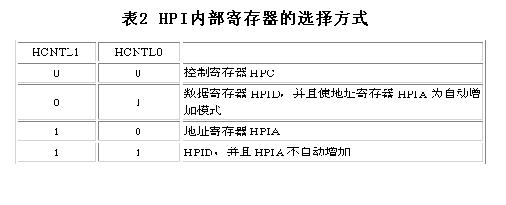

1 硬件设计 1.1 时序匹配 HPI8总共有18根信号线。其中数据线8根（HD0～HD7）,其余10根都是控制线，如表1所列  ①HAS：在数据线和地址复用的MCU中，与ALE信号连接，在下降沿锁存HBIL、HCNTL0/1、HR/W，因数这些信号通常与地址线连接。如果MCU的数据线和地址线没有复用，则应该接高电平。 ②HDS1、HDS2：数据传输的时序控制。时序见图1，即下降沿传输开始，上升沿传输结束。另外如果不使用HAS（即接高电平），也可以配合HCS对HBIL、HCNTL0/1、HR/W进行锁存。  ③HCNTL0/：选择HPI内部寄存器，如表2所列。  1．2 电平匹配 54xxDSP的外部I/P引脚用的是3.3V的逻辑电平，而大部分51郑易里片机用的是5V的逻辑电平。前者输出高电平，最小值为2.4V；后者输入高电平，最小值为2.0V。所以前者的输出可以直接接到才者的输入。但是前者允许输入高电平最大值为3.6V，而后者的输出高电平一般都在4.6V以上。所以前者的输入和后者的输出不能直接连接，需要做电平转换。如果引脚数量少，可以直接用三极管电阻来转换。这里由于引脚较多，所以选用TI74LVC16245A芯片来进行电平转换。 74LVC16245A是TI公司的一种16位双向总线收发器。它可以接收高达5.5V的高电平，而输出的高电平可以达到3.3V左右，内部包括16路如图2所示的结构单元。  图2中G为使能端，低电平有效；DIR为方向控制端，高电平A→B，低电平B→A。另外要注意，74LVC 16245A的操作电压引脚VCC应该接3.3V。整个硬件连接如图3所示。  2 软件设计 HPI的数据传输分为两部分：外部传输和内部传输。外部传输是指主机和HPI寄存器之间的传输，由主机发出指令完成。内部传输是指HPI寄存器和DSP内部RAM之间的传输，由DSP内部的DMA控制器自动完成。主机在进行外部传输时，要先检查内部传输是否完成，这是通过检测HRDY信号实现的。外部传输操作的一般步骤是： *检查HRDY信号的电平。为高，表示可以进行传输；为低，表示DSP正在进行内部传输，此时不能进行外部传输。 *主机发出指令，设置HCNTL0、HCNTL1、BHIL、HR/W信号的状态，以确定读或写的寄存器以及字节的选择。 *主机发出时序控制信号，按照图1所示的时序进行操作，从而完成一次外部传输。 编程时还要注意以下问题： ①由于DSP的数据是16位，而单片机的数据是8位，所以单片机要分两次将数据传给DSP，即将16位的数据分成两个字节来传输。这时，可以通过控制HPI口的HBIL信号来指定此次传输的是第1个还是第2个字节。另外，还要通过HPI的控制寄存器（HPIC）中的BOB位来指定第1个字节作为高8位还是低8位，所以主机在访问HPI1时，应首先对HPIC进行初始化，并注意对BOB位的设置。HPIC的各位设置如下：  ②主机对地址寄存器（HPIA）的写操作会初始化一次内部传输。当主机通过两次对HPIA的写操作后，HPIA就得到了主机要访问的地址。这时内部的DMA控制器就会根据这个地址将相应单元的内容读到HPI内部的数据锁存器中，再对HPID进行两次读操作就可以将数据读出。如果将HPIA设置成自动递增模式，就会在数据传输的同时完成HPIA加1，于是又启动了一次内部传输。这样有利于数据的连续转移。 ③注意设置HPIC中的XHPIA位。XHPIA=1时，表示对DSP的7位扩展地址进行操作；XHPIA=0时，表示对DSP的低16位地址进行操作。由于DSP复位后，XHIPA的状态是不确定的，所以必须首先对HXPIA进行设置。 ④主机和DSP可以互相中断。主机通过向HPIC中的位DSPINT写入1来中断DSP。该痊总是被读出为0，而且DSP对该位的写操作是无用的。而DSP要中断主机时，向HPIC中的位HINT写入1，这时HPI的接口引脚HINT被置低，从而使主机产生中断。该位总是读出为1，主机可以对该位写1来清除中断，这时HINT引脚就恢复高电平。 下面给出一段程序实例：单片机将DSP内部RAM1000H单元的内容读出。硬件按照图1所示连接。  3 总结 当然DSP与单片机之间还有许多其它的连接方式，例如利用双口RAM，或者是通过串口，但是它们都占用DSP的处理时间，在要求苛刻的场合可能会影响到系统的实时性。而HPI接口是通过DSP片内的DMA控制器来访问片内存储器的，不需要DSP的干预。可以说，HPI接口是DSP的一个“后门”，单片机通过这个“后门”可以访问到DSP的片内存储器。只有当HPI接口和DSP同时对同一地址进行访问时，由于HPI具有访问优先权，这时DSP的执行会被延迟一个周期，而这种情况对系统实时性的影响是非常小的。 |
