双8位乘法数模转换器TCL7528原理及应用

发布时间：2010-8-30 12:13 发布者：techshare

TCL7528是双路、8位数字—模拟转换器，他设计成具有单独的片内数据锁存器，其特点包括非常紧密的DAC至DAC一致性。数据通过公共输入口传送至两个DAC数据锁存器的任一个。控制输入端DACA/DACB决定哪一个DAC被装载。该器件的装载周期与随机存取存储器的写周期类似，能方便地与大多数通用微处理器总线和输出端口相接口。分段高阶位可以使最高有效位变化期间内的闪变最小，该变化期间内的闪变脉冲最强。

TCL7528工作电源为5"15V，功耗小于15mW。2或4象限乘法功能使这种器件成为许多微处理器控制的增益设置和信号控制应用的良好选择。他可工作于电压方式，产生电压输出而不是电流输出。

1 芯片简介

1.1 功能特点

·易于与微处理器接口；

·片内数据锁存；

·在每个A/D转换范围内具有单调性；

·可与模拟器件AD7528和PMIPM7528互换；

·适合于包括与TMS320接口的数字信号处理（DSP）应用的快速控制信号；

·电压方式（VOLTAGEMODE）工作；

·CMOS工艺制造。

1.2 功能方框图

功能方框图如图1所示。

1.3 引脚排列

TLC7528的引脚排列如图2所示。

1.4 时序图

TLC7528的时序图如图3所示。

2 工作原理

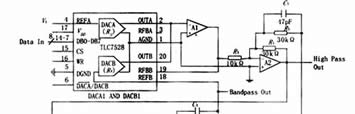

TLC7528包含两个相同的8位乘法D/A转换器DACA和DACB。每个DAC由反相R-2R梯形网络、模拟开关及数据锁存器组成。二进制加权电流在DAC输出与AGND之间切换，于是在每一梯形网络分支中保持恒定的电流，与开关状态无关。大多数应用仅需要加上运算放大器和电压基准。所有数据输入均为低情况下DACA的简化D/A电路如图4所示。
