程控交换机呼叫信息缓冲系统的设计

发布时间:2010-8-29 13:31    发布者:techshare
关键词: 程控交换机 , 呼叫信息 , 缓冲系统
程控交换机生成的电话呼叫信息一般通过其标准的串行接口输出,电话计费系统软件可以用计算机直接从交换机接收呼叫信息。但呼叫信息的输出是随机的,取决于交换机支持的网上分机电话的使用状态。为防止信息丢失,计算机系统必须保持全天二十四小时连续工作。程控交换机话单自动存储器的设计与应用,一定程度上提高了计费工作的灵活性,降低了系统的运行成本1?。但早期系统或是不具备多任务工作特性,使用不便;或是采用静态RAM作缓存,导致数据存储可靠性不高,系统功耗较大;而且系统功能设计较低且不规范,灵活性较差。

本文以AT89C52单片机为核心,采用Intel Strata系列闪速存储器作缓存,设计开发的新一代程控交换机呼叫信息缓冲系统,用于串行数据的接收、缓存和读出,具有多任务工作特性,而且实时性好,读出速度快,数据存储可靠性高,使用灵活方便。

1 系统的基本性能要求

1 实时缓冲能力

在缓存空间允许和系统供电正常的条件下,保证呼叫信息的实时接收和缓存。设计采用软串口接收数据,波特率为300×2nbps(其中n=0"6),并实现对交换机输出波特率的自动识别与跟踪。

2 大容量缓存、配置灵活

支持缓存空间高达16MB,并可在1"16MB之间进行剪裁配置。支持空闲缓存容量的动态查询和声光报警功能,使缓存信息能被及时读出。

3 支持一组规范的命令

定义并支持一组规范的命令,实现呼叫信息的读出和提供用户对系统的维护。设计相应的协议,以规范命令及其响应信息的功能和特征。

4 具备多任务特性

系统可以在接收和响应用户命令的同时,实现呼叫信息的实时接收和缓存。即系统在交换机与用户机之间的工作,包括交换机呼叫信息的接收与缓存、用户命令信息的接收与响应,宏观上具有多任务特性。支持呼叫信息读出口波特率在9.6"460kbps之间可选。支持直接或Modem连接,实现呼叫信息的本地或远程读出。

2 系统硬件设计

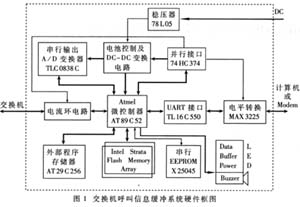

图1所示为交换机呼叫信息缓存系统的硬件结构框图。其主要构成包括:




1选用Atmel公司微控制器AT89C52为核心,时钟频率为18.432MHz;AT89C52硬件资源分配方案如表1。




2采用Intel公司新近推出的Strata系列闪速存储器28F320J5和28F640J5构成缓冲存储器阵列,硬件支持4MB、8MB、12MB或16MB缓存空间配置,采用无跳线设计。

3扩展UART接口芯片TL16C550,采用Maxim公司的MAX3225完成CMOS与RS232C电平转换,用于与计算机或Modem接口。此设计方案的特点是:串口收发各有16字节的硬件FIFO,速度高达460kbps;接口抗静电能力为15kV。

4利用AT89C52的口线构成软件串行接口。采用电流环I/O驱动电路和相应的电平转换电路与交换机串口连接,支持通信距离可达1km。

5后备电池管理及DC-DC变换电路。串行输出A/D变换器TLC0838C主要用于外部电源及电池电压及容量的监测,而并行输出口74HC374芯片则用于电池充放电控制及MAX3225、电流环电路的开关控制。

6单片串行EEPROM X25045用于系统参数的配置与保存、低电源电压监视、可编程硬件看门狗电路。

7闪速存储器AT29C256用于微控制器片外执行系统软件。用户还可以利用AT89C52内部程序存储器中的重载模块和AT29C256,实施系统软件的在线升级。


3 系统软件设计

3.1 主流程

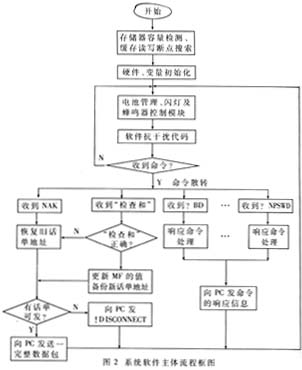

图2为包括初始化和主循环的系统软件主体流程。




其中,初始化程序完成系统主缓存容量及其读写断点的检测,包括实现对28F320J5与28F640J5混合配置及无跳线硬件设计的支持;从串行EEPROM中读取系统配置参数,设置各种报警门限值、初始化软串口和TL16C550硬串口波特率等;单片机和TL16C550 接口硬件的初始化编程。主循环中,后备电池管理主要包括电池工作模式及其工作时间、电池可维持系统工作时间及电池容量信息的管理、电池充放电控制等;LED及蜂鸣器控制提供诸如空闲缓存容量低于门限、直接或Modem连接、电池供电、软串口连接故障等状态的指示或声光报警,T1定时中断服务为其提供基准定时,而T0则用于产生约2.4kHz的"蜂鸣器"驱动波形。& nbsp;

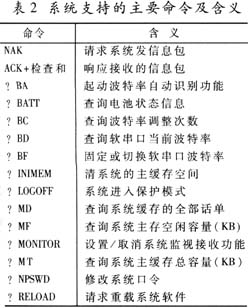

表2为系统支持的命令集(共37个命令)中最基本的一部分。其中"NAK"和"ACK+检查和"用于呼叫信息读出协议。系统收到"NAK"或错误"检查和"时,发送"NAK+话单"信息包(一条话单为一次电话呼叫产生的以CR或CR/LF结束的呼叫信息串);收到正确"检查和″时,发送"ACK+话单"信息包;无话单可读出时发送响应信息"?DISCONNECT"。此外,协议规定一般命令以问号开头,响应信息以感叹号开头。

3.2 信息缓存

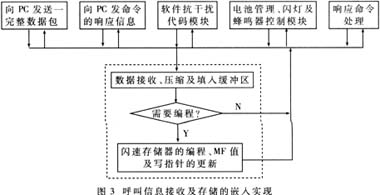

交换机呼叫信息的接收及缓冲存储,是嵌入在各功能模块中完成的,如图3所示。



针对Strata 闪速存储器的编程特点,在AT89C52内部RAM区开辟二个大小为16字节的编程缓冲区。软串口接收到的串行数据经动态压缩之后依次循环填入缓冲区,一旦填满一个缓冲区,即通知系统实施缓冲编程。各功能模块在执行过程中及时主动检测相应的通知标志,确保呼叫信息的实时缓存。

3.3 软串口的实现

以AT89C52的INT0引脚为RXD,结合INT0边沿中断和T2定时中断服务程序的设计,以软件方式控制串行呼叫信息的采样接收。同时通过监测记录串行帧起始位及LSB的特征,设计相应的技术准则,实现对交换机串口输出波特率的自动识别与跟踪。

AT89C52为核心,选用性价比高的主存储器和外围接口芯片,配合强大灵活的软件设计,开发程控交换机呼叫信息缓冲系统,实现了低成本、大容量、高实时和多任务特性。此外,系统还具有以下重要特点:(1)软串口具有波特率自动识别能力;(2)信息读出速度可达460kbps;(3)后备电池管理,声光报警;(4)系统软件在线重载;(5)命令集设计规范,功能完备;?6已通过严格的功能和电磁兼容测试。本系统适合公司、学校、科研和政府等部门程控交换机话单业务的管理。
