NAT端口映射功能在CDMA无线数传模块组网中的应用
发布时间：2010-8-28 23:41
发布者：conniede
|

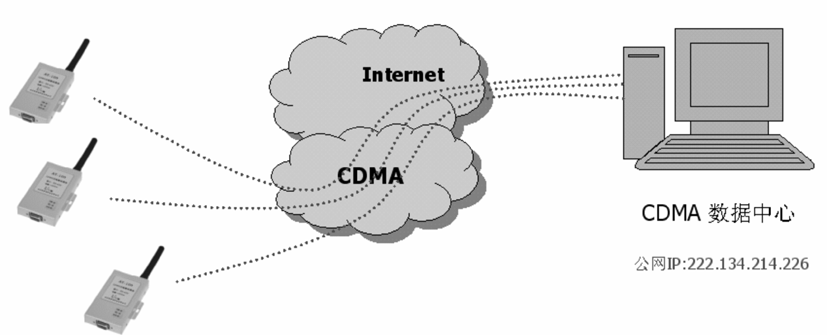

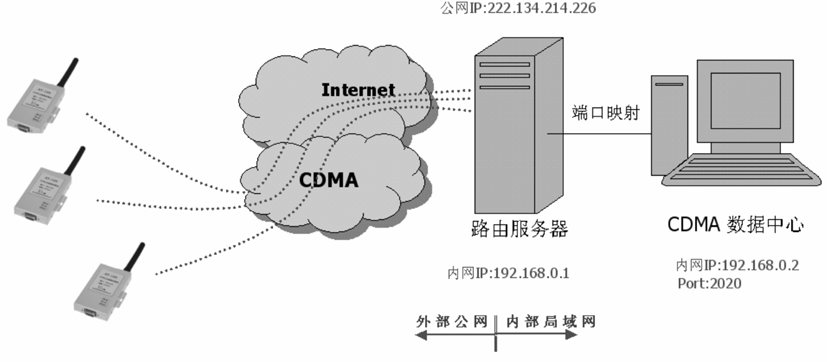

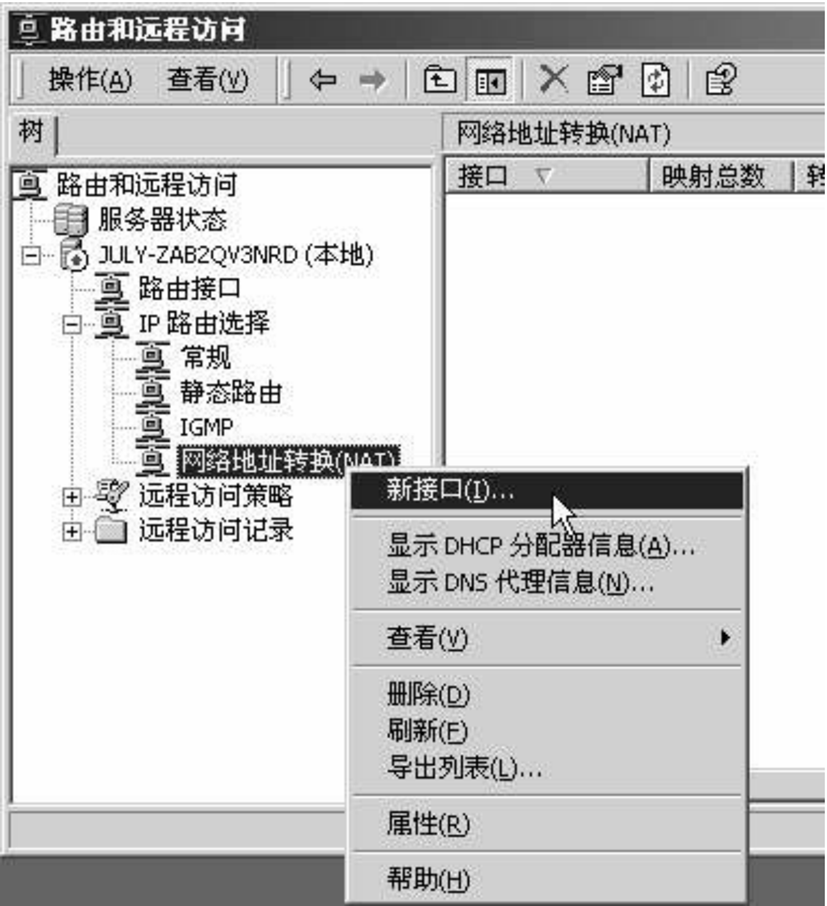

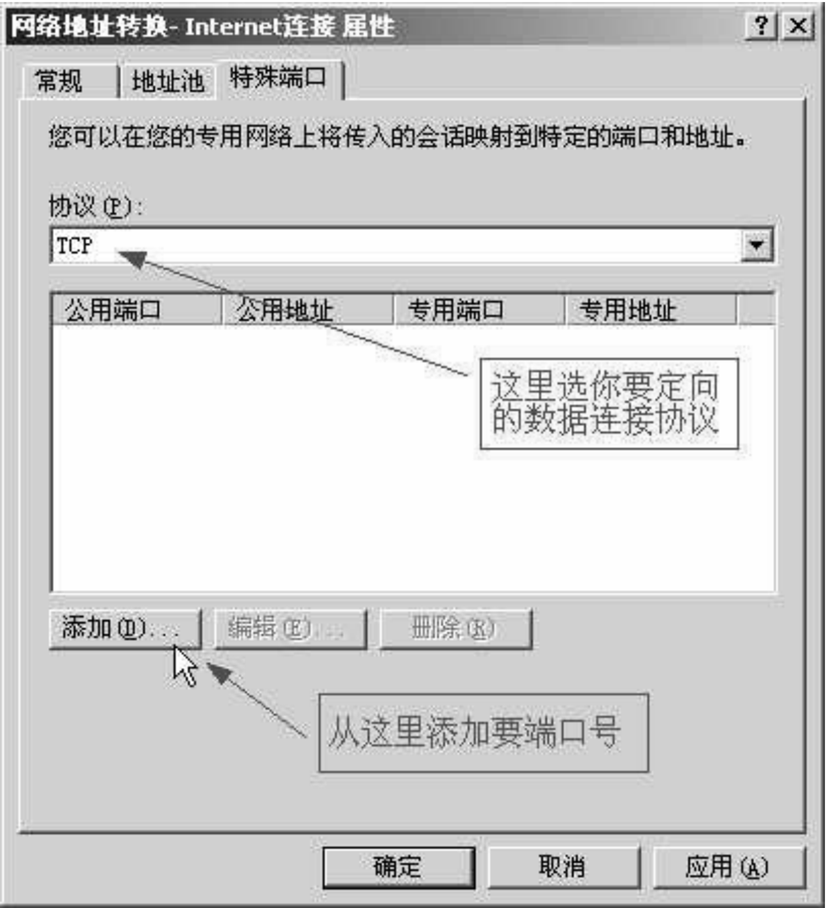

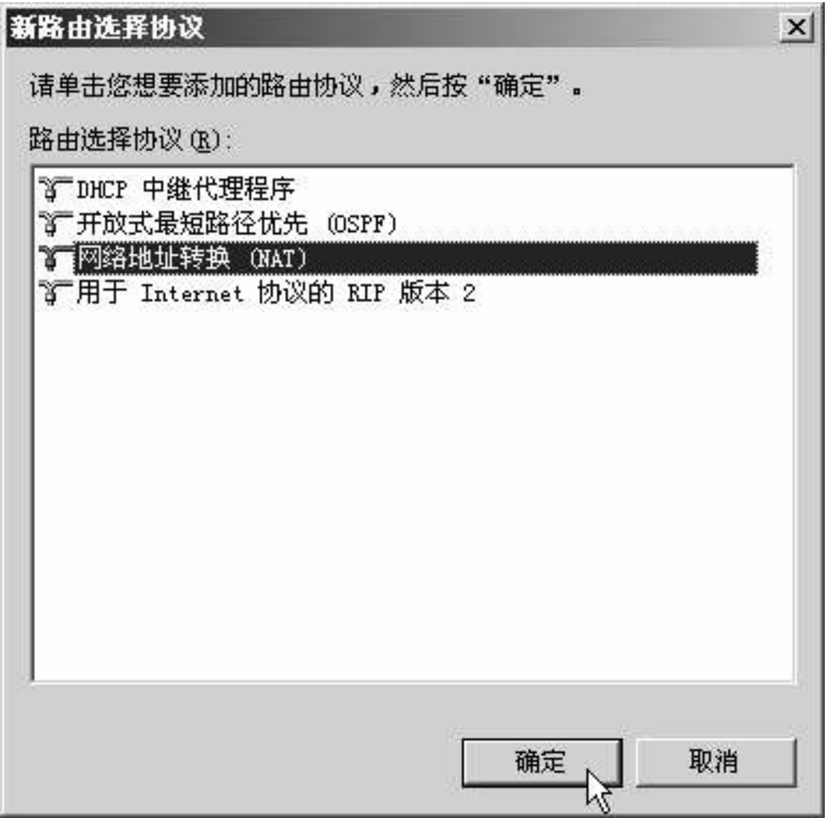

CDMA无线数传模块数据中心的组网方式 关于CDMA无线数传模块数据中心的组网方式介绍的资料也不少，大致有以下几种组网方式：数据专线连接、VPN隧道连接、ADSL(或拨号)连接、固定IP连接等，本文主要介绍固定IP连接方式。其网络拓扑图如下所示：  图1 CDMA数据中心组网-固定IP连接 如果按图1的方式组网，其优点就是组网方式简单．他的弊端是很明显的：第一，资源浪费严重，因为公网ＩＰ很有限，一个公司或一个企业一般情况下只有一个公网ＩＰ，那么把包括数据中心在内的多种服务（比如ｗｗｗ服务，邮件服务等）都分配一个公网ＩＰ几乎是不可能的；第二，把数据中心直接与Internet连接存在一定的安全隐患，网络中的病毒一旦感染了数据中心，那后果是很严重的．所以我建议采用如下的组网方式，可以避免这些弊端．其网络拓扑图如2所示。  图2 CDMA数据中心组网-固定IP连接(NAT应用) 图１和图２对比，就是在数据中心前面增加了一个网络软路由器，因为windows 2000 server (或win 2003 server)的软路由提供端口映射功能(NAT)，利用它可以实现多种服务，计算机的端口是很多的，多达２万多个，理论上是使用不完的，那么我们就可以把多种服务映射到路由服务器上的多个端口上。这样内部局域网提供的多种服务就可以实现共享一个公网IP为外部网络提供服务的作用，同时也起到了自身保护的作用，一举两得。 利用NAT来映射端口 在Windows 2000 Server上，从管理工具中进入“路由和远程访问”（Routing and Remote Access）服务，如果是首次进入先要配置和启用路由，这样路由服务器才可以使用，然后进行以下操作。 １、添加NAT协议。右击“常规”，－》“新路由选择协议”。  图3 2、在“新路由选择协议”中选择“网络地址转换（NAT）”，点击“确定”。  图4 3、这样在“IP路由选择”中就多了一项“网络地址转换（NAT）”。 4、右击“网络地址转换（NAT）”，添加“新接口”。  图5 5、在“网络地址转换（NAT）的新接口”中选择“Internet连接”（也就是连向Internet的那个连接）。 6、在“网络地址转换-Internet连接属性”中选中“公用接口连接到Internet”，复选“转换TCP/UDP头（推荐）”。 7、在"特殊端口"选项表里提供了你需要定向的数据连接协议（是TCP还是UDP协议，我们在这里选择TCP），选准后“添加”。  图6 8、“添加特殊端口”，这里就是设置端口映射的核心了，把NAT主机的哪个端口映射到内网主机的哪个端口就在这里设置．我们的设置如下：  图7 这里要注意，也是我们设置的关键地方，也就是要理解上图设置的含义，传入端口就是(图2) 中路由服务器的计算机上的任意一个端口号(注意不要和其它服务端口号重复)，这里设置是8081，你也可以设置其他的(比如2020)；专用地址要设置(图表2)中CDMA数据中心的IP地址；传出端口就是你在(图表2)中为CDMA数据中心设置的端口号(2020)，上图中为80，这有误．到这里我们就把所有的设置完成了，其作用就是把路由服务器上公网IP (222.134.214.226) 通过其端口2020与数据中心(192.168.0.2)实现了映射关系。 应用结果 把每个CDMA无线数传模块的IP 都配置成 222.134.214.X ，端口号设置为 2020(和路由器设置的映射端口一致)，测试结果表明内部局域网中的 CDMA 数据中心可以接收到CDMA无线数传模块发送过来的数据，这样就达到了我们的目的。 |
