单片机控制液晶屏 并口通信

[复制链接]
发表于 2010-8-27 10:50:00 | 显示全部楼层 |阅读模式
关键词: 并口 , 单片机 , 通信 , 液晶屏

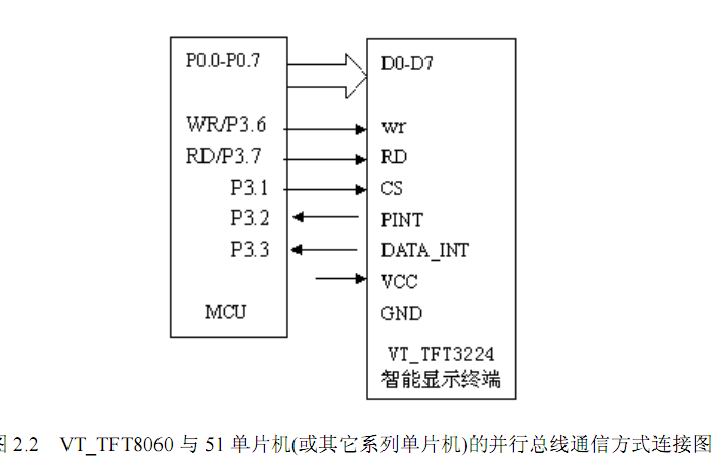

根据上原理图的接法:PP0.0~P0.7是数据传输线,也可理解为地址线
P3.6P3.7分别为片外写读信号线,
P3.1CS:为片外部RAM片选
P3.2显示器触摸信号线(作标志用)
P3.3作外部中断用,在显示器有数据传输时,则触发单片机中断
以下是简单的读写代码,完成指令参考说明白啦`
//写一个数据子程序:
Write_Byte(uchar dc_data)
{
    uchar xdata DC;   //
定义一个外部RAM变量
    //uchar i;
    CS0 = 0;
DC = dc_data;   //
数据dc_data写到外部RAM(即LCD控制板)。
CS0 = 1;
    //
加入适当的空操作延时
//
当采用更高速的单片机时应加入更多的空操作延时
//
这里加上8个空操作延时,AT89C51,22MHz下是完全没问题的。
    //for(i=0;i<1;i++){}
}
//
读一个字节数据子程序:
uchar Read_Byte(void)
{
    uchar xdata DC;
    CS0 = 0;
return DC;
}

同于是在STC单片机上,用到片外RAM,所以必须禁止内部的RAM
在程序头定义:sfr AUXR = 0x8e;
并在主程序main中对其输值禁止:AUXR = 0x02;
技术咨询可E-mail给我zhqf911@163.com
发表于 2010-8-27 19:32:38 | 显示全部楼层
这个是广告吧。。
发表于 2010-9-16 09:45:53 | 显示全部楼层
不错
发表于 2010-10-5 07:21:24 | 显示全部楼层
学习了
发表于 2010-11-29 22:45:31 | 显示全部楼层
e  kankan
发表于 2010-12-21 22:12:19 | 显示全部楼层
难道还有串口通信控制的
发表于 2015-2-7 10:33:20 | 显示全部楼层
支持一下
