突破性 2A 太阳能电池充电器(LTC)

2009年08月21日 12:08    admin
关键词: LTC , 电池充电器 , 太阳能 , 突破性

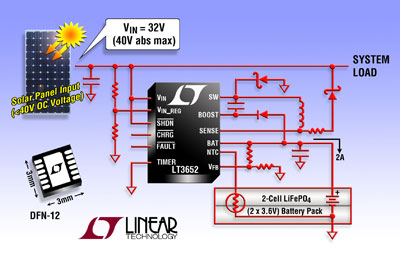

凌力尔特公司推出一款创新的、面向太阳能电源的单片式降压型电池充电器 IC LT3652,该器件适合新式电池化学组成。LT3652 运用了一种创新的输入电压调节环路,该环路负责控制充电电流,旨在将输入电压保持在一个编程的电平上。当把 LT3652 连接至一块太阳能电池板时,输入调节环路将把电池板保持在峰值输出功率。

LT3652 可接受4.95V 至 32V 的宽输入范围和具有 40V 绝对最大额定值以增加系统裕度。输入电压调节环路还允许在采用不良稳压电源的情况下 (此时,在过流条件下输入有可能发生崩溃) 实现优化充电。它能够给多种电池组配置充电,包括单节至三节串联锂离子/锂聚合物电池、单节至四节串联 LiFePO4 (磷酸铁锂) 电池和高达 14.4V 的密封铅酸 (SLA) 电池。其应用包括太阳能供电型系统、12V 至 24V 汽车设备和电池充电器。

LT3652 的充电电流可设置为高达 2A。这款独立型电池充电器无需使用外部微控制器,并具有用户可选的充电终止功能,包括 C/10 或一个内置定时器。该器件的 1MHz 固定开关频率实现了小巧的解决方案外形尺寸。浮置电压反馈准确度规定为
±0.5%,充电电流准确度为
±5%,而 C/10 检测准确度为
±2.5%。一旦充电操作终止,LT3652 将自动进入一种低电流待机模式,该模式把输入电源电流减小至 85uA。在停机模式中,输入偏置电流减小至 15uA。对于自主型充电控制,一种自动再充电功能将在电池电压降至编程浮置电压以下达 2.5% 时起动一个新的充电周期。

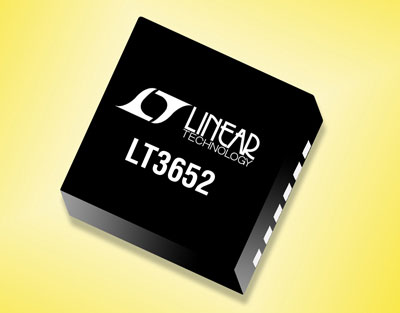

LT3652 采用扁平 (0.75mm) 12 引脚 3mm x 3mm DFN 封装,提供 E 级和 I 级版本,保证工作在摄氏 -40度至125度的温度范围。以 1,000 片为单位批量购买,每片价格分别为 3.05 美元和 3.36 美元。如需更多信息,请登录 www.linear.com.cn





性能概要:LT3652

•    在太阳能应用中用于实现峰值跟踪的太阳能电源电压调节环路
•    宽输入电压范围:4.95V 至 32V (40V 绝对最大额定值)
•    可编程充电电流高达 2A
•    多化学组成:可采用电阻器设置高达 14.4V 的浮置电压能迎合锂离子/钽聚合物电池、LiFePO4 (磷酸铁锂) 电池、SLA (密封铅酸) 电池、NiMH / NiCd (镍氢/镍镉) 电池化学组成
•    用户可选终止:C/10 或内置终止定时器
•    不充电时,从电池吸取 <1uA 的电流
•    1MHz 开关频率允许使用小的外部组件
•    ±0.5% 的浮置电压反馈基准准确度
•    ±5% 的充电电流准确度
•    NTC 电阻器温度监视器
•    具自动复位的坏电池检测
•    扁平 (0.75mm) 3mm x 3mm DFN-12 封装
