正、负输出双通道 DC/DC 转换器(LTC)

发布时间:2009-5-27 14:52    发布者:admin
关键词: LTC , 输出 , 通道 , 转换器
凌力尔特推出双通道DC/DC 转换器LT3582、LT3582-5 和LT3582-12。这些器件提供了很多偏置应用所需的正和负输出,例如有源矩阵OLED (有机发光二极管) 显示器以及 CCD (电荷耦合器件) 应用。LT3582/-5/-12 提供一个 I2C 接口,该接口可按照应用要求,对输出电压、电源排序和输出电压斜坡动态编程。这些参数也可以在制造过程中设置,并通过内置非易失性 OTP (一次可编程) 存储器成为永久性设置。LT3582 的正输出电压能以 25mV 的步进设置在 3.2V 到 12.775V 之间,而负输出电压能以 50mV 的步进设置在 -1.2V 至 -13.95V 之间。LT3582-5 和 LT3582-12 分别预配置 ±5V 和 ±12V 输出,这在很多信号调理应用中是很有用。
LT3582 系列包括两个单片转换器、一个升压型转换器和一个负输出转换器。升压型转换器具有一个集成的电源开关和输出断接开关,而负输出转换器采用具有集成电源开关的单个电感器拓扑。升压型和负输出转换器都采用新的控制电路,在宽负载电流范围内实现了低输出电压纹波并允许高转换效率。LT3582/-5/-12 的 2.55V 至 5.5V 输入电压范围使它们非常适用于锂离子电池供电的应用,并具有高达 88% 的效率。这些特点与不到 325uA 的静态电流相结合,使得 LT3582 系列可以最大限度地延长电池寿命。纤巧外部组件、无反馈电阻器加上微小 3mm x 3mm QFN 封装,为手持式偏置应用提供了一个占板面积紧凑 (<50mm) 的解决方案。
LT3582EUD、LT3582EUD-5 和 LT3582EUD-12 采用 3mm x 3mm QFN 封装,有现货供应。以 1,000 片为单位批量购买,每片价格为 2.25 美元。

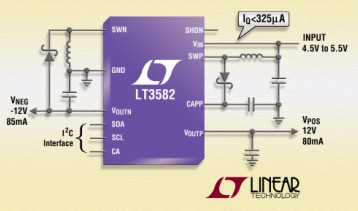

适用于有源矩阵 OLED 和 CCD 偏置的升压型和负输出 DC/DC 转换器

性能概要:LT3582
    * 输出电压:3.2V 至 12.775V 和 -1.2V 至 -13.95V (LT3582)
    * 5V 和 -5V (LT3582-5)
    * 12V 和 -12V (LT3582-12)
    * 通过 I2C 以数字方式再编程 (LT3582):输出电压、电源排序和输出电压斜坡率
    * 上电默认值可用非易失性 OTP 来设置 (LT3582)
    * I2C 兼容接口 (标准模式*)
    * 所有电源开关都是集成的
    * 350mA 电流限制 (升压型)
    * 600mA 电流限制 (负输出)
    * 所有反馈电阻器都是集成的
    * 输入电压范围:2.55V 至 5.5V
    * 低静态电流:运行模式时为 325uA,停机模式时为 0.01uA
    * 集成的输出断接
    * 纤巧 16 引脚 3mm x 3mm QFN 封装
