AD9857电力线通信发射机中的应用
发布时间：2010-8-21 17:57
发布者：lavida
|

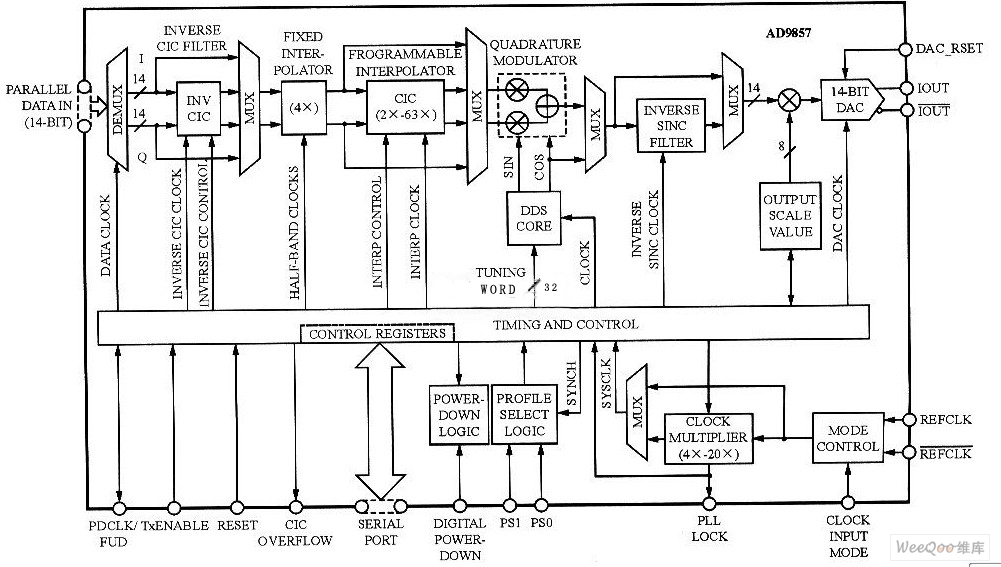

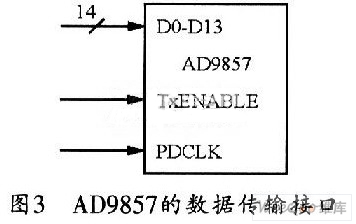

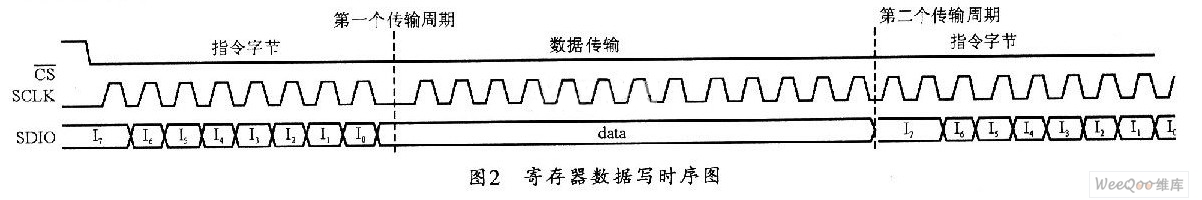

电力线通信PLC (Power Line Communication)技术作为一种新型的通信方式，被广泛用于远程监控指示、设备保护、电力线自动抄表、电网负载控制和供电管理等领域。随着通信科技的不断发展，软件无线电技术为电力线通信系统的设计提供了新的方法。基于软件无线电的电力线通信发射机硬件平台包括FPGA模块、AD9857上变频模块、滤波放大模块及其它模块。其中，FPGA模块用于进行基带处理和系统控制。AD9857模块用于实现基带信号的数字上变频，并将基带信号变频为中频信号，然后通过滤波放大模块，送入电力线耦合模块。因此AD98-57是连接数字信号和模拟信号的桥梁，其性能的好坏将影响电力线通信的质量。 1 AD9857的工作原理 AD9857是由Analog Devices公司研发的14位积分数字上变频器件，具有200 MHz内部时钟速度。它集成了带锁定指示器的4～20倍可编程时钟倍频器，可提供高精度的系统时钟；可选择单端或者差分输入参考时钟，输入时钟范围为10～50MHz；具有14位DUC、DAC数据通道，且集成了两个插值滤波器及CIC预先补偿滤波器，可接受复合I／Q数据输入；具有32位频率控制字，最高可产生90 MHz的载波输出，同时由DDS提供正交载波，可实现PAM、QAM、ASK、FSK等多种信号的上变频调制；具有10MHz串行通信控制接口，可与SPI兼容；具有8位的输出幅度控制及较好的动态输出特性，例如当输出65 MHz模拟信号时，其无杂散动态范围SFDR大于80 dB。 AD9857主要由14位并行数据输入接口、CIC反转滤波器、固定插值因子滤波器、CIC可编程插值滤波器、正交调制器、直接数字频率生成器DDS、反转SINC滤波器、14位DAC以及串行通信端口、内部寄存器、时钟电路等部分组成。其系统结构与功能如图1所示。  图1 AD9857的结构与功能框图 AD9857有三种工作模式：正交调制模式、单频模式以及内插数模转换模式。此处选取正交调制模式。AD9857的核心部分是内插滤波器与正交数字混频器。内插滤波器通过在原始取样值附近增加新的取样值——零值来增加输出信号的采样率，但在时域中向数据插入零值时，信号将会在频域上产生原始信号频谱的镜像。因此，还需通过低通滤波器将镜像频谱滤除。正交数字混频器将内插后的I／Q信号与正交载波信号进行数字混频，来完成上变频过程。正交载波信号由直接数字频率合成器DDS产生，其载波频率可通过一个32位的寄存器控制，具有较高的频率精度。 2 AD9857的初始化 AD9857的初始化主要是通过对一个串行接口配置AD9857及其内部参数的方式进行。AD9857提供了一个灵活的同步串行通信口，该串口兼容Motorola的6095／11 SPI协议及Intel8051SSR等协议，允许对配置AD9857的所有寄存器进行读写操作。同时，在支持单字节和多字节传输 方式的情况下还可支持先传MSB，或先传LSB的传输方式，此处选用MSB方式，其串口管脚包括CS、SDIO、SD0、SCLK和SYNCIO。 AD9857的一个串口通讯周期分为以下两个阶段： 第一阶段是指令周期，即对AD9857的指令字节的写入。指令字节给AD9857的串口控制提供有关数据传输周期的信息，并可确定即将到来的数据传输是读还是写、数据传输的字节数以及传输的第一个字节的寄存器地址。 第二阶段是数据传输周期。每个通讯周期的前8个SCLK上升沿用来写AD9857的指令字节，其余的SCLK上升沿是为了通讯周期的第二个阶段，即AD9857和系统控制器间的数据传输。AD9857的所有数据传输在SCLK上升沿被寄存，在下降沿被送出。图2所示是寄存器数据写时序图。  SYNCIO信号可用于串口同步。当传输一个周期后，为防止符号同步丢失，应使SYNCIO信号拉升为一高电平，并持续一个时钟周期，而后重新拉低，即开始下一个通信周期。 在本系统中将AD9857配置为正交工作模式，需要设置的寄存器组共有8个，地址为00h～07h，另外的18个寄存器与该工作模式无关，因而无需设置。串口中一个通信周期最多只能传输4个字节数据，因此，应分两个通信周期完成寄存器组的写入。在两个通信周期中，第一个指令字节和其中四个字节寄存器数据组成第一个通信周期；第二个指令字节和另四个字节寄存器数据组成第二个通信周期。 内部控制寄存器地址分布范围为00h～19h，其中00h和01h是共用的，可对AD9857的工作模式、高低位顺序、锁相环倍频数、串口工作模式、自动节能、CIC溢出控制处理、PLL锁相环失效处理等运行方式进行设置。从02h～19h共分为4组相同结构的寄存器，每一组长度为6 byt-e，其中有存储DDS的频率控制字、CIC可编程插值滤波器的插值倍数N及输出增益控制。各组的值可以预先设定，在AD9857工作时可以通过直接配置管脚PS0、PSl来选定所需要的功能组，从而达到快速更改工作参数的目的。 此过程需用到的计算公式有：  本系统参考时钟输入为10 MHz的单端时钟，设置PLL时钟倍数为PLL_MUL=4，则系统时钟为SYSCLK=40 MHz。系统需要并口数据输入速率为PDCLK=1．25 MHz，则根据公式：  其中CIC滤波器的插值倍数为N_CIC=8，AD9857的载波频率为4 MHz，则混频器DDS的输出频率即为fout_DDS=4 MHz，其频率控制字寄存器FTW设置为0x19999999。 3 AD9857的数据传输过程 在完成初始化后，AD9857即进入正交调制模式。数据通过14位并行口送入。AD9857的数据传输接口如图3所示。  各引脚功能为： DO—D13：数据传输端口，14位并行端口； PDCLK：输入数据同步时钟，2．5 MHz，由AD9857提供给FPGA； TxENABLE：传输使能信号，当信号为0时，屏蔽输入数据，自动在I／Q通道填0；当信号为1时，接收数据，当第一个上升沿来到时，开始接收数据。 数据通过14位并行数据接口传输给AD9857，I／Q通道数据交替传输，每两次数据传输匹配为一组合法的I、Q采样数据。两路数据再通过反转CIC插值滤波器，预先补偿CIC滤波器带来的衰减。之后，数据流过插值因子为4的固定内插滤波器和可编程CIC滤波器。其中CIC滤波器的插值率可通过寄存器设定，通常设置为4倍插值，便可经过两级内插滤波器提高信号采样率，同时低通滤波器滤除了因内插而产生的镜像频率。最后信号进入正交调制器，与正交载波信号进行数字混频(DDS)，完成上变频处理。经上变频处理的信号再经过D／A转换，生成模拟中频信号输出。输出的模拟信号通过差分信号IOUT输出，其输出电流范围为0～20 mA。 4 基于AD9857的数字上变频电路设计 基于AD9857芯片的信号上变频处理模块的主要任务是完成调制信号的上变频、DAC转换、滤波放大和处理，最后将信号经过电力线耦合模块发射出去。 该设计中，AD9857外部晶振使用10 MHz，内部经过4倍倍频，工作时钟为40 MHz。内部可编程CIC内插系统为8，直接数字频率合成器DDS产生4 MHz载波信号。AD9857从FPGA接收IQ两路信号，经过32被内插后，与4MHz载波进行正交调制，之后，在经过D＼A转换将其变为电流信号，最后使用变压器ADTl-l把电流信号转化为电压信号。由于AD9857输出信号存在镜频干扰。可使用模拟带通滤波器进行信号处理，带通滤波器通带频率为3 MHz-5 MHz，通带衰减很小。最后信号经过AD8139进行差分放大，送入电力线耦合模块。 5 结束语 文中介绍了AD9857数字上变频芯片在电力线通信发射机中的应用，描述了AD9857的工作原理和电路设计。通常在实际应用中AD9857需要在FPGA的配合下使用，其参数配置往往也要根据电力线通信的具体应用进行设计和配置。 |
