全桥式MOSFET预驱动器IC(Allegro )

2009年04月29日 21:04    admin
关键词: allegro , MOSFET , 桥式 , 驱动器

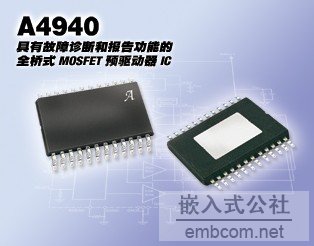

Allegro A4940是具有故障诊断和报告功能的新款全桥式MOSFET预驱动器 IC。该器件采用超小型封装,提供灵活的输入接口、自举监控电路、 宽泛的工作电压(5.5 至 50 V)和温度(40°C 至 +150°C)范围。该器件特别针对使用大功率电感负载(如:直流电刷电动机)的汽车应用而设计。

独特的电荷泵稳压器提供完整 (>10 V) 门极驱动器,以应对电池电压低至 7 V 的情形,并允许 A4940 在门极驱动器电压降至 5.5 V 时运行。自举电容器用于提供 N 通道 MOSFET 需要的上述电池电源电压。独特的自举充电管理系统确保自举电容器始终充电充足,以供应高端门极驱动器电路。
电阻器可编程无感时间可独立控制各功率 MOSFET 并使其免于击穿。集成诊断可指示欠压和过温故障。
A4940 采用 24 引脚 TSSOP 功率封装,并安装有裸露热焊盘(封装类型为 LP)。所有封装均为无铅版本,引脚框采用100% 雾锡电镀(后缀 –T)。
