基于12bit流水线ADC采样保持电路的设计

发布时间:2010-8-20 16:26    发布者:lavida
关键词: 12bit , ADC , 流水线
随着CMOS技术的迅猛发展,CMOS图像传感器以其高集成度、低功耗、低成本等优点,已广泛用于超微型数码相机、手机等图像采集的领域。而流水线模数转换器以其高速、低功耗、中高精度而被广泛应用于图像传感器的芯片级和列级A/D转换器中。当前,流水线A/D转换器比较成熟的国际水平已达到14 bit 10 MHz。国内已流片成功的大多数是10 bit流水线A/D转换器,因此10 bit以上的高精度流水线A/D转换器还需要进一步研究。在A/D转换器中,采样保持电路作为其前端最关键的模块,它的性能直接决定了整个ADC的性能。

本文采用一种全差分电荷转移型结构的采样保持电路,这种结构可以很好地消除与输入信号无关的电荷注入和时钟馈通;通过底极板采样技术,消除与输入信号相关的电荷注入和时钟馈通;使用栅压自举电路来消除开关的非线性。同时采用折叠式增益增强运算放大器,减小由于有限增益和不完全建立带来的误差。该采样保持电路在5 V电源电压,20 MS/s采样频率下,在输入信号为奈奎斯特频率时,无杂散动态范围(SFDR)为76 dB,采样精度达到0.012%,满足12 bit精度要求。

1 采样保持电路

图1为本文设计的采样保持电路结构,该结构称为电荷转移型采样保持电路。

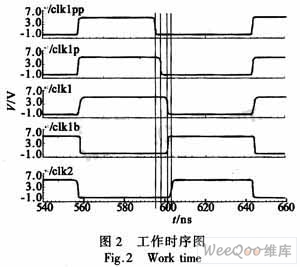

它的工作时序如图2所示,clk1和clk2是两相不交叠时钟,控制采样保持电路分别工作于采样相和保持相;clkb为clkl的反相。当clk1为高电平时,电路进入采样相,运放两个输入端被短路,输入信号存储在采样电容Cs上;clk2为高电平时,电路进入保持相,将差分电荷转移到反馈电容Cf上。



在从采样相向保持相转变的过程中,clklpp,clklp,clkl依次关断,实现了底极板采样,以减少开关时钟馈通和沟道电荷注入的影响;且只有差分电荷转移到反馈电容Cf上,共模电荷一直保存在采样电容Cs上。因此,这种结构可以处理共模范围较大的输入信号。

2 采样电容、开关的选取和设计

2.1 采样电容的选取

在采样保持电路中,采样电容的取值对电路的性能有直接的影响。采样电容越小,热噪声就大,因为热噪声主要由电路中的开关导通电阻产生,其方差是开关电容值的函数(σ2thermal≈kT/C,其中k为波尔兹曼常量,T为绝对温度),则电路的信噪比(SNR)就降低。如果采样电容较大,会使电路的功耗增大,速度变慢,而此时信噪比主要受量化噪声的限制,没有明显改善。因此在设计时,把噪声限制在一定范围之内,得到电容的最小值,再牺牲一些功耗和速度,取稍大电容值即可。本文所设计的ADC具有12 bit分辨率,量化范围为±1 V。如果要求由热噪声与量化噪声所引起的SNR最多能下降1 dB,即需满足:kT/Cs0.8 pF,取Cs=Cf=1 pF。

2.2 采样开关的设计

2.2.1 开关类型的选取

在采样保持电路中,开关的性能对电路有着非常重要的影响。因此对于图1中的开关作了详细设计。在电路设计时,考虑到性能和功耗的优化,在对性能没有明显影响时,尽可能采用简单电路,否则以性能为主。图1中SW2和SW3处的开关主要用于连接到共模参考电压,短接输入端,短接输出端,对其性能要求不是很高,故采用简单的NMOS开关和CMOS互补型开关。在SWl处由于采样开关线性度对电路采样相的线性性能影响最大,如果用一个简单的NMOS开关,当输入信号电压变化时,其导通电阻也随之变化,这在实际工作中会引起较大的误差。而CMOS开关其导通电阻虽有所减小,但随输入信号的变化,其栅-源电压会随之改变,因此信号仍有失真,所以本文采用了一种线性度更好的栅压自举开关。

2.2.2 开关参数设计

由于小尺寸的开关会带来大的导通电阻,严重影响电路的速度,而大尺寸的开关则会引入非常大的馈通电容,对前级造成明显的影响。在本电路中,NMOS开关的W/L为12/1时仿真性能最好;对于CMOS互补型开关,其导通电阻的线性度受p管和n管的宽长比比例影响。所以要对管子的宽长比进行优化。经过仿真发现,在本电路中,当PMOS和NMOS的宽度比为2.8/1时,导通电阻Ron在整个工作范围内变化最小,线性度最好。栅压自举开关的电路结构如图3所示。它由时钟倍增电路、传输管和栅-源电压控制电路组成。由于传输管M1的栅-源电压Vgs恒定为VDD,因此自举开关的导通电阻Ron较小,且基本恒定,线性度较好。图4为输入正弦信号时,开关传输管M1的Vgs仿真波形,从图中可以看出,其Vgs基本不变,由于受M1栅上的寄生电容的影响,栅源电压略小于VDD。



3 运算放大器(OTA)的设计

OTA是采样保持电路的核心,它决定了该采样保持电路的精度和建立时间。由于该采样保持电路运用于12 bit 20 MHz流水线ADC,则要求该放大器的输出在25 ns的建立时间内稳定在最终值0.012%。如果将OTA设为单极点放大器,则可估算出OTA的直流增益最好能达到84 dB以上,单位增益带宽必须大于72 MHz。为了能达到较好的性能,一般都留有一定的余量,因此实际上设计中要比这些值大很多。考虑到普通一级运放的增益不够高;两级运放则速度上又达不到,故本文采用增益增强的折叠式共源共栅运放。

本文采用的放大器为如图5所示的带有A1和A2两个辅助放大器的增益增强型折叠式共源共栅放大器。从工程设计角度考虑,采用统一模块化可简化设计过程,减少设计出错的可能性。因此辅助放大器也采用折叠式共源共栅结构,所有偏置电压都由一个偏置电路产生,并取偏置电流为主运放的1/10,以减小功耗。其中,Al以NMOS管作为输入端,A2以PMOS管作为输入端。考虑到这两个运放的直流输出是为主运放的M7,M8,M9,M10提供直流偏置,不需要大范围的波动,因此采用一种简单实用的共模反馈。另外,辅助放大器的单位增益带宽至少与主放大器的带宽相等,稍大则稳定时间会更短一些,因此可在其输出端接电容来调节带宽,将其控制在主运放第二极点内的合适位置。主运放则采用连续时间型共模反馈。



4 性能仿真和芯片版图

本电路采用CSMC公司的0.5μm CMOS工艺库,应用Spectre对运算放大器和采样保持电路进行仿真验证,表1为典型条件下(TT(工艺角),27℃)运算放大器的性能参数。从表中可以看出,运算放大器的性能满足采样保持电路要求。表中:V为电源电压;CF为负载电容;G为直流增益;GBW为单位增益带宽;?为相位裕度;Pdiss抵为功耗。



在采样保持电路的输入端加差分电压1 V,时钟频率为20 MHz,仿真结果表明输出电压达到LSB/2(0.012%)精度内所需要的时间为14 ns,完全满足12 bit的精度要求。

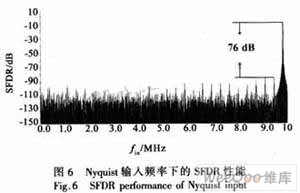

图6是在采样频率为20 MHz下,对由输入信号为Nyquist频率(9.819 3 MHz),Vp-p=2 V的正弦信号,所得到的输出信号频谱图。从图中可以看出电路的SFDR为76 dB,完全满足系统要求。

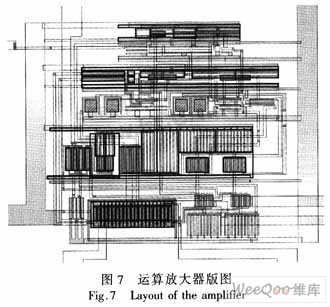

图7为运算放大器的版图,面积为288μm×128 μm(包括主电路、辅助放大器、偏置和共模反馈电路)。该运算放大器作为一个核心模块已流片测试。测试结果表明该放大器性能与仿真值相近,功能正确,可用于该采样保持电路中。



5 结论

本文设计了一个可用于12 bit,20 MS/s流水线ADC中的采样/保持电路。该电路使用CSMC公司的0.5μm CMOS工艺库,在20 MS/s采样频率下,当输入信号的频率为9.8193 MHz时,SFDR为76 dB,精度达0.012%,完全满足12 bit要求。本文运用增益增强型折叠式运算放大器,以获得较高的增益和带宽。同时采用栅压自举开关,并通过对电路中的开关组合优化,极大的提高了电路的线性性能;采用全差分结构、底极板采样来消除电荷注入和时钟馈通。该采样保持电路能够直接应用于高速高精度模/数转换器等各种高速模拟系统中。
