超低功耗高速全差动放大器(TI)

发布时间:2009-2-16 22:57    发布者:admin
关键词: 差动放大器 , 功耗

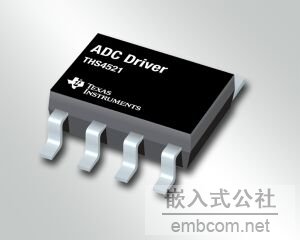

可针对单通道与多通道逐次逼近寄存器(SAR)与Δ-Σ模数转换器(ADC)实现最高精度数据转换的新型全差动放大器产品系列,能够满足工业、医疗以及音频等各种应用的需求。THS4521、THS4522以及THS4524可提供业界最佳的性能功耗比,非常适用于需要高分辨率、高精度以及出色动态范围的应用,如压力表与流量计、测震设备以及心电图机等,而且还可满足对功率要求严格的电池供电设备与其它应用的要求。



主要特性与优势

·与同类竞争产品相比,静态流耗仅为一半(单位通道为1.14mA),而断电电流可降低22倍(20uA);

·可将带宽提高超过30%,支持145MHz与490V/us的压摆率,无需提高系统功耗即可缓冲并放大信号;

·可在输入电压噪声仅为4.6nV/rtHz的情况下将动态范围/灵敏度提高44%,实现最小化失真;

·可针对TISAR与Δ-ΣADC提供高性能缓冲,满足高精度低功耗系统的要求;

·输出共模控制可实现便捷的DC耦合,而负轨输入与轨至轨输出功能则可简化设计工作,缩短开发时间;

·既接受+3V至+5V的单电源供电,也接受+/-1.5V至+/-2.5V的双电源供电,可实现电源的高灵活性;

·支持单、双以及四配置选项,可节省板级空间。

THS452x 器件使客户可驱动包括TI ADS8317 16位250 kSPS SAR转换器与ADS127824位128 kSPS Δ-Σ转换器在内的差动ADC,实现数据表特定的性能水平。例如,如果采用THS4521为ADS1278提供缓冲,输入频率为10kHz时,信噪比 (SNR)为102dB,无杂散动态范围(SFDR)为110dBc,而且静态电流极低,从而可降低系统功耗。
