一种用于光盘伺服控制系统的通用滤波器的设计
发布时间：2010-8-18 10:56
发布者：lavida
|

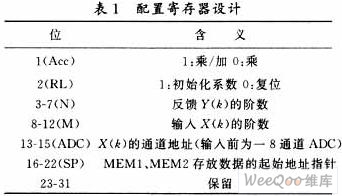

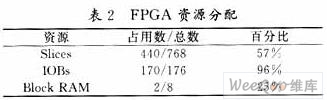

1 引言 通常，DVD／CD盘片在高速旋转时，由于表面翘曲、不圆度或者外界干扰等因素的存在，使读数光束焦深范围（简称读数光点）对目标信迹的跟踪扫描出现误差。对此，CD、DVD机中设置了伺服控制系统，以实现读数光点对目标信迹的动态跟踪。该系统以PID（比例微积分）闭环控制理论为基础，采用数字滤波的方式实现。该伺服控制系统的实现原理如图1所示。  图1中，Gc（z）为控制滤波器，G（s）为光盘读写系统的传递函数，R（s）为预期输出响应，C（s）为实际输出响应。整个闭环控制系统实现的核心是滤波器，它通过改善误差（FE）信号的幅相频特性来实现控制方案。这里，由于滤波器类型和阶数与G（s）密切相关，为了保证伺服控制系统的通用性，必然要设计一种通用可配置的滤波器，这正是本文所要讨论的重点。 2 系统设计 2．1 设计原理 数字滤波器可以用式（1）的差分方程来表示：  其中，x（n）为输入序列，y（n）为输出序列，ak、bk为各自的系数。其对应的系统函数为：  当ak不都为0时，就是递归结构的IIR滤波器；当ak都为0时，就是非递归结构的FIR滤波器。 2．2设计方法 由于传统的滤波器设计都与滤波器的类型密切相关，不同的类型采用不同的乘加网络结构实现，因此，无法满足通用的要求。但从滤波器的原始差分表达式（如式（1）所示）可知，FIR和IIR的区别仅在于ak是否为零，两者都进行累加乘积计算，这一特点决定了可以采用编程来配置滤波器的类型和阶数，再用状态机控制累计乘积的方式实现滤波器，从而达到阶数、类型都可配置的目的。 由上述分析可知，所有的x（k）、y（k）、ak、bk均要由存储器送向运算单元进行计算。若采用以运算单元为中心的冯诺依曼结构，依次从存储器中取数据的做法，则必然会使速度受到很大影响。因此，我们借用Harvard结构将指令和数据分开编址、存取的做法，将x（k）、y（k）和ak、bk分别存放在不同的存储器中，单独编址，加快数据处理速度。同时，考虑到x（k）、y（k）可能同时对存储器读写，将读、写数据总线分开，进一步提高性能。图2就是采用类Harvard结构设计的滤波器的结构图。  图2*包含一条指令流，三条数据流。指令流用于配置滤波器的和实现滤波器的读写控制；数据流的D—BUS1用于Y（n）的写回，D—BUS2用于X（n）、Y（n）的读出，Coef—BUS用于滤波器系数的写回和读出。因为系数存储单元和X（k）、Y（k）存储单元都采用双端口SRAM，所以，可同时进行读、写操作。 运算单元采用算术累加器（MAC）实现。MAC由乘法器和加法器组成，其中，乘法器因为速度的限制，通常采用基于查找表（LUT）的并行分布算法（DA）实现，但该算法占用硬件资源较多，对实现的滤波器的阶数有一定限制，在本电路中不宜采用。在综合考虑面积和速度两方面因素后，最终选用Booth乘法器实现。整个电路的硬件结构图如图3所示。  其控制逻辑中的配置寄存器（32bits）设计如表1所示。  需要特别说明的是，在对MEM1和MEM2存放数据时，滤波器系数和X（k）、Y（k）必须是一一对应的，从而使每次读数据时的读地址相同，简化寻址单元的设计。滤波器的运作是由状态机（逻辑单元）控制的，流程如下： （1）初始化系数存储单元，根据SP算出X（k）、Y（k）在MEM2中的分界地址SP＋N和SP＋M＋N； （2）从MEM1、MEM2的（SP＋j）单元读出数据送MAC计算，MEM2读出的数据写回（SP＋j－1）单元，j为0时的数据无效，不写回；当j为M＋N时，转步骤（4）； （3）j加1，重复步骤（2）； （4）一次Y（k）计算完成。将当前ADC的输入写回到MEM2的（SP＋M＋N）单元； （5）将本次计算所得的Y（k）送SP＋M，j复位为0，重复步骤（2）。 3 实现与仿真 按照上述设计思想，用Verilog对系统进行RTL描述，代码层次结构如图4所示，其中，F—TOP为顶层wrapper模块，连接MAC、STATEM、SRAM三个子模块。MAC实现图3中虚线所示的Booth乘加器，得到的乘积为32 bits数，然后经过舍入调整（rounding）将其转化为16 bits数；STATEM模块实现上文提到的控制流程；SRAM模块由系数SRAM和数据SRAM（存放X（k）、Y（k））组成，分别对应图3的MEM1、MEM2，为了方便后面的验证，直接调用Xilinx的SRAM单元RAMB4—S8—S8。  代码使用synopsys VCS进行仿真，通过debussy的PLI接口生成fsdb波形文件。在debussy中对波形（图5所示是波形仿真图）进行分析。当前的配置寄存器的值为0x0000018f，为三阶IIR滤波器。READ—EN为读使能信号，低电平有效。STATE—WE—LOC为写使能信号，低电平有效。RADDR—LOC和WADDR—LOC是存储单元的地址，地址范围从0到5，与三阶IIR滤波器对应；当WADDR—LOC为5时，写入的是X（k），下一时钟周期变为2，写入Y（k）（标尺线所对的值0x000a，已经过rounding处理）。XIN—LOC和YIN—LOC是MAC的输入数据。STATE—LOC和YIN—LOC是MAC的输入数据。CUR—STATE为状态机的状态变化，可以看出，与前面的状态含义和状态机实现策略一致。这里，读写地址在整个运算过程中都占用两个时钟周期是为了保证MAC运算的正确完成，当X（k）和计算所得的Y（k）写回时，不涉及MAC运算，因此，只分配一个时钟周期。  为了确保滤波器以及整个控制系统设计的正确性，我们选用Xilinx Spartan2的XC2S50系列做FPGA验证。首先，在synplify中生成网表文件（edf），然后，通过Xilinx ISE生成带延时信息的单元网表文件（v）和线延时文件（sdf），用于在VCS中进行后仿真，最后生成FPGA下载文件（bit）。XC2S50硬件占用情况如表2所示。表2所示是FPGA资源分配表。  该滤波器在光盘伺服控制电路中的应用表明，激 光头的恢复时间、稳态误差等计数参数均满足实际要求。该单元可直接用于伺服芯片的聚焦寻迹模块。 4 结束语 文中介绍了一种通用可配置滤波器的设计和实现。通过对该滤波器的配置可实现不同阶数和类型的滤波器，从而加大以数字滤波为基础的伺服控制系统应用的灵活性。 |
