一种基于MCU的智能流量监控系统设计

发布时间:2010-8-17 13:22    发布者:lavida
关键词: MCU , 监控系统 , 流量
1 引言

在工业生产过程中,各种流动介质的计量问题及流量的精确测量己成为当前工业测控系统、能源计量管理等领域的一个重要内容。同时在石油化工、食品医药、加工制造等行业也都离不开流量计量问题,于是流量监控就在诸多学科的共同关注下迅猛地发展起来,流量技术也吸收应用了多种多样的科学规律和工艺手段。几乎对于任何流体人们都可以想到测量它的方案。流量监控仪就是在这样的背景下出现在智能仪表大家庭中的。

2 流量监控系统整体方案

流量监控系统是流量计的二次仪表,它接收一次仪表、变送器的信号,进行处理和运算,并将计算的结果由显示、控制单元进行显示和累积。近年来生产的工业流量计都是由一次仪表、变送装置及二次仪表构成的一个流量测量系统。流量显示控制在流量测量系统中起着极其重要的作用,从某种意义上讲,它的质量优劣代表了整个流量计的质量好坏。对于流动波动或不断变化的各种工业流体介质,没有高性能、高运算精度的流量显示控制系统,不可能准确测量流量。

一个智能流量监控系统就是要充分利用单片机体积小、功能强大、价格便宜、可靠性高等优点并配合一些外围器件,通过编制合理的软件程序完成流量高精度的控制的较先进的一种计量系统。它可以充分利用系统的软、硬件资源,方便完成高精度的补偿运算,并根据配接的流量传感器类型通过良好的人机界面完成参数设置,调用不同的数学模型完成相应的控制。

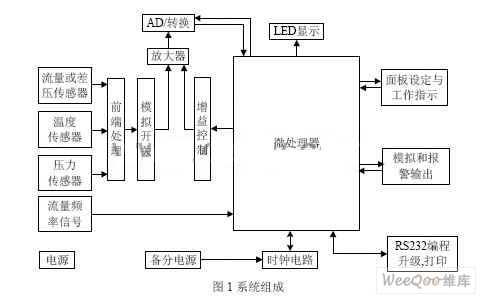

流量监控系统的智能化就是要求这样的系统容易实现与各种不同的一次仪表配用,可以根据一次仪表自动选择相应的数学模型进行运算,同时考虑工况进行补偿以提高测量的精度。系统的整体设计思路:在控制系统中设置二级参数,二级参数的设置通过面板上的按键完成,系统的显示和控制要以二级参数的设置自动选择运算公式。本文以Philips公司的P89C51RD2HBP微处理器作为核心,构成高性能流量监控系统,其系统组成如图1所示。



3 流量监控系统信号的测量

一个完整的智能测量系统包括硬件和软件两部分组成,在流量监控中输入的信号种类比较多,一部分是流量信号,另一部分则是与流量息息相关的物理量信号,例如温度、压力等,这些信号直接影响流量监控的精度,特别是气体流量的测量。因而,这里着重介绍这些信号的采集、处理方法以及相应的补偿分析。

3.1 热电偶测温度及补偿

由于在流量监控中涉及到温度补偿,所以温度信号也是仪表的一个重要输入信号。工程上大多采用使用广泛的热电偶、热电阻以及温度变送器来进行温度的测量。因而,在系统中就要对这些信号进行相应的处理。

对于热电偶的测量,实际上是测量热电偶输出的毫伏电压信号。通过热电偶电压采集电路将毫伏信号采入,经过A/D转换后,再通过测量程序的多次修正,得到热电偶毫伏电压信号的数值,之后查相应的热电偶分度表,从而得到温度值。图2为热电势采集电路。



3.2 热电阻测温度及补偿

热电阻测温度是利用某些导体或半导体材料的电阻值随温度变化这一性质来做成温度测量敏感元件,通常采用的有铂热电阻Pt100、铜热电阻Cu50o这些材料的电阻随温度变化而改变,通过测量电阻值再根据阻值和实际温度的对照线性表就可以推算被测对象的温度。这类传感器主要用于低温和中温范围内的温度测量。

为了准确的测量电阻值,消除引线电阻的影响,我们采用三线法测量电阻。具体的电路图如图3。



3.3 变送电压、电流信号的测量

在流量监控系统中,由于有变送器输入的温度信号、压力信号、差压信号、流量信号等,所以就必须设计针对变送输入的0-5V和1-5V电压信号的测量以及0-10mA和4-20mA的电流信号的测量。

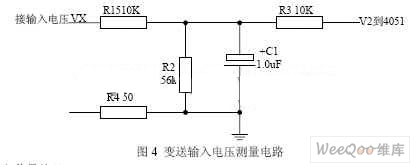

对于电压信号的测量,因为我们采用的A/D转换芯片在基准电压为0.5V时,测量的电压范围为0-1 V,所以要先对大电压信号进行相应的衰减后才能进行有效的测量。我们所用的测量电路为图4:



3.4 输入信号处理

在测量流量时,各种传感器送来的信号都要进行抗干扰处理,否则将会被噪声信号埋没。比如当测量毫伏输入信号时,如果不加处理,那么很小的几个毫伏的信号将会被埋没,因为A/D转换器对输入的信号幅度也有限制。另外对电流信号也不能直接的测量,要将其转换为电压信号后才可以测量。所有这些都要求对输入信号进行适当的处理,因此我们引入了小信号处理电路。还有对各种信号的放大倍数要求也不一样,我们采用了程序适当的控制增益的方法。

由前面的内容可以知道,在系统中涉及的信号类型较多,各种信号范围各异,由于体积的限制以及考虑到成本,故在多路信号的检测过程中,多个通道共用一个放大器。信号经放大处理后送至A/D转换器,由于各个输入量传送到放大器的信号电平不同,放大器的增益也应不同。一般情况下,应使被转换量的数值大小落在A/D转换线性特性区间内,并尽可能使模拟量信号输入采用小放大倍数,即根据未知参数量值的范围,自动地选择合适的增益和衰减,以切换到合适的量程。量程自动设置的方法是在采集通道中设置可变增益放大器,借助量程转换开关,控制其通断,获得所需的量程。

系统中此处电路的程控放大采用八选一多路模拟开关4051和运放OP07组成。多路开关4051用来改变放大器的增益,根据输入信号的大小,由单片机控制4051的选通,改变其反馈电阻的大小,从而达到改变放大器增益的目的,实现量程的自动切换。

模拟开关部分4051和运放OP07完成将信号输入前端测量的热电偶、热电阻、电流、电压信号全部转换成0-1V内的小电压信号。程序自动完成对信号的识别后,控制第一片八选一模拟开关4051完成对送往放大器信号的选择,程序通过对第二片4051的控制完成对放大倍数的选择。

4 功能电路

信号的测量只是流量监控的前期工作,要实现流量监控的智能化就要设计功能完整的电路,完成数据A/D转化、根据数学模型进行控制处理、参数设置及结果显示、打印及输出等。

4.1 系统电源

为了减轻系统硬件重量和体积,同时综合考虑系统对电源的要求,需要双5V电源供电。对硬件电路参数分析,经计算选用+5V(1A), -5V(200mA)非对称高频电源模块HAW6-220D5F。其转换效率典型值为80%;开关频率100KHz;具有保护(过压,过流,过热,短路保护)和自恢复功能。

4.2 打印接口和输出

另外系统根据设计要求设计了打印机接口和输出接口。打印机接口采用RS232协议,可外接一个微型打印机。变送输出采用一般的数模转换器DAC0832,该芯片与微处理器完全兼容,具有8位分辨率。该芯片以其价格低廉、接口简单、转换控制容易等优点而应用广泛。采用DAC0832输出0-l 0mA、4-20mA, 0-5V, 1-5V信号。当需要输出信号为电压信号时,可将电流短路环短接。

4.3键盘与显示

在流量监控系统中由于要显示的数据位数较多,而单片机要实时的采集和处理现场数据,因此显示不能占用太多单片机的时间;同时系统的参数输入需要通过按键来实现,这就要求设计键盘和显示电路。系统中采用专门的显示驱动电路ZLG7289来驱动共阴极数码管,该芯片同时也可以接64个按键,如果有键按下,那么该芯片会输出中断信号,访问该芯片则会得到一个编码好的按键值,这样就可以进一步可以节省单片机查询按键的时间,而且为处理按键带来了极大的方便。

4.4 日历时钟电路

为了使系统能够记录发生的意外事件时间和打印当前时间下的累积流量和各种补偿参数值,我们设计了时钟芯片电路。时钟芯片采用Philips公司的PCF8583, PCF8583是内含I2C总线接口功能的具有极低功耗的多功能日历/时钟芯片,该芯片和单片机之间采用串行方式传输数据,另外该芯片提供256字节的RAM单元。

本文作者创新点:

在本系统的硬件电路的设计中,本着模块化的设计思想,设计了模拟信号采集处理电路,信号A/D转换电路,程序下载升级电路,显示和键盘电路,日历时钟电路,打印及输出电路,各个电路之间自成体系,同时又相互关联。程序下载电路利用单片机的ISP特性,使得系统开发完全摆脱了编程器,系统开发效率明显提高,系统开发成本降低。
