D类功放与FM接收机的整合应用
发布时间：2010-8-10 14:34
发布者：lavida
|

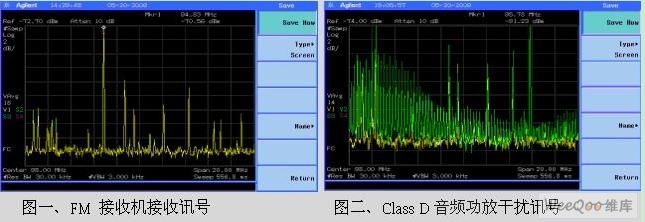

调频(FM)接收机在高传真音乐和语音广播中已经被采用好多年了，它能提供极佳的音质、讯号稳定性和抗噪声能力。近来FM接收机已开始出现在更多的行动和个人媒体播放器等市场应用中，为了电池续航力，在后级功率放大器选用上，与D类功放的结合是不可避免的趋势；但其最主要的问题为EMI的干扰。 坊间对FM的干扰解决方式采用金属材质的外壳屏蔽，以便衰减谐波辐射的干扰能量，进而使得FM接收正常。但当FM接收机与D类功放结合时, 此屏蔽方式便不适用，须从D类功放的EMI防治着手。 图一为一般FM接收机天线端的接收讯号。当D类功放动作时，其辐射出来的谐波讯号如没有效处理，结果将如图二，谐波讯号覆盖原有的FM讯号，使FM收讯品质下降，甚至无法接收。  EMI干扰问题可从辐射及传导两方面着手，阻隔辐射干扰PCB Layout及LC滤波器的选用是有效的处理方向。根据D类功放辐射的频带，调整output LC滤波器的组合，可有效改善FM收讯品质。如图三 : 原图二的干扰现象, 经合适的LC滤波器处理后，可消除D类功放的干扰问题。  经由电源/地线的传导发射也是另一干扰源，除PCB Layout上的隔离，耦合滤波器是该有的选择。 使用外部组件来处理FM接收机的干扰问题，确实可以有一定的效果。但衍伸出来较高的成本及外观尺寸等问题却不利于产品的推广。根本的解决之道还是要在IC内部来处理，现有的D类功放一般仅考虑单纯的EMI辐射规范，对于系统整合的干扰问题着墨不深，所以一直是系统上的一个干扰源，如何让D类功放更方便于系统的整合应用将是相关供应厂商的课题。 |
