四位串行段式液晶显示器EDM1190A的原理及应用
发布时间：2010-8-7 14:40
发布者：lavida
|

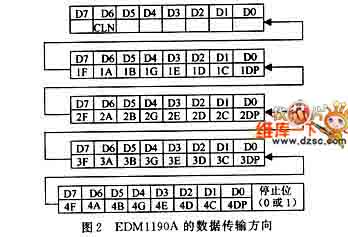

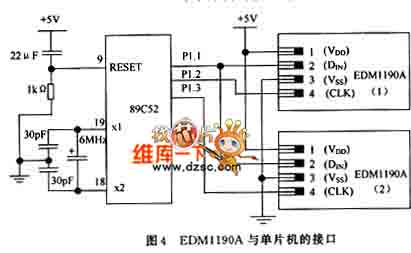

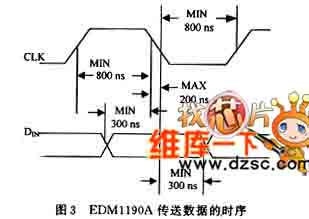

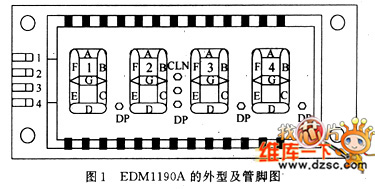

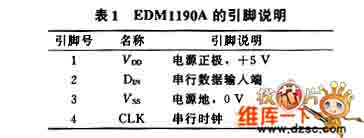

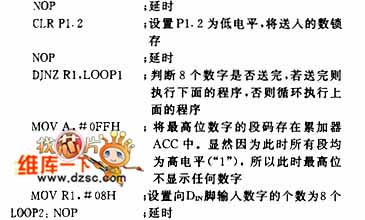

1.EDM1190A的性能特点及引脚说明 1.1EDM1190A的特点 EDM1190A段码式液晶显示器模块由LCD液晶显示器、驱动电路、8位CPU接口电路构成。他具有低功耗、抗干扰性强、温度范围宽等优点；此外，EDM1190A的输入接口信号可与CMOS和TTL电平兼容，而且他的4个引脚都具有静电保护电路。 1.2主要技术参数 （1）电源电压：＋5 V； （2）驱动方式：静态； （3）视角：6点； （4）显示容量：4位数字（带小数点）； （5）数据传输方式：串行； （6）显示方式：低电平显示； （7）工作温度：0～＋55℃； （8）存储温度：－20～＋70℃； （9）工作时间：＞50 kh。 1.3引脚介绍 EDM1190A的外型及管脚图如图1所示。 图1EDM1190A的外型及管脚图视阈尺寸为：54．2 mm×24 mm，字符高度为：9 mm×18 mm。图中最左侧从上至下的4个管脚分别是1，2，3，4脚。EDM1190A的管脚功能如表1所示。  2EDM1190A的数据传输原理 2.1数据传输方向 七段数码显示器中的每一位数字都由七段组成，分别将这七段记为A，B，C，D，E，F，G，小数点记为DP。其中第2，3位数字间的2个竖点记为CLN，这2个竖点是为了显示时间时，将小时和分钟值分开而用的。 EDM1190A的数据传输方向如图2所示。当显示数字时，首先从DIN脚（第2脚）依次输入8个数（0或1），用来控制CLN是否点亮（只要D6位等于0则CLN点亮，否则CLN灭）。接着再从DIN脚依次输入每个数字所对应的段码，按照先高位后低位的顺序进行移位传输。每一位数字所对应的段码如图2所示，当输入一位信号为“0”（低电平）时，点亮该段。注意，要想使EDM1190A显示出正确的数字，最后一定要向DIN脚再输入一位停止位，此位输入为0或1均可。  2.2数据传送的时序 EDM1190A数据传输的时序如图3所示。时钟信号CLK（第4管脚）同时又是LCD模块的片选信号。在高电平时将数据从DIN脚输入，接着时钟信号CLK变为低电平，然后经过一段时间后，即将所输入的数据锁存，这样就完成了一个数据的输入，按照这样的时序可以将信号逐次的由DIN脚输入，每显示一位数字（包括小数点）只需将一个8位二进制数移位输入DIN脚就可以了。  3 EDM1190A的应用 3.1EDM1190A接口电路的设计 EDM1190A与单片机的接口电路如图4所示。  2个LCD显示模块EDM1190A分别用来显示2个4位数。（1）和（2）两个EDM1190A的数据输入管脚DIN端都与单片机的P1．0口相连。单片机的P1．1和P1．2分别与（1）和（2）两个EDM1190A的时钟信号管脚CLK相连。预显示数字的二进制段码由P1．0口一位一位的输出，只要在P1．1和P1．2两个端口分时产生方波信号就可以控制在（1）和 （2）LCD上显示数字。 EDM1190A显示数字所对应的段码如表2所示。  3.2显示程序的设计 如图4所示，以第（1）片LCD的显示子程序来说42明EDM1190A的显示程序的设计方法。注意，无论是显示几位数字（1～4位），都必须严格按照图2的格式向EDM1190A的DIN脚输入二进制数。具体的程序及部分注释如下所示：   从上面的程序可以看出，从高位到低位送入EDM1190A的段码分别是0FFH，0DDH，83H，89H。由表2可知，此时第1个LCD显示的数字是“123”。 4结语 EDM1190A是一种美观实用、功耗极低的四位串行LCD显示模块，他与单片机的接口电路非常简单，特别适用于做便携式仪表。他不仅可完成四位数字的显示，还可以完成小数点、符号、时间的显示。 |
