RS-232串行通信消除干扰噪声的设计方法分析

发布时间:2010-8-7 14:39    发布者:lavida
关键词: RS-232 , 串行通信 , 干扰 , 噪声
1 通信线路的绝缘设计方法

RS-232的大噪声(干扰)容限可使接口可靠工作,避免对由外部加到导线上的噪声引起的数据错误。在一个充满了电子噪声的连接环境中,绝缘可以防止噪声在连接电路之间的耦合。绝缘通过将一个电路分成一个个独立的块来进行工作。这些块使用光和磁耦合来传送能量和数据,而过滤掉大部分的噪声。

绝缘可以隔开地线、数据连接,或者把两者都隔开。地线绝缘使得一个电路对电源震荡和在被附近电路共用的地线中的噪声有免疫能力。在长的连接中,地线绝缘还使得连接对从一端到另一端的接地电位差异有免疫能力。绝缘数据连接避免了噪声在连接和它所连接到的电路之间的耦合。

大多数的电路连接使用直接的办法,例如焊点或者诸如螺母接线端或压接这样的机械连接。利用电镀绝缘,一个电路的地线和信号线与其他电路没有电阻通道,或者直接的接触。相反,电路可以使用光或者磁耦合来传输能量和信号。绝缘还使得每个电路对另一个电路中的噪声具有免疫能力。

实现电镀绝缘的一般方法包括使用变压器来绝缘电源和使用光隔离器来隔离数据。在一个变压器中,在线圈绕组之间的磁耦合使得主线圈中的电流在次线圈中产生电流。光隔离器通过光敏电阻以及释放和探测可见或者红外波段中的能量的光敏二极管的方式来传输能量。以类似的方式,一个光纤——光学接口将二个电信号转换成在光纤中传输的光信号,并且在接收器中将光信号转换成电信号。

为了进行完全的绝缘,RS-232连接的每一端需要一个RS-232接口使用的一个绝缘的电源,以及一个绝缘的接口,用来穿过绝缘屏障传输信号。在RS-232连接中,SG是信号地。因为RS-232接收器读取的是信号线和SG之间的电压,一个SG上的噪声脉冲就能导致接收器误读一个逻辑电平。

在数字逻辑中,+5 V是对信号地以上5 V电压的一个简单说法。当一个电路使用不只一个电源的时候,即使电源的接地线没有相互绝缘,使接地通路保持独立,减少了从一个通路耦合到另一个通路的噪声。每个电源的接地线可以使用独立的电线和电路板,只要在电源处连接到一起。

含有模拟和数字电路的电路可以为每一种电路提供独立的接地线,只在一个电源附近的点,连接这两条通路。数字地线往往是有噪声的,因为数字输出在它们切换的时候产生了大电流,因此将它们和模拟电路分开就比较合理,这些模拟电路可能对微小的电压变化比较敏感。

1.1 安全地线

安全地线,或者保护地线,是1个大地地线连接,它通常是一个直径很大的部分埋在地下的铜导线或者镀铜管。1个电源插座上的3根导线中的1根就和安全地线相连,这个插座的另两根导线是带有220 V交流电压的火线和1根零线,带有220 V交流电的返回电流,零线连接到安全地线。这意味着所有建筑的电路零线通常在入口处有一个与建筑的连接。

安全地线在出现故障的情况下提供了一个对地的低阻抗通路。例如,在很多电源中,有1个端点将安全地线和电源的底盘相连。如果底盘没有接地并且1根松散的导线或者元件故障导致1个电压源和底盘相接触,这个底盘就可能携带高电压。如果底盘接地了,电流就会沿着这个低阻抗通路流向大地直到保险丝熔断,电路断开。

TIA/EIA—232标准中,有一个DCE可以有1个可移动的跨接来连接SG和安全地线。实际上,DCE和DTE上的SG线经常和一个安全地线相连。

1.2 大地地线

一个安全地线是一个大地地线。因为任何电气电路可以连接到大地地线,所以它往往不是一个安静的、稳定的参考,相反它可以携带大量的各种类型的噪声。可以产生接地噪声的因素包括设备开关切换、电源系统波动、电路故障、雷击或者任何引起电流波动的事件。噪声可以表现为倾角,尖峰脉冲,60 Hz振动,或者任何形式的磁、电场变化。

不同位置的大地地线相互之间可能有电气连接,也可能没有。它们是否相连,以及接地电压变化多大,部分取决于在接地线连接之间的介质的导电性能的好坏。

1.3共用接地线的影响

如果一个RS-232连接的两端共享一个共用的大地地线,并且SG线也接到安全地线,从所有源头来的接地电流将会寻找阻抗最低的通路:大地地线或者SG线。这种情况,有多个返回通路,被称作一个接地回路,显然这不是所希望的。如果两台设备处在不同的建筑内部,使用不同的电源系统,SG有可能比其他通路有更小的阻抗,从其他源头来的接地电流就可能在连接的接地线上找到它们的通路,这会导致连接中的一个有噪声的接地线。一个有绝缘的接地线的连接就避免了这个问题。

2 电源地线的设计应用

一个绝缘的接口要求为这个绝缘屏障的每一端提供一个电源。图2显示了两个绝缘的RS-232接口。每个接口使用一个双电源,如图1所示。在这个电源中一个变压器将220 V交流电转变成两个次级线圈中的低电压。一个线圈为计算机或者其他连接到光隔离器的设备端的电路提供电压。另一个线圈为RS—232接口提供电压。每个电源有它自己的接地线,并且这些接地线必须和一个大地地线、底盘或者信号地线没有共同的连接。这个接口可以使用两个完全分开的电源或者输出没有共享一个通用地线的电池,而不是有两个线圈的一个电源。如何掌握一个直流电源是否与大地地线绝缘了呢?在大多数用线电压供电的直流电源中,一个变压器将线电压降压到一个较低的数值,其他元件整流、过滤和调节这个电压的输出到一个稳定的直流电压值。在变压器的主线圈和副线圈之间需要的唯一的连接是主线圈中有电流流动时产生的磁耦合。这样,这个变压器就能够将电源输出与线电压导线和安全地线绝缘。实际上,有的数字电路电源的输出没有连接到安全地线。在输出端,因为电压很低,稳压器限制了电流,如果电路试图产生大的电流,一根保险丝就将电路断开。

在其他电源中,输出的接地末端连接到一个安全地,打破了这个绝缘。结果就是和其他还连接到安全地或者大地地线的电路的共享接地线。即使是这些电路处于不同的建筑中或者相距数千英尺,它们之间也可能存在一个连接。

有两线电源插座的电源可能看上去没有安全地线连接,但是零线在外接电路插入电源的时候,是连接到安全地线的。这个电源的输出只有在它的接地线没有和零线相连的时候才是绝缘的。

对于含有变压器的电源而言,可以用一个欧姆表来查看这个输出是否和安全地线绝缘。利用电源,量测在电源的安全地和这个直流输出的接地线末端之间的阻抗。如果这个欧姆表显示有连接,就表示没有绝缘。在电源内部、零线和安全地线应该没有连接。也可以用欧姆表验证这一点。

有的电源不使用变压器,它们仅仅是直接整流,降低和过滤线电压。在这种情况下,输出就没有与大地地线绝缘。即使是电源插座没有安全地线引脚,在外接电路插入电源的时候,零线也是连接到安全地线的。

3 采用光电隔离器

光隔离器穿过一个隔离的屏障来传输信号。一个光隔离器由一个与光敏电阻耦合的发光二极管构成。流过发光二极管的电流使得它以可见光或者红外线的方式释放能量。这些能量将这个光敏电阻打开,导致在这个电阻的发射极和集电极之间的低阻抗。这个发光二极管的基极可以留着没有连接。从基极到发射极加入一个电阻可以导致更快的开关速度,但是输出电流更低。

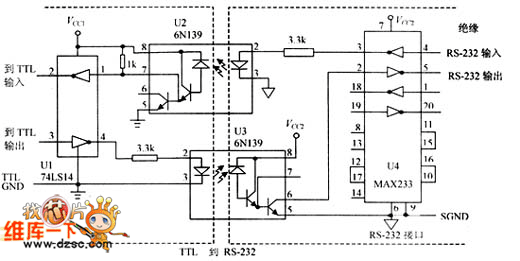

图2的接口使用了6N1398光隔离器,它是设计用来和LSTTL逻辑直接连接的。它们的增益很高达400%,但一个发光二极管的电流只有0.5 mA。在TTL到RS-232电路中,在74LSl4转换器的引脚3的一个逻辑低电平使得电流流过这个发光二极管,这就打开了相应的光敏电阻,使得它的集电极处于低电平。这个MAX233将这个信号反向,然后发送一个正的RS-232电压。

在74LS14引脚3的逻辑高电平关闭这个发光二极管和光敏电阻。MAX233位于引脚2的内部上拉电阻产生一个负的RS—232电压。

光隔离器在另一个方向上也是以类似的方式工作。一个负的RS-232输入使得MAX233输出一个逻辑高电平。这个逻辑高电平将发光二极管和光敏电阻打开,导致在74LS14的引脚1的逻辑低电平和引脚2的逻辑高电平。一个正的RS-232输入导致MAX233输出一个逻辑低电平。这个逻辑低电平关闭这个发光二极管和光敏电阻。一个上拉电阻将74LS14的引脚l拉到高电平,导致在引脚2处出现逻辑低电平。

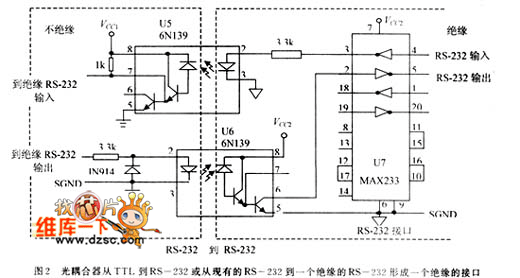

RS-232到RS-232电路显示了怎样通过使用一个RS-232输出来直接驱动一个发光二极管来绝缘一个现有的,未绝缘的RS-232接口。当RS-232电压为正的时候,这个发光二极管打开,并且这个绝缘的RS-232输出也是正的。当这个未绝缘的输出为负的时候,这个发光二极管关闭,并且一个二极管将这个电压限制在大约-0.7 V。在另一个方向上,电路类似于它上边的电路,除了因为这个未绝缘RS-232已经将信号反向,因而不需要一个LS74系列的反向器以外。





图2光耦合器从TTL到RS-232或从现有的RS-232到一个绝缘的RS-232形成一个绝缘的接口

对于最底下电路的VCC1,如果没有其他用途的话,可以在DTR或者RTS使用一个正的输出。这个电路在VCC1这一边的电缆应该较短。光敏电阻的开关时间是几微秒,这个时间长度不会在数据传输速度为20 kb/s或者更低的时候导致任何问题。对于更快的波特率,应该寻找一个开关时间为这个位宽度的1/10或者更短的发光二极管。

另一个实现绝缘接口的方法是为接口的RS-232—端使用一个独立的、绝缘的+12 V电源。这也使能够使用较便宜的1488/9驱动器和接收器。

此外,可以选用Max252接口,Max252是一个在一个单一的封装里的完整的、绝缘的RS-232接口。这个芯片包括一个石英谐振器和一个微型的变压器,这个变压器从芯片的5 V电源产生一个隔离的电源。它还有两个光隔离的驱动器/接收器对。

绝缘连接的另一种方式是使用光纤电缆来取代铜导线。光纤有很多优点,它们对接地噪声和电磁干扰有抵抗力,并且自身不产生电磁干扰。光纤电缆往往可以在1~2.5 mil之后才需要使用转发器。

4 电涌保护设计

电涌保护是使电路免受噪声或者破坏性电压和电流攻击的有效方法。理想的电涌保护应该吸收所有处在连接操作范围之外的电压和电流,而不在任何方面限制连接的传输。在实际工程应用中,可在连接中添加电容,以避免由于电压波动而造成的不良影响,因此也限制了最大的波特率。

在正常的操作中,这个保护设备表现出很高的电阻,因此事实上对于传输电路而言是不可见的。当线路存在一个高电压涌流时,保护设备打开,提供了一个到地的电阻通道。

两个有用的涌流抑制设备是TVS二极管和气电管。TVS(瞬时电压抑制)二极管在关闭的时候有很小的电容,且反应迅速(10-12 s),并且可以在很大击穿电压范围内使用。气电管要慢一些,但是可以在更高的电压下提供保护。有的连接两者都使用。每一种设备应该连接穿过一个接地跨接或者其他直接与大地地线的低阻抗连接。
