紧急求助，PADs怎么画Y型分支的等长线？

fengyuner · 发表于 2010-8-6 01:55:45

具体点说，一块DSP+2块SDRAM，地址线需要走等长
问题是，DSP上的线是同时与2块SDRAM连接的，每个SDRAM内的地址线需要等长。
这种分支结构的等长如何走？

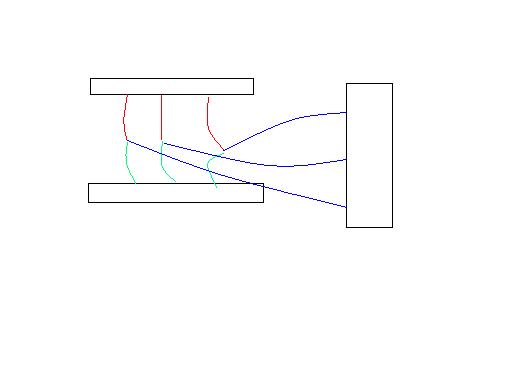

我下面画了个草图，连线歪歪扭扭的就是为了模拟实际元件引脚不对称的样子
我的目的是：所有的红色+蓝色线等长，同时呢，所有的绿色+蓝色线也等长
这种等长线怎么个走法？
谢谢~！~


fenghaili · 发表于 2010-8-6 08:20:08

最好的办法是：

分叉点肯定要打孔，那么把这个孔做成一个器件，体现在原理图里面。

然后就是，孔这个器件，到其他三个器件等长了。

fenghaili · 发表于 2010-8-6 08:20:08

最好的办法是：

分叉点肯定要打孔，那么把这个孔做成一个器件，体现在原理图里面。

然后就是，孔这个器件，到其他三个器件等长了。

fengyuner · 发表于 2010-8-6 12:21:31

回复3楼fenghaili：

版主你太有才了，这个办法也想得到，我现在试试先

Leisure · 发表于 2010-8-6 22:44:21

他就是个大才子！！！真的！！！
有啥问题都能解决！！！

fenghaili · 发表于 2010-8-8 18:53:27

他就是个大才子！！！真的！！！
有啥问题都能解决！！！
Leisure 发表于 2010-8-6 22:44

雷兄太谦虚了。。

RP兄排第一，你是老二，我是老三。…………

老郭 · 发表于 2010-8-8 19:17:12

哈哈，都谦虚起来了。
不，是互相吹嘘

pisces_ben · 发表于 2010-8-11 08:49:01

地址线要等长？

可以用T型线连，在交叉点添加T型点

lilac_eva · 发表于 2010-8-19 10:38:52

赞一个

pcbkey · 发表于 2015-2-4 17:41:34

支持一下
