首款整合双ARM Cortex-A9 内核和DDR3的处理器(ST)

发布时间:2010-8-4 10:44    发布者:嵌入式公社
关键词: Cortex-A9 , DDR3
意法半导体发布业内首款整合双ARM Cortex-A9 内核和DDR3(第三代双速率)内存接口的嵌入式处理器。新产品SPEAr1310采用意法半导体的低功耗 55nm HCMOS(高速CMOS)制程,为多种嵌入式应用提供高计算和定制功能,同时兼具系统级芯片的成本竞争优势。

新微处理器整合超低功耗技术和ARM Cortex-A9处理器内核的多任务处理功能,以及创新的片上网络(NoC)技术。双核ARM Cortex-A9处理器可全面支持对称和不对称运算,处理速度高达每核600MHz(在恶劣的工业环境中),相当于 3000 DMIPS。片上网络是应用灵活的通信架构,可支持多路不同的流量特性,以最具成本效益和能效的方式,最大限度地提高数据吞吐量。

内置DDR2/DDR3内存控制器和完整的外设接口,包括USB、SATA、PCIe(集成物理层)以及千兆以太网MAC(媒体访问控制器)。意法半导体SPEAr1310微处理器适用于高性能嵌入式控制应用市场,包括通信、计算机外设以及工业自动化

高速缓存与硬件加速器和 I/O模块的一致性能够提高数据吞吐量以及简化软件开发过程。加速器一致性端口(ACP)结合芯片的NoC路由功能,可满足硬件加速和I/O性能的最新应用需求。ECC(错误校验码)保护功能可防止DRAM内存和二级高速缓存上的软硬错误, 可大幅延长故障间隔时间,进而提高系统可靠性。


SPEAr1310的主要特性:
•    2路千兆/快速以太网端口(用于外部GMII/RGMII/MII PHY)
•    3路快速以太网端口(用于外部 SMII/RMII PHY)
•    3路PCIe/SATA Gen2接口(内置PHY)
•    1路32位PCI扩展总线(高达66 MHz)
•    2路集成PHY的USB 2.0主机端口
•    1路集成PHY的USB2.0 OTG端口
•    2路CAN 2.0 a/b接口
•    2路TDM/E1 HDLC控制器,每路控制器每帧256/32个时隙
•    2路HDLC控制器,用于外部RS485 PHY
•    I2S、UART、SPI、I2C端口
•    具有触摸屏和重叠窗口功能的HD显示控制器
•    存储卡接口
•    安全硬件加速器
•    安全引导和密钥存储功能
•    省电功能

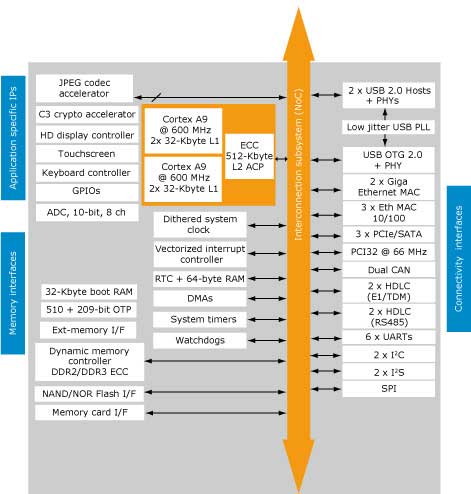

SPEAr1310已开始提供给主要客户进行性能评估和原型设计。关于意法半导体的SPEAr系列嵌入式系统级芯片的详细信息,请访问 www.st.com/spear
