显卡的最新进展

@︻$▅▆▇◤

顶一个。

wangkj

sdram clk 上升沿之前，数据必须准备好，
而不是上升沿时，同时准备数据。
这个是测试代码，所以，只有1/4的数据是正确的。
        for(j=0;j<768;j++)
         for(i=0;i<1024;i++)
          {
            cursor(i,j);
            delay1ms();
            spi_write16(0);
          }

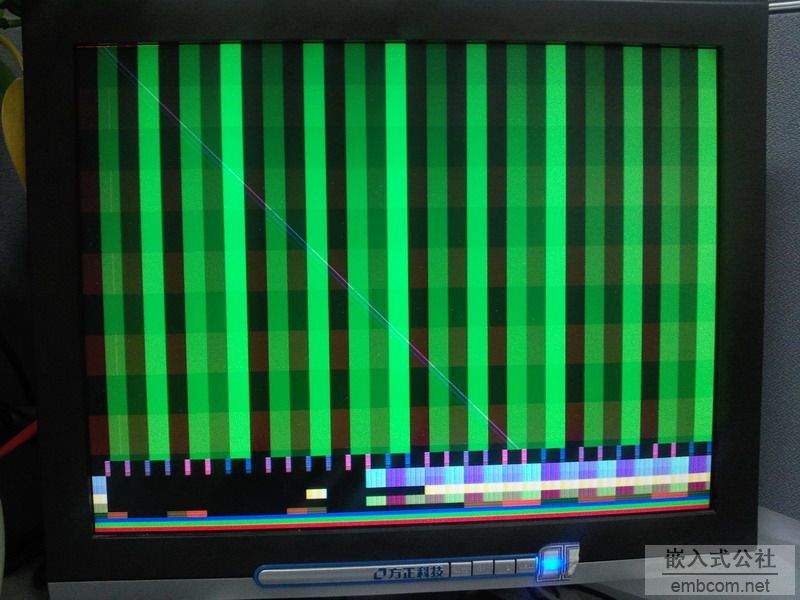

本来是全黑数据，结果，只有1/4的是全黑的。也就是1/4是正确的。
明天得改变整个程序的结构。
用fifo就是繁琐，为了性能，俺忍了。继续努力。

wangkj

for(j=0;j<768;j++)
                  {
                    cursor(j+20,j);
                        delay1ms();
                    spi_write16(0x3f<<5);
                  }
        for(j=0;j<768;j++)
                  {
                    cursor(j+30,j);
                        delay1ms();
                    spi_write16(0xf800);
                  }
        for(j=0;j<768;j++)
                  {
                    cursor(j+40,j);
                        delay1ms();
                    spi_write16(0xffff);
                  }
这几条彩线，位置都对，颜色部分对。比昨天好多了，昨天是全错。

一朝成名

@︻$▅▆▇◤

狂顶！

wangkj

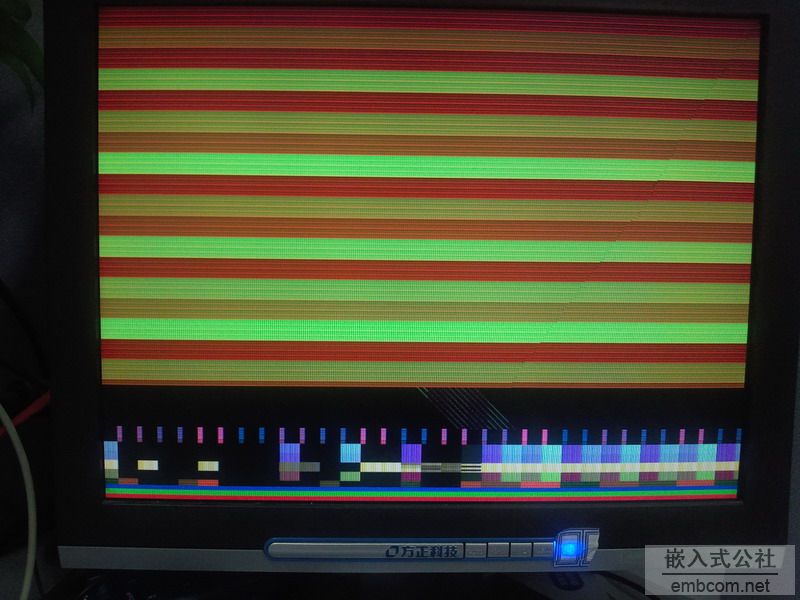

数据没有写入，明天检查，这是090904改版以来，头一次刷新正常。
这次结构做了很大调整。

估计是某个变量没控制好。明天好好检查。

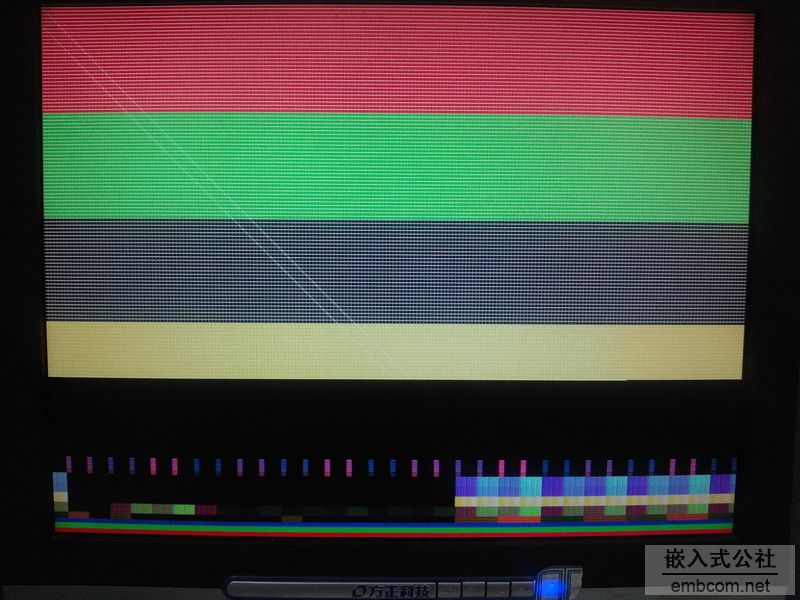

wangkj

显示的数据是090904的程序写入的，
sdram其实几分钟不刷新数据都不会丢失。只是可能有几个错误数据，大部分是没问题的。
如果真的想sdram数据消失的话，只能等一天。这时候，读出来的就是混乱数据了。

读取的数据，和读取方式还有关系，不同的读取方式，读取是的乱码非常不同。

但是，如果是正常数据，不同的操作方式，回读的就是正常的了。

估计是sdram中的电荷电压处于临界态，不同读取方式，电压不同，比较结果不同所致。

ecgui.com

很不错！加油！

wangkj

原来的采用epm570的已经完全成功驱动1024*768,无等待状态输入。
epm240没有实际焊接，但支持480*272的编译结果是93%逻辑占用，应该可以用。
如果采用epm240和busy信号，应该支持640*480 25Mhz点频应该没问题，
这应该是最低成本方案，可采用stc1052 3元的单片机，采用25M晶体，从

wangkj

单片机的clk_out输出的震荡信号同时驱动8元的epm240,外加2元的sdram,总共成本应该能控制到15-20元。

如果谁有大量需要，咱可以考虑，这个低成本方案，我实在想不出来必要性。
否则，还是考虑新能更好的a3p060方案吧，这个更通用。性价比更好。这个得等一段时间。我正在努力调试中。
有时候，成本不是最主要的，主要的是有钱赚。

wangkj

我放弃epm570是因为只想支持一种cpld,不想同时支持几种，1024×768性能没有差异。
但更高分辨率，或者做更复杂的事情，epm570就不够了。
现在，同样价格的a3p060我才用到了50%的资源，哪怕支持到1920*1200也不会增加几个单元。
剩下的单元，可以做更多的事情。

@︻$▅▆▇◤

wangkj

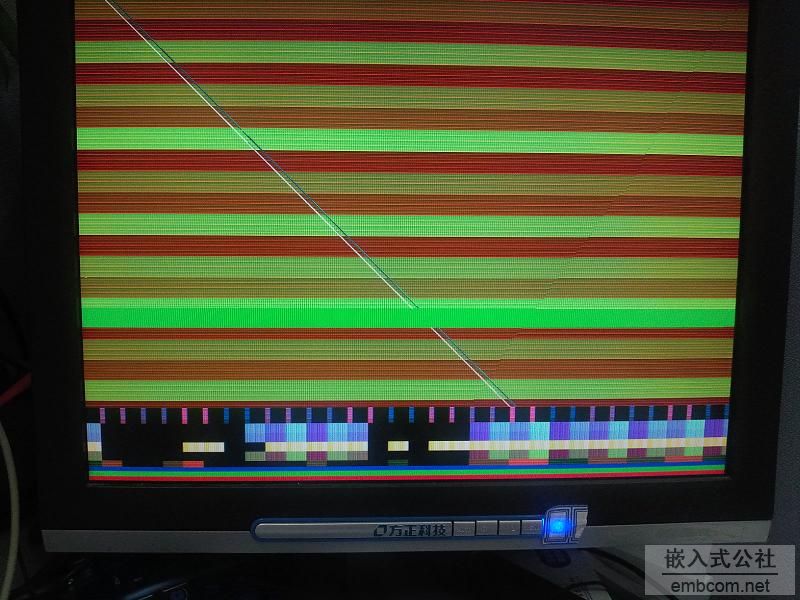

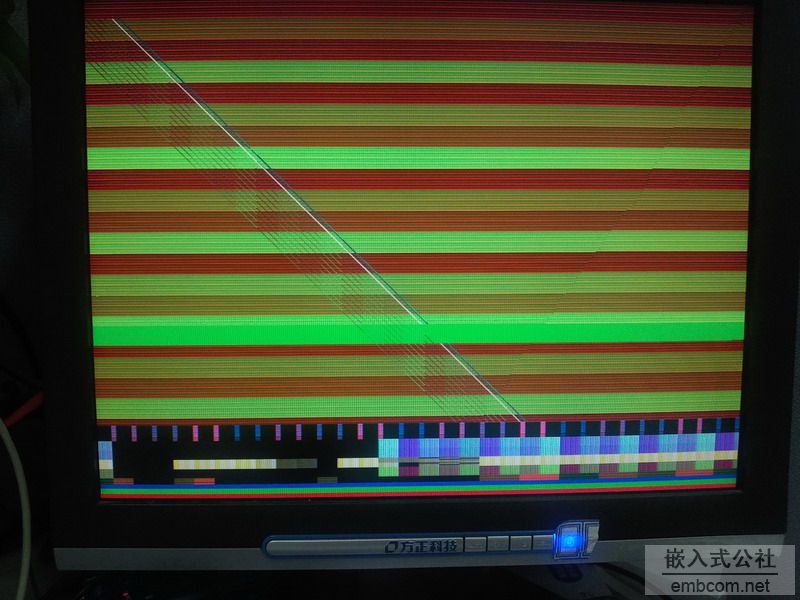

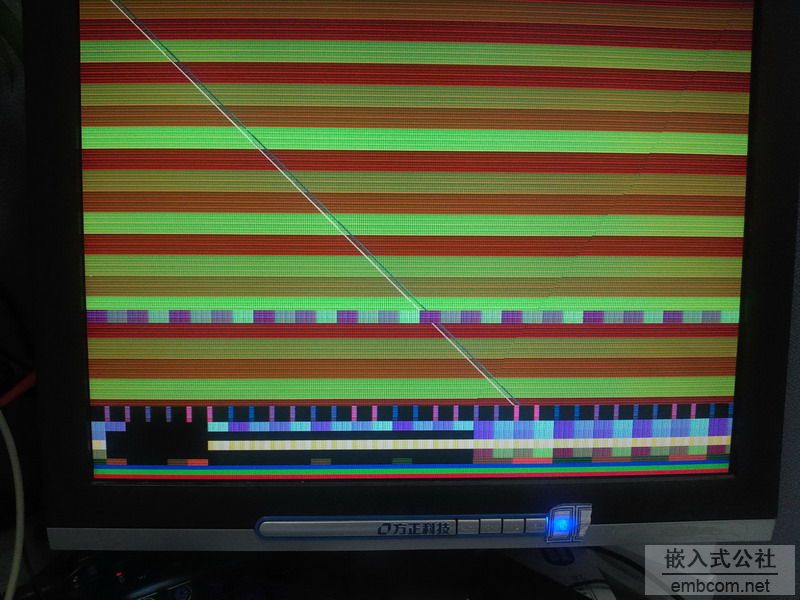

这是最新结果，写数据不闪屏了，写入的第二个数据是对的。第一个可能是色彩数据可能和光标位置相同。写的数据好像少了几个。
快速刷屏，屏幕非常稳定，上午是狂闪。刚刚修正的这个bug.
希望下周能完成调试。

wangkj

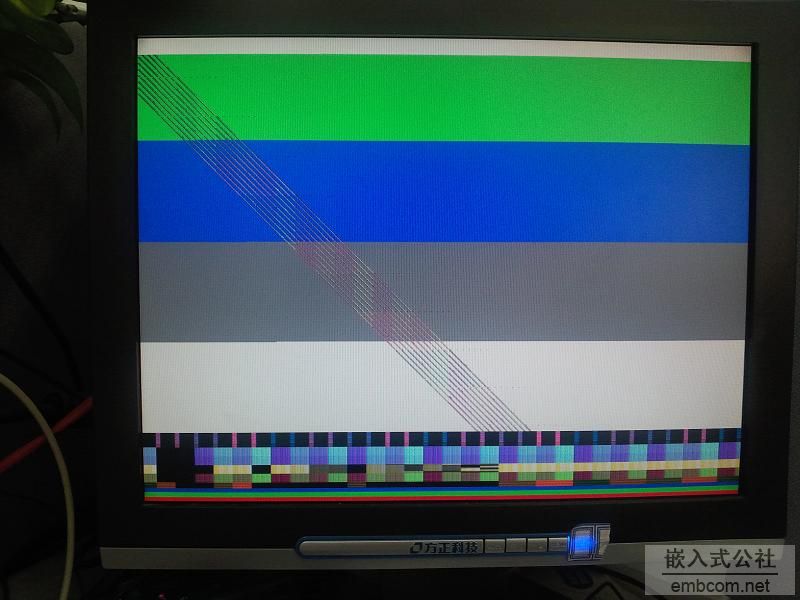

斜线如果成白色，如果单色色块不多那么几个像素，就完全正常了。
继续调试，周末虽然没干活，但一直再思考。今天这是刚刚改进的控制程序。

wangkj

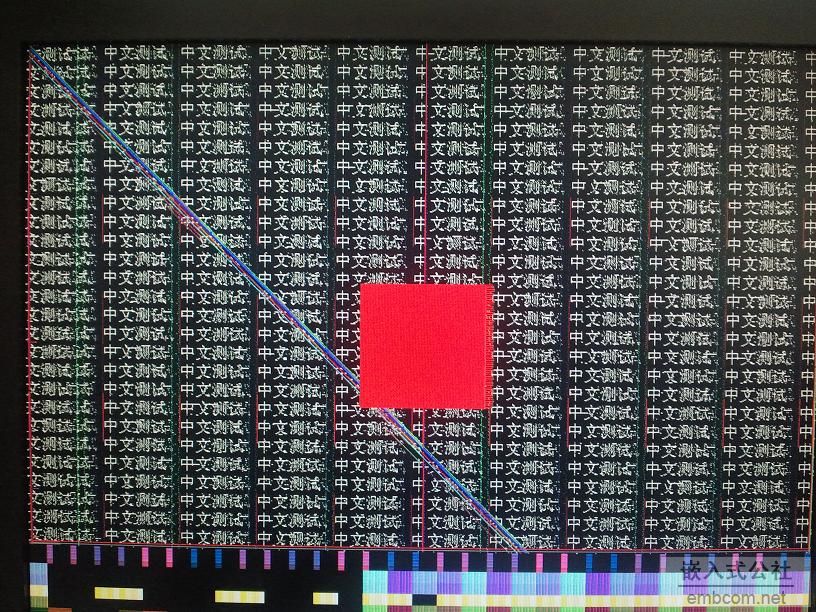

有些糊，但是大致还算正确。

wangkj

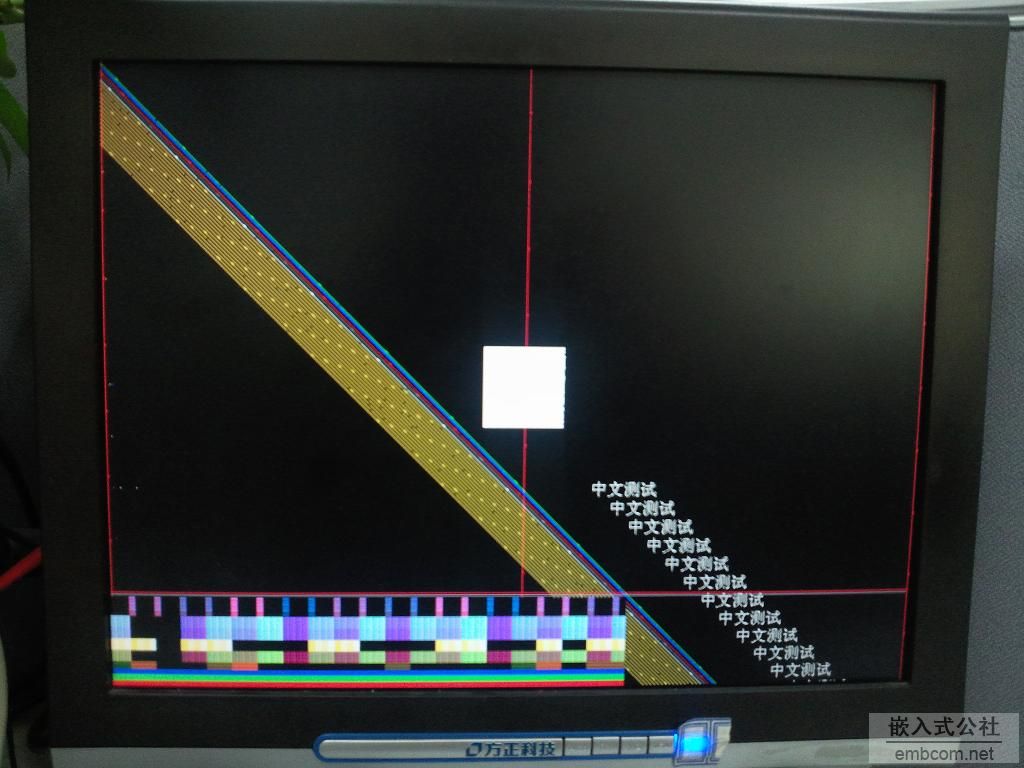

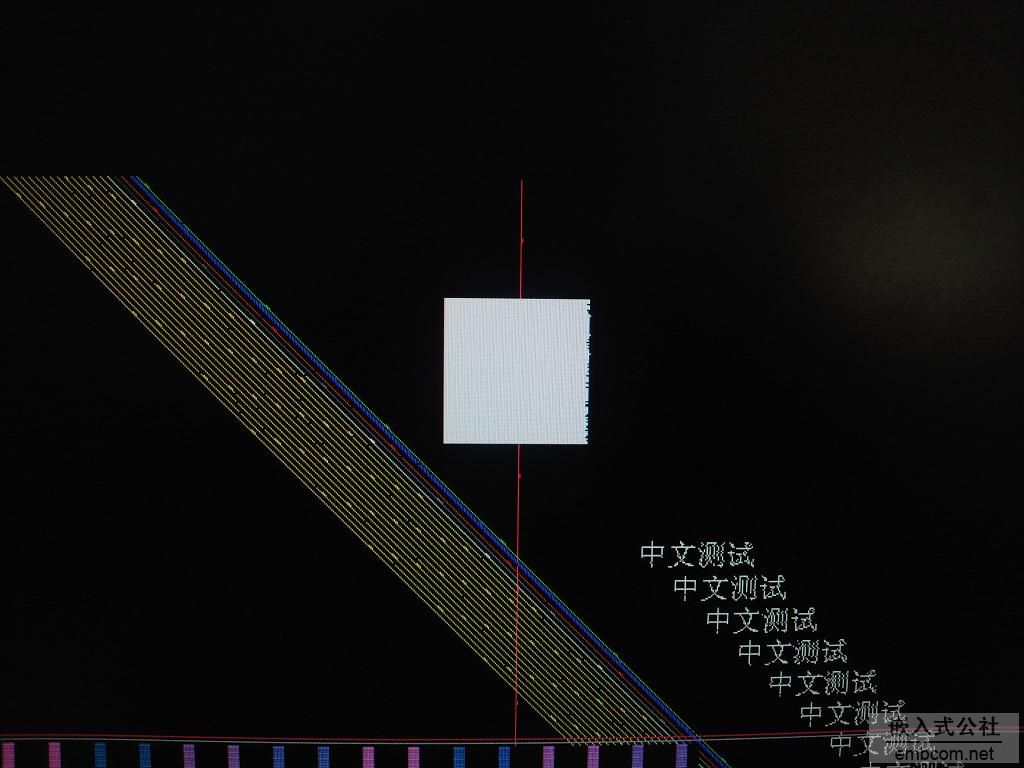

这次，写入位置和颜色完全正确了，只是多了些拖尾，这是sdram写入信号没处理好。

wangkj

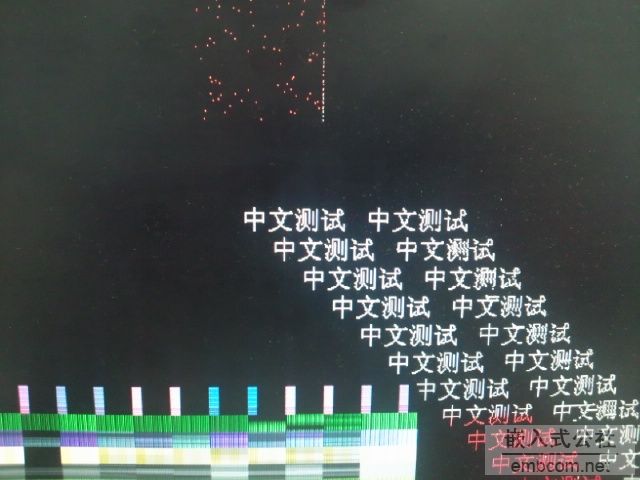

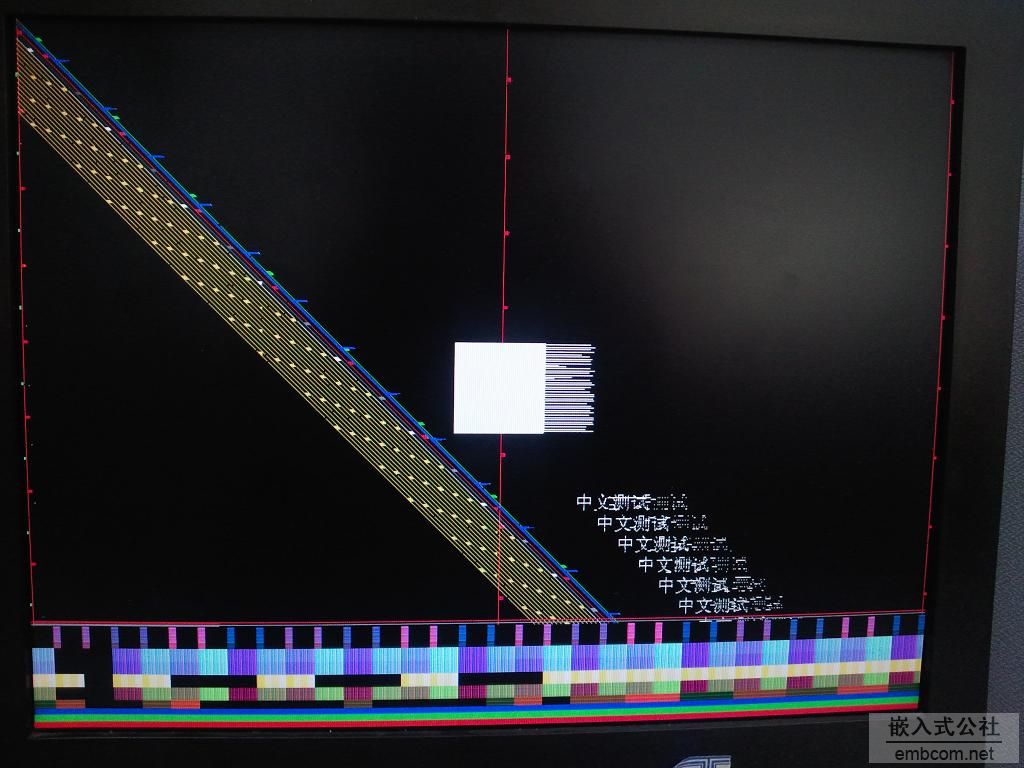

更进一步的改进，效果更好了。继续改进中。

wangkj

for(y=500;y<768;y+=24)
           for(i=0;i<24;i++)
           {
             cursor(100+y,y+i);
                for (j=0;j<88/8;j++)
           for (k=0;k<8;k++)
            {
              if (((pic[i*(88/8)+j]<<(k)&0x80)==0x80))
                 spi_write16(0xffff);//0xffff;
              else
                 spi_write16(0x0);
            }
            }
        for (j=0;j<768;j++)
                {
                                  cursor(514,j);
                                  spi_write16(0x1f);   //for(n=0;n<1;n++);清屏 延时用2足够了，如果硬件规格高，可以省略。
                                }
        for (j=0;j<768;j++)
                {
                                  cursor(1,j);
                                  spi_write16(0x1f);   //for(n=0;n<1;n++);清屏 延时用2足够了，如果硬件规格高，可以省略。
                                }
        for (j=0;j<768;j++)
                {
                                  cursor(1018,j);
                                  spi_write16(0x1f);   //for(n=0;n<1;n++);清屏 延时用2足够了，如果硬件规格高，可以省略。
                                }

                for(k=0;k<100;k+=5)
                {
                  for (j=0;j<768;j++)
                {
                                  cursor(j,j+k);
                                  if (k<5)
                                        spi_write16(0x07e0);//green
                                  else
                                  if (k<5*2)
                                        {
                                          spi_write16(0xf800); //blue
                                          spi_write16(0xf800); //blue
                                          spi_write16(0xf800); //blue
                                        }
                                  else
                                  if (k<5*3)
                                        spi_write16(0x1f); //red
                                  else
                                  if (k<5*4)
                                        spi_write16(0x0821); //灰
                                  else
                                  if (k<5*5)
                                        spi_write16(0xffff);//白
                                  else
                                        spi_write16(0xff);//黄色
                                }
                }


            cursor(0,645);
        for (j=0;j<1024;j++)
                {
                                  spi_write16(0x1f);   //for(n=0;n<1;n++);清屏 延时用2足够了，如果硬件规格高，可以省略。
                                }
            cursor(0,648);
        for (j=0;j<1024;j++)
                {
                                  spi_write16(0x821);   //for(n=0;n<1;n++);清屏 延时用2足够了，如果硬件规格高，可以省略。
                                }
        for (i=0;i<100;i++)
            {
                 cursor(462,334+i);
         for (j=0;j<100;j++)
                {
                                  spi_write16(0x0ffff);   //for(n=0;n<1;n++);清屏 延时用2足够了，如果硬件规格高，可以省略。
                                }
                }
                for (j=0;j<25000;j++) {delay1ms();}
                for (j=0;j<25000;j++) {delay1ms();}
                cursor(0,0);
                for(i=0;i<768;i++)
                for (j=0;j<1024;j++)
                   spi_write16(0);   //for(n=0;n<1;n++);清屏 延时用2足够了，如果硬件规格高，可以省略。

                for (j=0;j<25000;j++) {delay1ms();}


                for(k=5;k<6;k++)
                {
                  cursor(0,0);//clear screen
                  for(i=0;i<768;i++)
                for (j=0;j<1024;j++)
                if ((i==j)||(i==j+k*5)||(i%k==0)||(j%k==0)||(i==0)||(j==0)||(j==1023)||(i==767))
                  spi_write16(0xffff);   //for(n=0;n<1;n++);清屏 延时用2足够了，如果硬件规格高，可以省略。
                else
/*                  spi_write16(0x0);  //delay1ms(); */
                                {
                                  if (i<150)
                                        spi_write16(0x07e0);//green
                                  else
                                  if (i<2*150)
                                        spi_write16(0xf800); //blue/
                                  else
                                  if (i<3*150)
                                        spi_write16(0);
                                  else
                                  if (i<4*150)
                                        spi_write16(0xf800|0x07e0);
                                  else
                                        spi_write16(0x001f); //red/

                                }

                  send_char('*');send_char(0xd);send_char(0xa);
        }

      }
  }

wangkj

这是测试源码。

wangkj

又一点进展
