例说FPGA连载64：AV视频采集之功能概述
发布时间：2017-1-5 17:01
发布者：rousong1989
|
例说FPGA连载64：AV视频采集之功能概述 特权同学，版权所有 配套例程和更多资料下载链接： http://pan.baidu.com/s/1c0nf6Qc
PAL/NTSC是常用的电视信号制式，它一模拟信号的方式传输，因其只需要一条传输线缆，而且传输距离远，可谓简单实用，因此在广播电视、安防监控等各种行业中广泛应用。 关于PAL/NTSC的更多介绍，大家可以参考百度百科。 http://baike.baidu.com/view/66463.htm 如图12.1所示，本实验工程非常接近实际应用。一台具有AV信号输出的摄像机连接到我们的SF-AV子板上的RCA端子。SF-AV子板上的AV解码芯片ADV7180能够将模拟信号转换为ITU656协议标准的数字总线信号输出。FPGA内部接收到ITU656标准的数据后，首先进行解码处理，将有效视频数据提取出来，FPGA内部的主要功能如下： ● IIC接口实现，用于初始化或控制ADV7180 ● ITU656协议解码，提取有效视频图像数据 ● 对隔行的AV视频信号进行插值，实现逐行显示 ● 将YCrCb格式图像转换为RGB图像 ● 使用DCFIFO对视频流进行缓存和时钟域的变换 ● 视频流缓存到DDR2中 ● 视频流显示在7寸800*480的液晶屏上

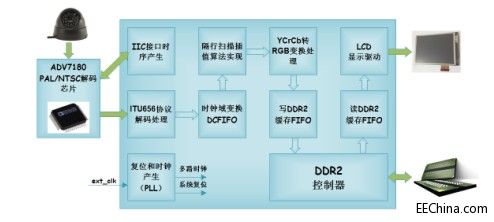

图12.1 工程实例10功能框图 |
