PCB设计软件操作之两种常见的差分信号设定方法

发布时间:2017-1-4 10:20    发布者:kdyhdl
关键词: PCB设计软件 , 快点PCB平台
上一期我们介绍了主流PCB设计软件
allegro操作
两种建立Match Group的方法
本期介绍
常见两种差分信号设定方法

方法一   :在命令菜单里建立差分信号

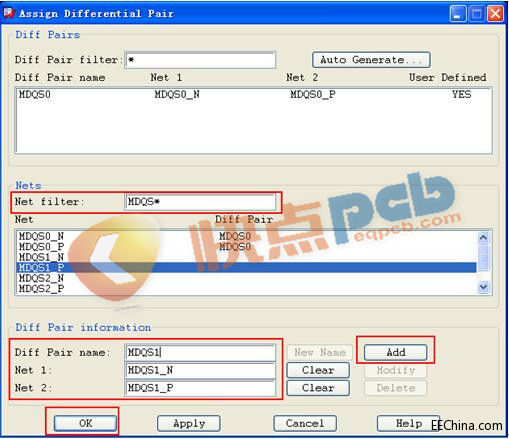

点菜单 Logic=>Assign  Differential  Pair…,弹出对话框

先给差分信号命名,依次点击想要建立的差分线网络,点 Add 完成差分线的建立,上面会显示你所建的差分信号的名称,如果还有其它的差分线要建立,可以继续在上图重复建立差分线,最后点 OK 退出。
方法二:   在约束管理器里建立差分信号

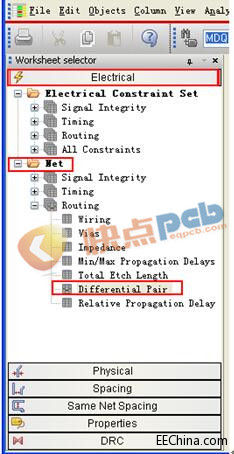

进入约束管理器界面,接着按下图所示展开 Electrical 的 NET

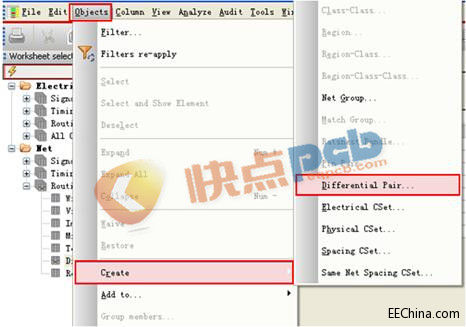

点击菜单命 objects=>CREATE=>DIFFERENTIAL PAIR 如下图所示。

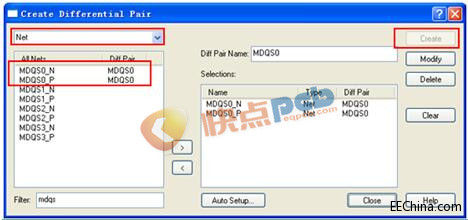

弹出 differential pair 对话框,如下图所示。

在左上角的下拉框中选择 NET ,然后在列表框中找到要建立的网络并双击,这样这两个网络就会添加到 selections 编辑框中, 在 Diff Pair Name 输入差分信号的名称, 然后点击 Create,点击 close 关闭对话框。
