快点PCB原创|高速PCB设计中两种最常见的差分信号设定方法

发布时间:2016-12-26 11:34    发布者:板儿妹0517
关键词: 高速PCB设计 , 快点PCB学院

PCB设计中差分信号的建立有多种方式,这里简单的介绍两种最常用见的两种设定方法:

(1)在命令菜单里建立差分信号

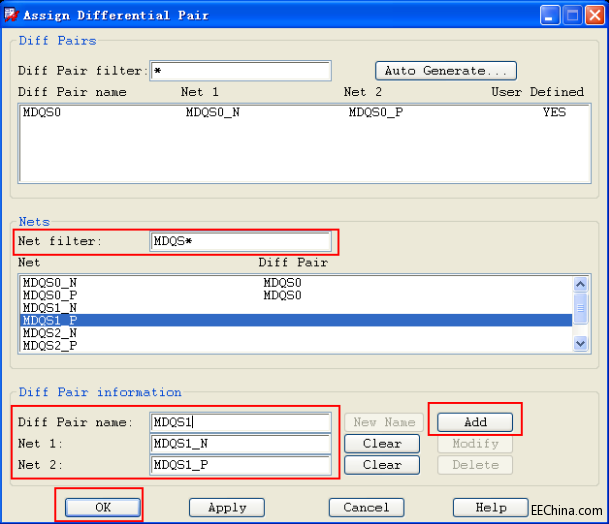

点菜单 Logic=>Assign Differential Pair…,弹出对话框。


先给差分信号命名,依次点击想要建立的差分线网络,点 Add 完成差分线的建立,上面会显示你所建的差分信号的名称,如果还有其它的差分线要建立,可以继续在上图重复建立差分线,最后点 OK 退出。

(2)在约束管理器里建立差分信号

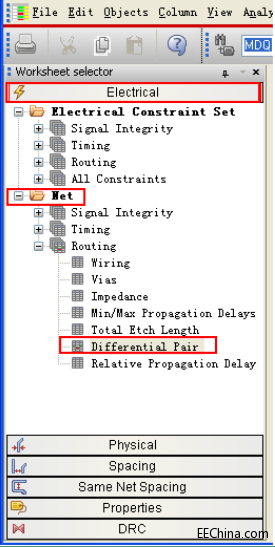

进入约束管理器界面,接着按下图所示展开 Electrical 的 NET。


点击菜单命 objects=>CREATE=>DIFFERENTIAL PAIR 如下图所示。

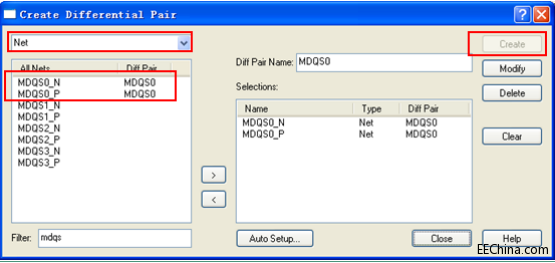

弹出 differential pair 对话框,如下图所示。


在左上角的下拉框中选择 NET ,然后在列表框中找到要建立的网络并双击,这样这两个网络就会添加到 selections 编辑框中, 在 Diff Pair Name 输入差分信号的名称, 然后点击 Create,点击 close 关闭对话框。
