NEC单片机的FIP应用

发布时间:2010-7-30 23:27    发布者:conniede
关键词: FIP , NEC , μPD780208 , 单片机
1 概述

日本NEC公司生产的μPD780208系列8位单片机属于78K/0家庭中功能较强的一种系列。根据内部集成的ROM和RAM容量的不同,μPD780208系列分为5个型号,μPD780208芯片是最高型号。该芯片内部集成了8位78K0CPU内核、60kB的ROM和2192B的RAM之外,还有1个FIP显示驱动/控制器、8位A/D转换器、2个串行I/O口、5个定时/计数器、3个定时器输出、1个可编程时钟输出、1个可编程蜂鸣器输出、4个外部中断源、12个内部中断源和1个测试输入。ΜPD780208支持双时钟,其电源电压范围为2.7~5.5V,可设定2种待机模式。其中的FIP(Fluorescent Indicator Panel)显示控制/驱动器是μPD780208系列所特有的,它的主要功能有自动读取显示数据,以实现硬件自动显示刷新功能;控制显示9~40段和2~16位FIP;通过编程自由设定位信号输出时序;并可编程调节8级显示亮度。另外,μPD780208的显示时序中还包含有键盘扫描时序,可输出键盘扫描信号;并具有较高的驱动能力,可直接驱动FIP显示器。

本文主要通过笔者在项目中的实际应用,给出将μPD780208中的FIP显示控制/驱动器用于显示和键盘扫描结合的应用方案。

2 设计方案

在笔者设计的项目中,要求μPD780208硬件平台有12位的9段VFD显示器和8×4的键盘输入,如果按照常规设计方案,由于显示控制与键盘扫描控制是相互独立的,键盘扫描需占有一个定时器。而本方案则使用显示控制/驱动器提供的键盘扫描时序来扫描键盘,因而不占用定时资源。这使是该设计方案的优点所在。(系统所用的晶振频率为4.9152MHz)。

2.1 硬件连接

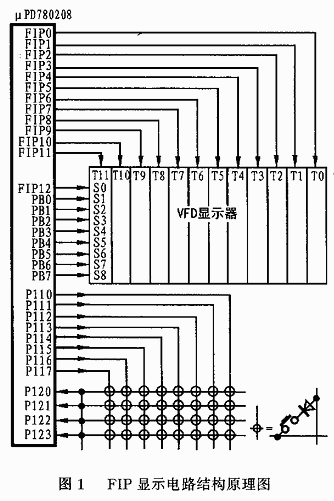

图1所示是μPD780208的FIP显示电路的结构原理图。应用时将显示端口FIP0~FIP11接VFD显示器的位控制器T0~T11,FIP12和P80~P87接VFD显示器的段控制端S0~S8。μPD780208的显示驱动器的驱动能力很强,因而可以直接连接VFD而无需驱动电路。端口P110~P117接键盘的8根扫描线,端口P120~P123接键盘的4根回读线。

2.2 初始化设置与资源分配

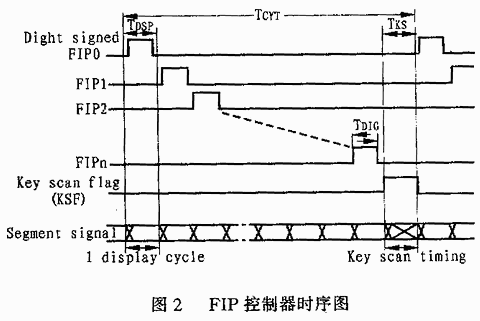

合理地设置显示模式寄存器DSPM0和DSPM1可将显示方式设置为12位9段模式,这时FIP显示RAM地址为FA60H~FA6BH和FA70H~FA7BH。FIP控制器的时序图如图2所示。图中n=11,TDSP为1位显示周期(2048/4.9152MHz=416.7μs),TKS为键盘扫描周期(TKS=TDSP),TCYT为完整显示周期(TCYT=TDSP×(12+1)),TDIG为位信号脉冲宽度(可编程改变)。

在FIP显示周期中,当处在键盘时序时,键盘扫描标志KSF被置1,其它时间被清零。当KSF置1时,将产生键盘扫描中断INTKS。在中断处理程序中进行键盘扫描和回读可用软件来设计。键盘扫描必须在KSF为1时进行,否则会造成显示混乱。1次INTKS的时间是416.7μs,这段时间可能来不及扫描完所有键。因此,该方案采用1次中断扫描一半键盘,2次中断完成一遍扫描的方式。

键盘的消抖动问题在扫描中解决,方法是当同一位置连续3次检测到信号,即在4个TCYT间隔(4×TCYT=21.667ms)中信号一直有效时,才判断该键被按下,否则判为抖动干扰。

3 软件设计

3.1 相关的数据结构和变量

使用的数据结构和变量的定义说明如下:

char PreKeyStatus[8]; /*前一次8列键的状态存入数组的低4位*/
char CurKeyStatus[8]; /*当有8列键的状态存入数组的低4位*/
char ScanData; /*当前用于扫描的数据*/
char RetData; /*临时存储回读的数据*/
char KeyBuff[10]; /*键盘缓冲区*/
char Khead; /*键盘缓冲区头指针*/
char Krear; /*键盘缓冲区尾指针*/
char ChatterCount; /*消抖动计数器*/
char ScanEnd; /*一遍扫描结束标志*/
char KeyChanged; /*按键改变标志*/
const char DisplayCode[0][2]; /*0~9的显示编码,每个编码占2字节*/

3.2 程序初始化

进行显示方式设置、I/O端口设置、中断系统设置始化的具体程序段如下:
DI(); /*关中断*/
DSPM0=0x00; /*9段显示,段显示方式,系统时钟4.9152MHz*/
DSPM1=0xB3; /*23位显示,亮度为2/16,显示周期为416.7μs*/
PM12=0x0F; /*P12端口的低四位用于键盘回读,设为输出模式*/
KSIF=0; /*清除中断请求标志*/
KSMK=0; /*清除中断屏蔽标志,允许INTKS中断*/
Khead=9; /*初始化键盘缓冲区*/
Krear=0; /*消抖动计数器置初值*/
Scandata=0x01; /*键盘扫描数据置初值*/
ScanFinish=0; /*一遍扫描结束标志置初值*/
KeyChanged=0; /*按键改变标志置初值*/
EI(); /*开中断*/

3.3 显示程序

下面的程序可实现在指定位置显示一个数字的功能。其中能数digit为要显示的数字,范围是0~9;position为显示位置,从右向左与0~11相对应。
void DisplayDigit(char digit,char position)
{if((digit<10)&&(digit>=0)&&(position>=0)&&(position<12)
/*在显示范围之内*/
{pokeb(0xFA60+position,DisplayCode[digit][1]);
/*编码的低字节*/
{pokeb(0xFA70+position,DisplayCode[digit][0])};
/*编码的高字节*/
}

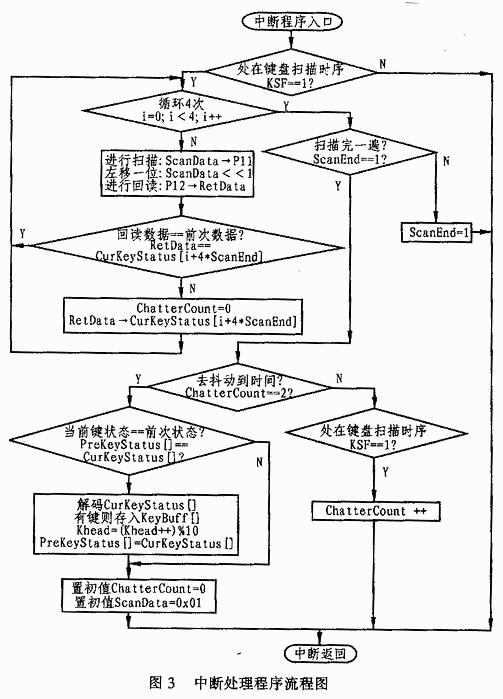

中断处理程序流程如图3所示。

4 小结


在其他单片机系统中,通常由软件定时中断来逐位刷新显示和扫描键盘,这样将增加软件的复杂性,并且会占用较多的CPU资源。而μPD780208所具有的FIP显示控制/驱动器可实现硬件的自动显示刷新功能,在初始位置完成后,软件的工作只是将显示数据按要求的格式放入FIP显示RAM区而无需额外编程,由于定时刷新显示的作由硬件完成,因此在很大程序上降低了CPU的资源占用率。同时,由于FIP显示时序中提供有键盘扫描时序,从而进一步简化了软件编程,并且减少了定时中断占用。这样,在单片机的资源并不丰富的资源条件下,FIP显示控制/驱动器的优越性得到了充分体现。
