PCB设计是一个考心思的工作,谁的心思密,经验高,设计出来的板子就好;因此设计时要极其细心,充分考虑各方面的因素,本期继续由快点PCB大神给大家分享在单板项目设计中,需要考虑的一些具体因素及做法。 下面,板儿妹带你看看具体的操作和做法吧!

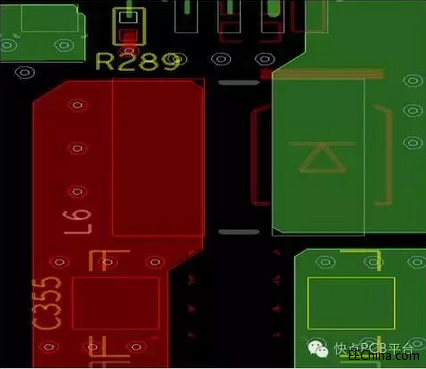

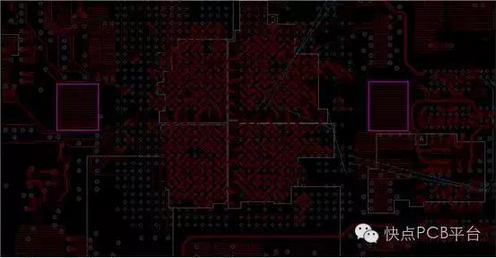

我们来看看修改前情况:

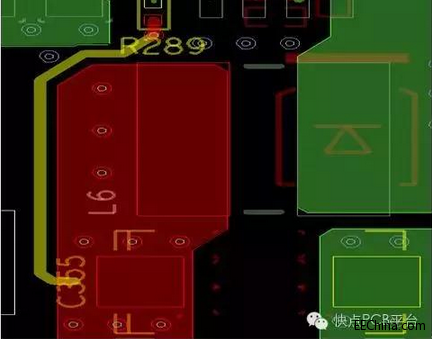

修改后是这样滴~

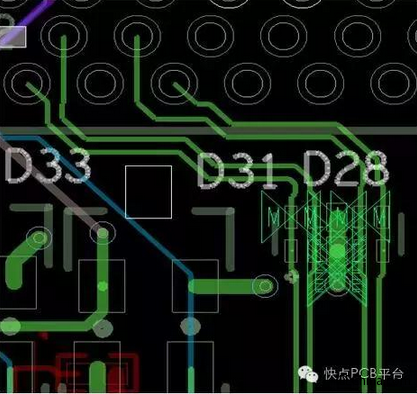

第2例:D28、D29及旁边的单路等防护器件走线时请注意右侧示意图,接口信号先经过防护器件再从防护器件到接口芯片,否则防护器件没有作用。
修改后:

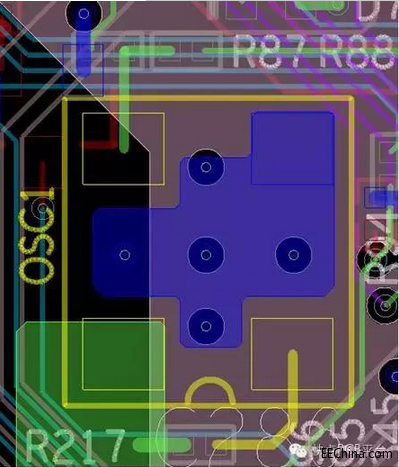

第3例:需要注意的是特殊器件出现方式。(其中过孔可用VIA8-BGA/ VIA8-GEN的孔)
第4例:贴泡棉的禁布区建议往外3mm 紫色部分周围2mm内不要走线和放器件(这里是压导电棉,需要防止导电棉变形碰到周围器件和导线引起短路)

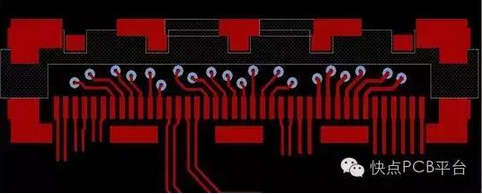

第5例:CLK/RST/RESET内层走线不能跨分割,信号与其它信号满足3W原则 第6例:Package Symbol: SX4-0705 的处理方式:

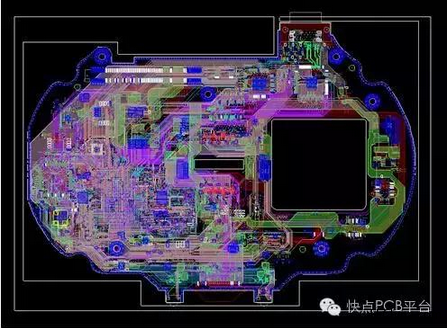

第7例:不规则板框加辅助边:(四边加成一个方形)

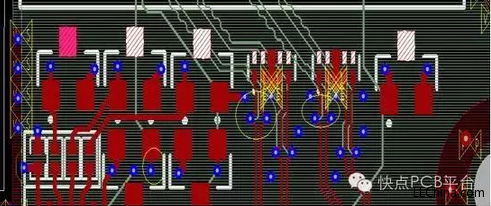

第8例:IC芯片PIN与PIN之间的间距小于或等于0.5MM的情况下所铺铜皮需要挖空
板儿妹还是非常感谢在今天这么特殊的日子里(11.24),我们的快点PCB工程师大神给大家分享在单板项目设计中一些经验。 为了感谢广大亲们在快点PCB平台的体验, 即日起关注我们快点PCB平台微信公众号(ID: cn_maxwell)加入周五抢红包活动啦,这周没抢爽,还有下周五。没有最壕,只有更壕,抢到你手软!鼓励携家带口~ |
