电源技巧：利用Altium简化多相和多模块电路板设计创建过程
发布时间：2016-11-21 13:38
发布者：eechina
|
作者：Sarmad Abedin 随着汽车和工业电力需求的增加，针对多相及基于模块化设计的需求也在增加。多相或多模块电路板的设计过程繁冗而耗时。在这篇Altium技巧文章中，将介绍如何轻松复制、粘贴现有原理图和布局，来创建多相或多模块设计。 步骤1：在Altium中建立一个简单的降压转换器原理图（图1）。
图1：Altium原理图 步骤2：更新印刷电路板（PCB），并布局组件。按照常规方法多边形灌铜，并连接所有的网络（图2）。
图2：Altium中的布局 步骤3：通过点击和拖动选择想要复制的组件；然后右键单击并选择复制（图3）。
图3：步骤3的屏幕截图 复制后，Altium会要求提供一个参考点；点击一个特定组件。 步骤4：如图4所示，在现有组件旁粘贴新组件。Altium将在每个参考标志旁添加“_1”，表示它是一个复制的组件。
图4：Altium中显示复制组件的布局 现在，已成功将组件复制到布局中，需在原理图窗口执行同样的操作，然后链接组件。 步骤5：在Projects（项目）窗口中右键单击该项目名称，然后单击Add New to Project（添加到新项目）；然后单击Schematic（原理图）（图5）。系统将提供一个新原理图表格，以便将组件复制到该表格中。
图5：步骤5的屏幕截图 步骤6：将图1中的原理图复制粘贴到新工作表。必须将“_1”添加到所有新的组件，然后才能将原理图与当前布局链接。操作时，可以使用Altium中的Smart Edit（智能编辑）选项。 步骤7：右键单击U1（新表），然后选择Find Similar Objects（查找相似对象）（图6）。在弹出的菜单中点击确定。

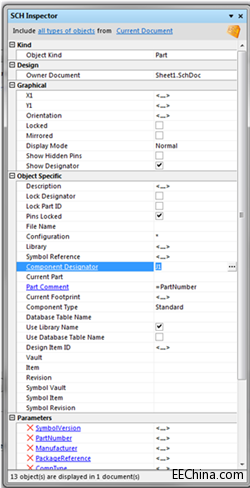

图6：步骤7的屏幕截图 Altium将突出显示原理图上的所有组件，并打开SCH Inspector窗口。 步骤8：单击Component Designator（组件标示符）右边的“...”按钮（图7）。
图7：步骤8的屏幕截图 步骤9：在Smart Edit（智能编辑）窗口中，单击Formula（公式）选项卡（图8）。

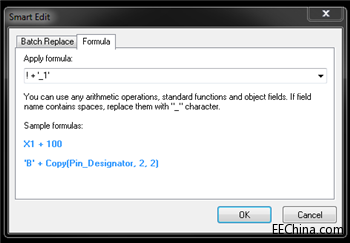

图8：步骤9的屏幕截图 步骤10：在应用公式字段中，键入“!+'_1'”（不加引号），然后单击确定（图9）。
图9：步骤10的屏幕截图 Altium将把“_1”添加到现有的参考标志符。现在将匹配布局（图10）。

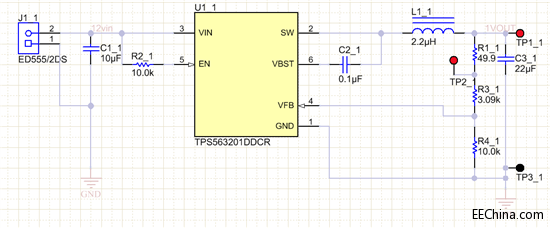

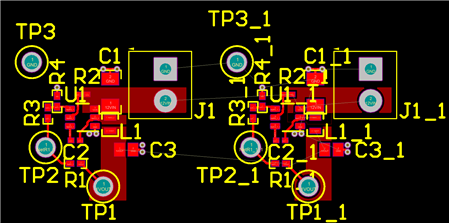

图10：修订后的原理图 步骤11：在原理图窗口，更新PCB（设计>更新），查看网络是否出现，如图11所示。
图11：Altium中修订后的布局 您还须将“_1”添加到不想与之共享模块的任何网络。遵照相同的Smart Edit（智能编辑）程序。 步骤12：右键单击任何网络标签。选择Find Similar Objects（查找相似对象），然后单击确定（图12）。Altium突出显示所有网络后，单击关闭想共享模块的网络，比如VIN等。
图12：步骤12的屏幕截图 步骤13：在SCH Inspector窗口中，单击Text（文本）右侧的“...”（图13）。
图13：步骤13的屏幕截图 步骤14：在Smart Edit（智能编辑）窗口中，单击应用公式字段，然后键入!+'_1'。单击确定（图14）。
图14：步骤14的屏幕截图 现在所有的网络旁边都标有“_1”，表示它们来自您的原始模块。新原理图表将类似于图15。

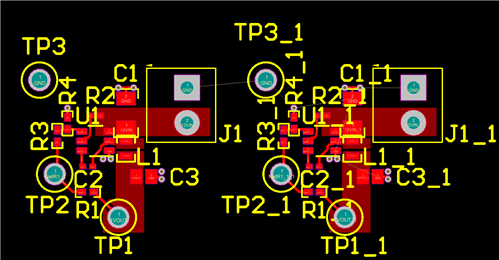

图15：修订后的Altium原理图 步骤15：更新PCB；将看到新的网络名（图16）。现在，两个模块/相位之间共享的唯一网络是GND网络。

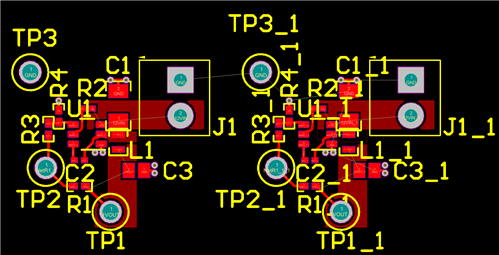

图16：Altium中修订后的布局 灌铜将被拷贝过来，但您需要将其重命名为新的网络（图17）。
图17：Altium中修订后的布局 当您在Altium中制作多相或多模块PCB时，这些步骤将会为您节省大量的时间，同时帮助设计师将他们的产品更快地推向市场。 尤其在电流共享设计中，布局即使有微小的差异，也会导致不均等共享。因此使用复制和粘贴的另一个重要原因是，它有助于减少由各个元件布局位置而产生的微小差异。 |
