手持电子装置用的电源和管理IC
发布时间：2010-7-30 11:13
发布者：lavida
|

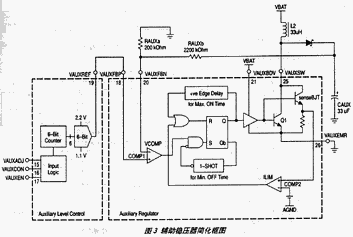

Motorola公司MC34280电源集成电路提供两个升压稳压输出和电源管理监控功能。两个稳压器都采用脉冲频率调制（PFM）,主升压稳压器输出可从2.7到5V外调节。内部同步整流于保证高效率（可达87%）。辅助稳压器可配置提供宽范围正电压（可用于LCD对比电压）,此电压可由外部电位器或微处理器调节,调节范围从+5V到+25V。 MC34280是为电池供电的手持装置设计的。它个有低启动电压（1V）和低静态电流（35μA）,特适合1到2节AA/AAA电池工作。监控功能包括：低电池检测,CPU上电复位和备用电池控制。应用包括：数字编制器和数字字典,个为数字助理（PDA）,双输出电源（用于MPU,Logic,Memory,LCD)和手持电池供电装置（1～2节AA/AAA电池）。 脉冲频率调制 MC34280两个稳压器都采用PFM。  在这种开关转换方法中,当反馈电压低于内部基准电压时开始每个周期。这通常由内部比较器执行。随着周期开始,低端开关（图1中的M1）导通（固定导通时间为Ton)除非电流限制比较器感测线圈电流达到其预设定限值。后种情况出现时,M1立即关闭。所以Ton定义为M1最大导通时间。当M1导通时,线圈电流直线上升,把能量存储在线圈中。在M1刚好关闭之后,同步整流器（如辅助稳压器的肖特基二极管）导通使线圈电流对输出电容器充电。所提供的线圈电流达不到时,每个开关周期给出固定量能量到电容器。所以负载越高,为电容器取出的能量（电荷）就越大,而如同输出电压需要稳定,供给电容器需要较大的电荷量,这意味着需要开关频率增加,反之亦然。 主稳压器 图2示出主稳压器简化框图。精密偏置电流Iref由V1变换器和外部电阻器Rlref产生： Iref=0.5 / RIref （A） 偏置电流用于的呢内部电流偏置以及设置VMAIN值。对于后一种应用,Iref加倍并做为电流源馈入引脚1。在引脚1和引脚32之间连接外电阻器RMAINb,在两个引脚之间产生恒定电平偏移。在闭环工作时,引脚1上的电压（即输出反馈电压）需要调整内部基准电压电平1.22V。所以跨接在引脚1和引脚32上的δ电压（可用RMAINb调节）确定主输出电压。假若反馈电压降低1.22V,则内部比较器置开关转换周期开始,所以,可由下式计算VMAIN VMAIN1.22+RMAINb / RIref (V） 从上述方程可见,尽管VMAIN可由RMAINb和RIref比调节,但建议RIref保持480K。改变RMAINb值将改变内部偏置电流,这将影响最大导通时间（TON1)和最小关闭时间（TOFF1）的定时功能。TON1TOFF1与RIref的关系式为： TON1=1.7×10-11×RIref (S)  TOFF1=6.4×10-12×RIref (S) 辅助稳压器 辅助稳压器是一升压稳压器,采用PFM方法提高效率和降低静态电流。内部电压比较器（图3中的COMP1）检测什么时间引脚VAUXFBN上的电压降到到低于引脚VAUXBP上电压。然后内部功率BJT固定导通时间导通（或达到内部电流限制为止）并使线圈电流能建立起来。随着BJT的关闭,线圈电流将流经外部肖特基二极和输出电容器充电。在一固定最小关闭时间之后,若电压比较器输出为高态,则开始下一开关转换周期。VAUX稳压电平由下式确定： VAUX=VAUXFBP·(1+RAUXb / RAUXa) （V） 最大导通时间TON2和最小关闭时间TOFF2为： TON2=1.7×10-11×RIref (S) TOFF2=6.4×10-12×RIref (S) 两个稳压器的电流限制 在图2和图3中,感测器件（感测FET或感测BJT）在低端开关导通时给出取样线圈电流。取样电流流经感测电阻,产生感测电压。阈值检测器（图2和图3中的COMP2）检测感测电压是否高于预置电平。假若检测到超过预置电平,则检测器输出使触发器复位,开关关闭低端开关,而开关只在下一个周期开始才导通。 下面说明一下MC3480管理功能 低电池检测 低电池检测单元实际上是一个电压比较器。若外部引脚LOWBATSEN电压低于0.85V内部基准电压,则引脚LOWBAT为低态,若外部引脚LOWBATSEN电压恢复到大于1.1V,则LOWBAT变为高态。从图1可见,用外部电阻器BLBa和RLBb,可根据下列方程调节低电池检测的阈值： VLOBAThigh=1.1×(1+RLBa / RLBb) (V)  VLOBATlow=0.85×(1+RLBa / RLBb) (V) 上电复位 在电池插入后,上电复位单元接受外部有效高态使能信号激励MC38280。在启动期间,使能内部启动电路增压VAMIN到一定的电压电平,此电平是由用户确定的VMAIN输出电平减去0.15V补偿。然后,内部上电复位信号禁止激励主稳压器和辅助稳压器。同时,启动电路关闭。上电复位单元也开始以精确恒流电流对连接在引脚PDELAY和地之间的外部电容充电。当PDELAY引脚电压达到内部设置阈值时,引脚PORB将变高态,唤醒微处理器。 备用电池控制 由内部电源开关提供的备用通导通路可由内部逻辑或微处理器控制。假若LIBATCI是低态,则由内部逻辑控制的开关当电池去掉和VMAIN降到低于LIBATIM100mV以上时便导通,而当电池插四时开关返回到关闭状态。若LIBATCL为高态,则开关通过LIBATON由微处理器控制。 |
