快点PCB大神带你破解48V 高压电源布局布线
发布时间：2016-11-7 11:12
发布者：kdyhdl
|

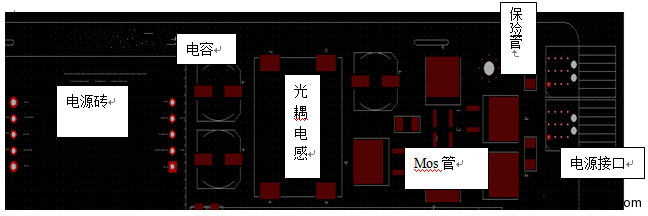

快点PCB大神带你破解48V 高压电源布局布线 相信做过网络通信设备的工程师都碰到过48V电源；由于此类电源电压高，电流大，所以设计的过程中有很多地方需要特别注意，现在我就把自己的一些经验分享给大家。 1、首先，简单介绍下48V电源的布局构成，如下图所示。 主要的零件有电源接口、保险管、MOS、光藕电感 电容 电源砖以及缓启电路。
2、48V在布局时的注意事项： 1）保险管尽量靠近电源接口； 2）同类型电路尽量集中布局，不同类型电路尽量不交叉； 3）48V区块与板子别的区块需要至少70MIL的分隔带，通常我个人的习惯是在布局时先用ANTI ETCH ALL 70MIL来画出隔离带，以方便检查； 4）电源砖离电容至少2MM的距离。 3、48V的安规要求（即间距的要求）： 1）孔边缘到孔边缘、孔边缘到线边缘的距离： 保险管前表面层:2.1MM 内层 1.75MM 保险管后表面层:2.1MM 内层 0.75MM 2 ）线边缘到线边缘的距离: 保险管前表面层:2.0MM 内层 1.4MM 保险管后表面层:2.0MM 内层 0.4MM 4、48V在布线时的注意事项： 1）单板上保险管前的电源，不同信号不要在PCB相邻层平行布，防止PCB内层绝缘破坏造成短路，使得PCB燃烧，最好的处理方法是保险管前的电源不与别的信号重叠； 2）MOS管打散热孔并在BOTTOM面做亮铜处理； 3）保险管在丝印层要加标识：如 125V/12A 注释：125V表示电压 12A表示电流； 4） 电源砖的PIN最好采用花焊盘连接； 5 ）48V区域的参考平面只能是RTN，不准有GND，DGND等其它的地平面进入，也不准其它电源平面进入该区域。 *****快点PCB，快乐设计***** |
