HW2181是一款高集成度的2.4GHzISM频段无线SOC芯片
发布时间：2016-11-5 01:49
发布者：silicontra521
|

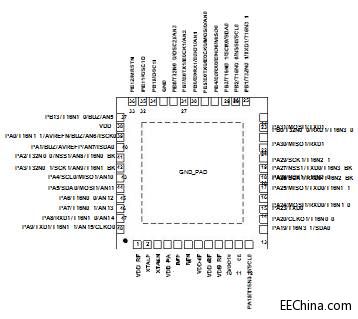

HW2181 Training 产品简介 1. HW2181是一款高集成度的2.4GHzISM频段无线SOC芯片，采用QFN48封装。可应用于无线航模、智能家居、以及其它无线数据传输和远程控制等领域。片上集成高性能、低功耗的RF收发器和32位MCU。 3. RF收发器发射功率最大可以到8dBm，接收灵敏度可达到-96dBm@250Kbps、-91dBm@1Mbps。
RF收发器主要特征 1. 使用国际通用的2.4GHz ISM工作频段 2. 支持GFSK调制方式 3. 支持2.0V~3.6V电源 4. 接收机灵敏度(0.1%BER)：Ø -91dBm@1Mbps 5. 支持250Kbps/1Mbps两种数据速率 6. 发送数据包格式可选，数据包长度可调Ø -96dBm@250Kbps 7. 支持自动应答功能(ACK)，支持ACK带PAYLOAD功能 8. 支持发射机输出功率手动(自动)控制：-35dBm ~ +8dBm 9. 支持自动重传功能(ART) 10. 发射机输出功率在0dBm时，芯片功耗芯片功耗约为19mA 11. 支持自动频率控制(AFC) 12. 接收机工作时，芯片功耗约为22mA 13. POWER DOWN模式下电流约为1.5uA 14. SLEEP模式电流约为15uA 15. 支持自动增益控制(AGC) 16. 支持数字RSSI测量 17. 支持曼切斯特、8bit/10bit线性等编码 18. 两级收发FIFO，每级64bytes 19. 两级ACKFIFO，每级32bytes 20. 支持4 PIPE多逻辑通道传输 21. 支持4线SPI接口，最高时钟频率8MHz 22. IDLE模式电流小于2.0mA 23. 支持12/16/20MHz（+/-60ppm）石英晶体振荡器 24. 工作温度范围：-40~ 85℃ MCU主要特征 2. 36K字节FLASH存储器 3. 内嵌上电复位电路POR 4.内嵌掉电复位电路BOR 5.支持外部复位 6.内部4MHz或16MHzRC振荡器（HRC）可配置为系统时钟源 7. 8K字节SRAM存储 8. 本芯片最多支持41个端口，外部可用35个端口 9. 4路16位定时器/计数器，带预分频器，扩展输入捕捉/输出调制功能(每路定时器可提供2路PWM) 10. 支持PLL倍频，时钟源可选择，最大可倍频至48MHz 11. 支持硬件看门狗 12. 低功耗特性 待机电流：5uA 13. 1路32位定时器/计数器，带预分频器，扩展输入捕捉/输出调制功能(每路定时器可提供2路PWM) 14. 支持2.0V~3.6V电源 15. 支持编程代码加密保护 16. 支持2路UART通信接口UART0，UART1 17. 支持1路EUART通信接口EUART0 18. 支持1路通信接口I2C0 19. 支持2路通信接口SPI0，SPI1（其中SPI0用于内部无线芯片互连，不对外提供） 20. ADC模拟数字转换器支持12位分辨率 应用领域
备注：免费提供航模方案开放程序 |
