处理单片机的未使用引脚
[复制链接]
绝对好文
绝对好文
当前离线
积分
172129
发表于 2010-7-29 13:01:19
|
显示全部楼层
|
阅读模式
白皮书下载:测量系统构建完整指南
贸泽电子有奖问答视频,回答正确发放10元微信红包
关键词:
单片机
,
引脚
yzhu05
通常我们并不会把所有的
单片机
的引脚都用完,有时候我们也在同一个产品上分高低配,因此如何对待一些不使用的引脚就成了一个问题。首先我们看一下单片机引脚的结构。

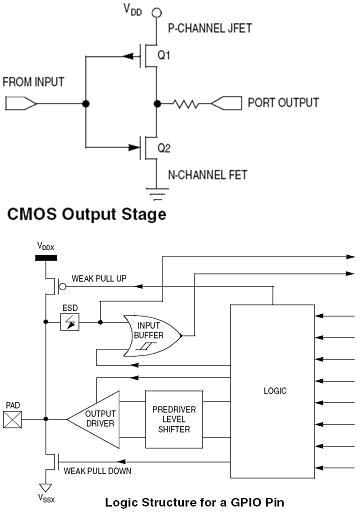

我们可以发现,一般单片机的IO口都是可以配置的。
CMOS
器件引脚由N沟道和P沟道
场效应管

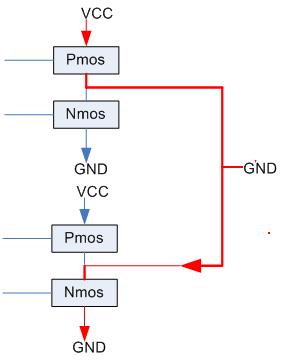

,通常在一个时刻,只有一个管子是开通的,但是,有一个非常短的时间转换期,这两种管子都会部分导通,在一个管子关闭而另一个开启的时候。一个没有端接的输入口可能振荡或在一个中间电平上浮动,导致所有场效应管设备都将在一个微导通的状态,导致了管子的损耗,增加了噪声,并要消耗额外的电源
电流
。
(Input Only)输入专用管脚
1. 使用上拉或下拉
电阻
,将每个未使用的引脚拉到VSS或VDD,这是推荐的使用方法
2. 捆绑在一起,并用单个电阻上拉/下拉到VDD或地,节省元件数量和成本,但是这减少了减少的灵活性。

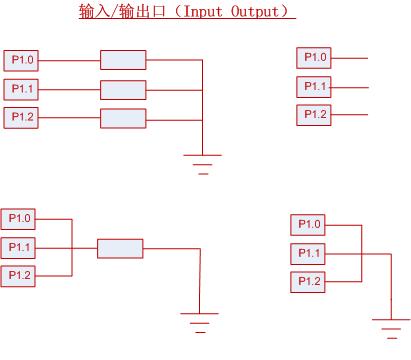

(Input/Output)输入/输出引脚
1. 每个引脚的下拉一个电阻到地(VSS)。
2. 几个引脚连下拉同一个电阻到地(VSS)。
3. 不连接的针脚,软件程序配置IO口为输出口,并将它们设置为输出低。
4. 连接一个电阻到Vss,软件程序配置IO口为输出低。
5. 直接连接到地,软件程序把端口配置成高阻抗输入口,设置寄存器为输出低状态。
注意这将引发双发失误导致的问题(引脚从输入到输出的变化,输出从低到高状态变化)。
风险在于:
最后,我觉得还是每个电阻接到地比较安全。
