基于GPRS的自动抄表系统设计
发布时间：2010-7-28 16:42
发布者：lavida
|

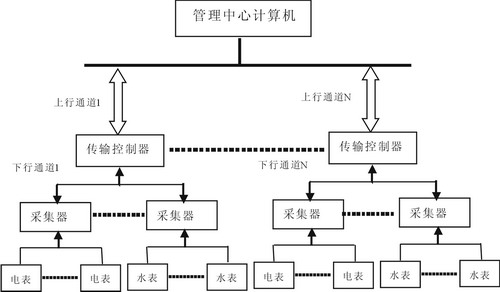

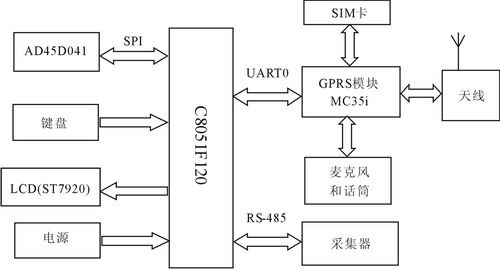

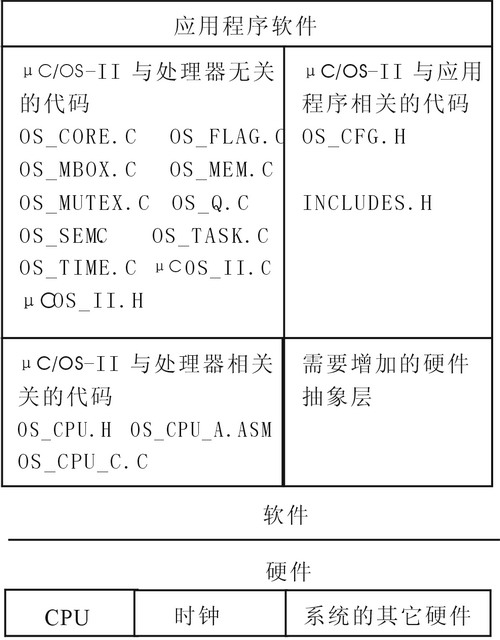

水表、电表和气表的抄录是城市生活的一个大问题。传统上采用的人工上门抄表方法不仅效率低，而且经常出现漏抄、误抄等现象。随着信息技术和网络的不断发展，出现了自动抄表系统。 现代智能化系统一般采用两种：电力载波集抄和总线通信方式。由于我国的电网在传输数据过程中，经常会受无线电信号、电磁信号、脉冲信号的干扰，导致传输数据错码、丢码的情况。总线通信方式集抄系统较为复杂，而且要另外铺设通讯电缆，特别对于旧城区改造项目，就存在更大问题。 但是，如果采用三表GPRS无线集抄系统，以上问题就迎刃而解。本文就介绍基于GPRS的一种设计方案。 自动抄表系统的一般结构 抄表系统中，仪表数据与控制信号传输的路径称为通信通道，它分为上行通道和下行通道。上行通道是传输控制器与管理中心计算机之间的通信线路，可以采用电话、无线、专线等各种通信介质。 下行通道是数据采集器与传输控制器之间的通信线路，主要有LonWork总线、CAN总线、RS-485总线等方式。自动抄表系统的构成如图1所示，主要包括计量表、数据采集器、传输控制器(集中器)、管理中心计算机等。  图1 一般自动抄表系统的结构 其中计量表、采集器、集中器称为自动抄表系统的下位机，管理中心计算机则称为上位机。上位机可以对下位机进行命令发送、参数设定等控制。 硬件设计 系统总体框图 自动抄表系统的硬件主要分为采集器和集中器两部分。采集器主要是用单片机把计量表中的数据采集过来，并存放在内存里，通过RS-485总线传送给集中器；集中器是整个系统中最重要的，也是最复杂的环节，它的硬件设计框图如图2所示。  图2 集中器设计框图 集中器中的单片机选用了C8051F120，其时钟可达到100M，有8448B的RAM和128K的Flash，两个URAT中，一个用于GPRS通信，另一个用于与采集器的通信。在很多场合，该单片机几乎不用扩展外围芯片就能够满足系统要求。C8051F MCU具有与8051兼容的高速CIP-51内核，但与标准的8051结构相比，指令执行速度有很大提高，运行mC/OS-II操作系统是没有问题的。FLASH的扩展选用SPI总线的AT45D041，它有512KB的FLASH，使用方便，且性价比也比较高； LCD采用中国台湾矽创电子公司的中文图形控制芯片ST7920，内含中英文字库，使用起来非常方便。 GPRS模块 GPRS模块采用了西门子公司的MC35i，此模块主要由GSM处理器、GSM射频模块、供电模块、闪存、ZIF连接器、天线接口等六部分组成。它通过ZIF连接器上的串口与单片机实现电路接口，通过串口读取或发送MC35i模块中的数据和AT指令。 自动抄表系统的软件设计下位机的软件设计 下位机软件设计的重点是GPRS通信的实现。由于GPRS是基于IP协议的，所以主控制器在与GPRS模块通讯的时候要发送符合IP协议的数据包。如果要自己编写TCP/IP协议，工作量会比较大，一个简便的方法是移植操作系统。有些操作系统中包含TCP/IP协议(如Linux)，但相对于单片机来说，显得力不从心。有些操作系统不包括此协议(如mC/OS-II)，就必须同时移植与其兼容的TCP/IP协议(如uiP协议)，本系统采用后一种方法。 mC/OS-II介绍及移植 mC/OS-II是为嵌入式应用编写的通用软件，具有源码公开、可移植、可裁剪、支持多任务和内核服务运行时间可确定等特点。所以，mC/OS-II支持从8位到32位的CPU，经过裁剪后代码最小小于2KB，所需的最小数据RAM空间为4KB。 mC/OS-II的移植只需要修改与处理器相关的代码就可以了。具体内容如下： (1)os_cpu.h中需要设置1个常量来标识堆栈增长方向， 即:#define OS_STK_GROWTH 0 //8051 堆栈从下向上增长； (2)os_cpu.h中需要声明3个用于开关中断和任务切换的宏， 即:#define OS_ENTER_CRITICAL() EA=0 //关中断； #define OS_EXIT_CRITICAL() EA=1 //开中断； #define OS_TASK_SW() OSCtxSw() //任务间的切换； (3)os_cpu.h中需要声明10个数据类型； 即:typedef unsigned char BOOLEAN 等； (4)os_cpu_a.asm需要改写4个汇编语言的函数，集中了所有与处理器相关的汇编语言代码模块； (5)os_cpu_c.c需要用c语言编写6个简单函数， 即1个初始化任务堆栈和5个任务创建钩挂函数，其中5个任务创建钩挂函数可根据实际情况加入； (6)修改主头文件include.h，将上面的3个文件和其它自己的头文件加入。 完成上述工作后，mC/OS-II就可以运行在单片机上了。 uip的移植 uIP的移植设计重点放在IP、ICMP和TCP协议的实现上，要将这三个模块合为一个有机的整体，而将UDP和ARP协议实现作为可选模块。uIP0.9的体系结构如图3所示。  图3 uIP协议栰接口 uIP0.9处于网络通信的中间层，其上层协议在这里被称之为应用程序，而下层硬件或固件被称之为网络设备驱动。uIP可以看作是一个代码库为系统提供确定的函数。图3展示了uIP系统底层和应用程序之间的关系。 在基于8051的mC/OS-II中，移植uIP不需要对现有的TCP/IP源代码做任何修改，但是必须为网络设备如网卡芯片、串口等写一个驱动程序。同时，现有系统的集成部分也要进行相应的处理，例如当有数据到达或周期性的定时器计数满等情况下，主控制系统应该调用uIP函数。移植的具体步骤如下： (1)在目录uip-0.9/下创建一个自己的目录，例如uip0.9/C8051F/。 (2)把uip_arch.c文件从目录uip-0.9/unix/中复制到目录uip-0.9/ C8051F中。 (3)把uipopt.h文件目录从uip-0.9/unix中复制到目录uip-0.9/ C8051F中，并对其修改，以满足系统需要。 (4)编写串口驱动程序和主控函数。 (5)编译源代码。 上位机软件 管理中心计算机抄表软件以IIS作为Web Server，数据库端使用SQL Server 数据库，运行WIN98/2000/XP、NT的操作系统，易于使用。软件所能管理的用户数量没有限制。它具有以下的功能与特点：安全可靠，抄表速度快，具有完善的系统日志，以及广播对时、自动抄表和设备管理功能。并且用户界面清晰美观，操作简单，具有完善的在线帮助功能。 结语 远程无线自动抄表系统利用GPRS通信技术，实现了多表数据抄收的功能，解决了实时性、抄收成本及通信距离等问题。随着GPRS通信技术的不断成熟和自动抄表技术的不断完善，这种远程无线自动抄表技术也将会得到更好的发展和提高。 |
