例说FPGA连载33PLL例化配置与LED之使用Tcl Console进行引脚分配
特权同学,版权所有
配套例程和更多资料下载链接:
http://pan.baidu.com/s/1c0nf6Qc
        TclTool Command Language),即工具命令语言。是一种好用易学的编程语言。在EDA工具中广泛使用,几乎所有FPGA开发工具都支持这种语言进行辅助设计。例如这里我们就要尝试用tcl脚本进行FPGA的引脚分配。
        前面对ext_clk的引脚分配,我们可以用如下语句实现。
set_location_assignment PIN_E15 -to ext_clk
        语法“set_location_assignment PIN_A –to B”是固定格式,A代表FPGA引脚号,B代表FPGA内部的信号名称。就这么简单。这个脚本要写到哪里?如图3.22所示,点击菜单栏“ViewàUtility WindowsàTcl Console”。
3.22 菜单选择Tcl Console

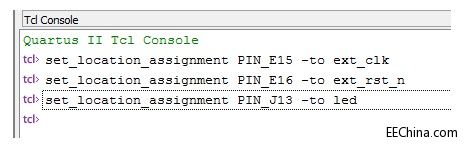

        接着如图3.23所示,我们在“Tcl Console”中输入以下的3条引脚分配脚本,最后点击“回车”。
3.23 Tcl Console中进行引脚分配
        此时,我们回到Pin Planner”中,如图3.24所示,也可以看到所有引脚自动完成分配。
3.24 Pin Planner中引脚分配
