基于DS12C887的历时钟显示系统设计
发布时间：2016-9-13 11:30
发布者：designapp
关键词：
DS12C887
|

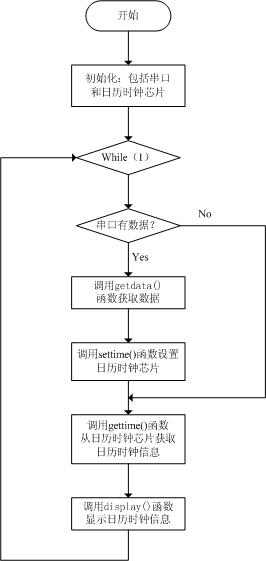

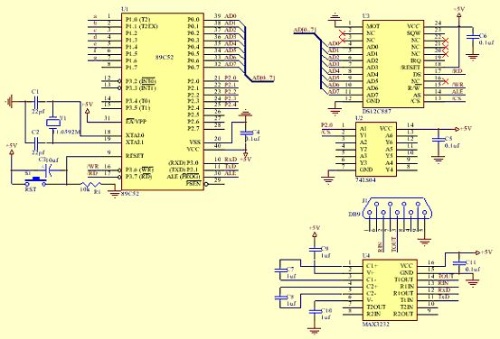

在银行或者其他的公共场合中，经常会看到显示实时信息的显示屏，其中包括年、月、日、星期、时间等，本例子的功能是在51单片机系统中设置、获取、记录实时的日历时钟信息并通过数码管显示，选用日历时钟芯片DS12C887作为实时时钟芯片，为系统提供详细的时间信息，次款芯片内部有锂电池，可以带掉电的情况下保存10年以上。 主要器件： 1、 AT89C52单片机芯片，用于对时钟芯片的控制和初始化，并控制数码管显示。 2、 日历时钟芯片DS12C887。 试验流程图;  试验电路图：  试验程序代码： //CalendarClk.h程序 #ifndef _CALENDARCLK_H // 防止CalendarClk.h被重复引用 #define _CALENDARCLK_H #include #include #define uchar unsigned char #define uint unsigned int /* DS12C887 内部专用寄存器宏定义 */ #define MIN XBYTE[0x0102] #define HOUR XBYTE[0x0104] #define DAYOFWEEK XBYTE[0x0106] #define DAYOFMONTH XBYTE[0x0107] #define MONTH XBYTE[0x0108] #define YEAR XBYTE[0x0109] #define REG_A XBYTE[0x010a] #define REG_B XBYTE[0x010b] /* 由串口获得的日历时钟信息变量，用于对芯片时间的设置 */ uchar year1,month1,dayofweek1,dayofmonth1,hour1,min1; /* 芯片DS12C887提供的日历时钟信息变量 */ uchar year2,month2,dayofweek2,dayofmonth2,hour2,min2; #endif //CalendarClk.c程序 #include "CalendarClk.h" /* 从串行口获取数据函数，数据包括：year1,month1,dayofweek1, dayofmonth1,hour1,min1。如果获取到正确数据则返回1，否则返回0 */ uchar getdata() { // 略去 } /* 设置日历和时钟函数 */ void settime() { REG_B = REG_B|0x80; // SET=1，芯片DS12C887处于设置状态 MIN = min1; HOUR = hour1; DAYOFWEEK = dayofweek1; DAYOFMONTH = dayofmonth1; MONTH = month1; YEAR = year1; REG_B = REG_B&0x7f; // SET=0，芯片DS12C887恢复正常数据更新状态 } /* 获取日历时钟函数 */ void gettime() { while (REG_A&0x80==0x00) // 直到UIP=0时，才能读取日历时钟信息 { { min2 = MIN ; hour2 = HOUR; dayofweek2 = DAYOFWEEK; dayofmonth2 = DAYOFMONTH; month2 = MONTH; year2 = YEAR; } } /* 13位数码管显示年、月、日、星期、时、分 */ void display() { // 略去 } /* 串口初始化函数 */ void init_serial() { TMOD = 0x20; // 定时器T1使用工作方式2 TH1 = 250; TL1 = 250; TR1 = 1; // 开始计时 PCON = 0x80; // SMOD = 1 SCON = 0x50; // 工作方式1，波特率9600kbit/s，允许接收 } void main(void) { uchar setflag; init_serial(); /* 设置DV2、DV1、DV0为010，打开芯片DS12C877内部晶振 */ REG_A = REG_A&0xaf; // DV2=DV0=0 REG_A = REG_A|0x20; // DV1=0 REG_B = REG_B&0x7b; // SET=0，时间数据正常更新;DM=0,二进制数据模式 REG_B = REG_B|0x02; // 寄存器B的24/12位置1，24小时时间模式 while (1) { setflag = getdata(); // 通过查询方式获取串口数据 /* 如果获取到正确数据，则设置时间 */ if (setflag==0x01) settime(); /* 调用获取日历时钟函数 */ gettime(); /* 13位数码管显示日历、星期和时间信息 */ display(); } } |
