基于PIC16F630的学习型无线遥控开关
发布时间：2016-9-13 11:29
发布者：designapp

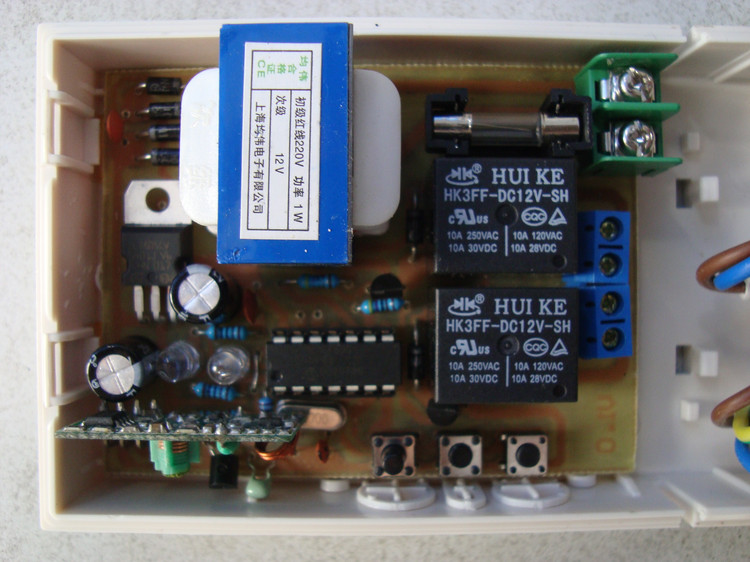

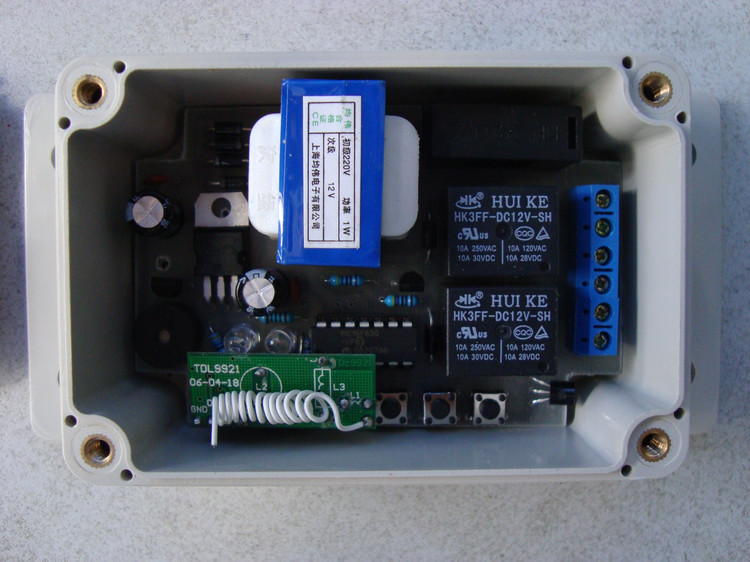

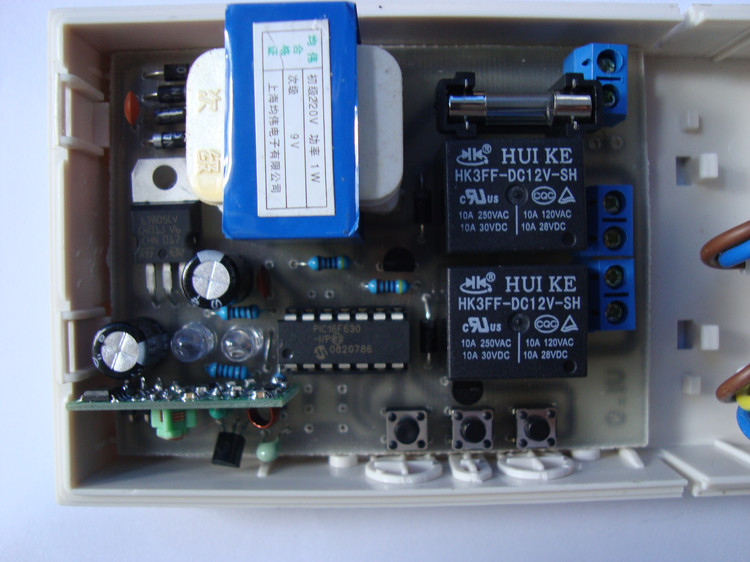

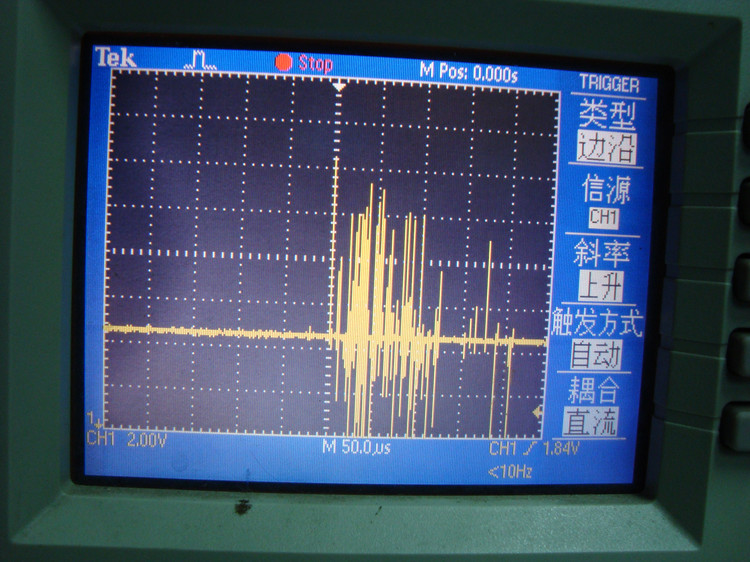

最近做个遥控开关，家里电灯想改装成无线遥控的，做成稳定性能可靠性能高一点的。顺便用下PIC单片机，所以选了手头上有的PIC16F630单片机，花了我差不多陆续一周的空余时间，一直在改进和改版。程序一直在完善，电路板子也不断的完善。从V1.0版本到V1.2版本，换了3版了，都是一步步修改。日后计划修改成V1.3版本，加上触摸按键的。先上个图看看 V1.0版本 调试时候用，有外部晶振，按键缺少上拉电阻，后来补上去了。  V1.1版本 去掉了外部晶振，3个按键都加了贴片的上拉电阻  V1.2版本，去买了一个盒子，按照盒子的尺寸来布局，添加了蜂鸣器，开机鸣叫。学习到正确的遥控编码时也鸣叫。 在制作过程开关中，我发现一个问题：如果不接负载，遥控正常，但是接了一个白帜灯后，有时候遥控期间会突然复位，找了很久都没找到原因，以为是电路布局问题，但是一直测试，发现是继电器吸合后断开时候会引起复位。我用万一表测量7805输出，5V比较稳定的。但是后来用示波器测试7805输出，结果发现有100us的脉冲干扰，峰峰值有10几V，这样已经能让单片机复位了。所以问题找到了，应该就是继电器闭合时候引起的，如图所示:  改进办法：就是把7805输入端电容加大到1000uF，输出用了470uF。结果测试，干扰脉冲没了，多次测试也没问出现复位了。现在我就一直测试着，多找些问题来完善这个产品。 |
